Technisches Handbuch – Temperaturregler SCN-RT1xPx.01

4.5.3 PWM (schaltende PI-Regelung)

Wird die Stellgröße als stetige PWM-Regelung ausgewählt, so ergeben sich folgende
Einstellmöglichkeiten(hier: Reglerart Heizen):

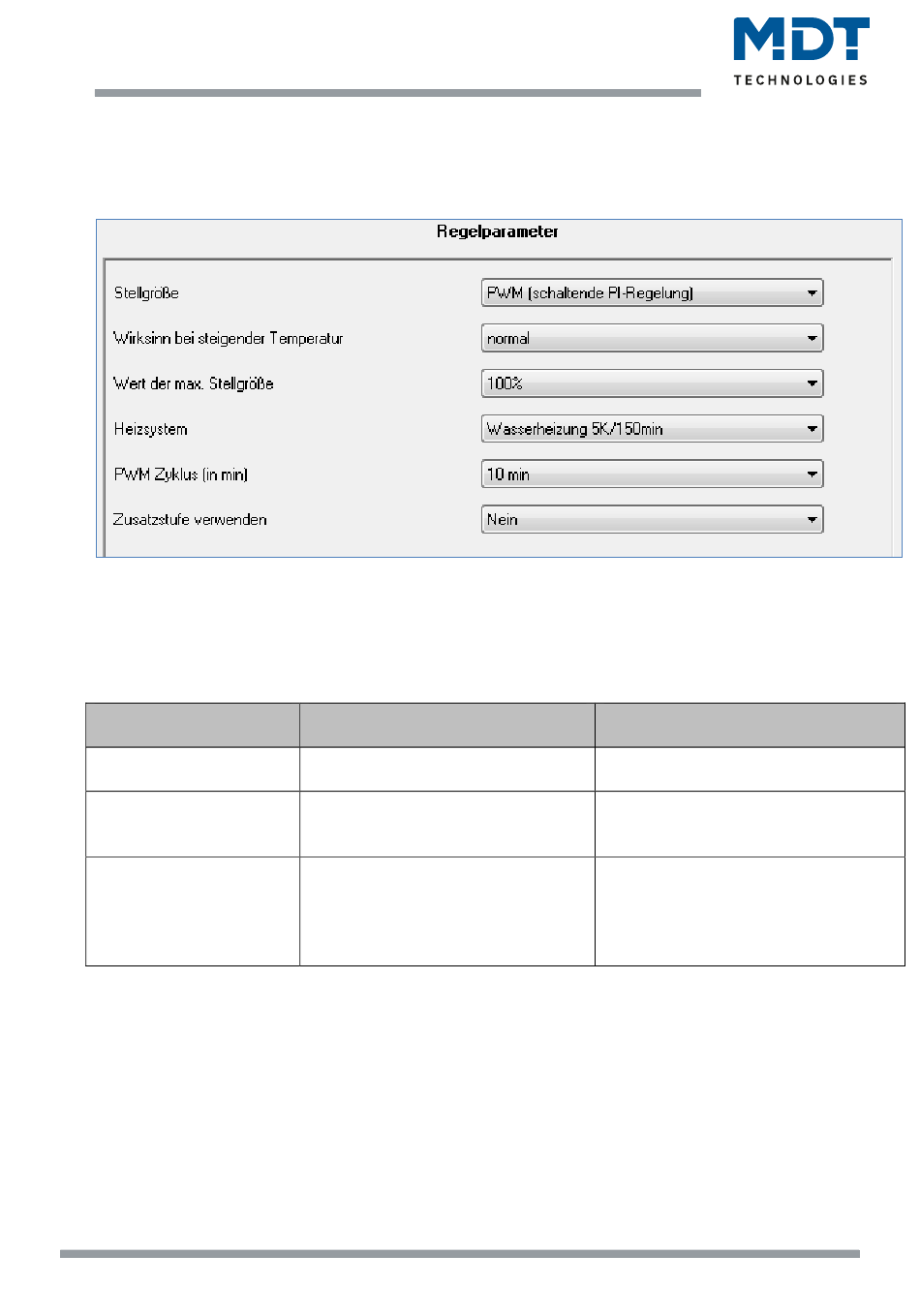

Abbildung 23: Einstellungen PWM(schaltende PI-Regelung)

Die PWM-Regelung ist eine Weiterentwicklung zur PI-Regelung. Alle bei der PI-Regelung möglichen
Einstellungen können auch hier vorgenommen werden. Zusätzlich kann noch die PWM-Zyklus Zeit
(siehe 4.5.3.1) eingestellt werden.
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für die PWM-Regelung dargestellt:
ETS-Text
Wirksinn bei steigender
Temperatur
Wert der max. Stellgröße
Heizsystem
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
37
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
▪ normal
▪ invertiert
100%; 90%; 80%; 75%; 70%; 60%;
50%; 40%; 30%; 25%; 20%; 10%; 0%
[100%]
▪ Wasserheizung 5K/150 min
▪ Fußbodenheizung 5K/240 min
▪ Split Unit 4K/90min
▪ Anpassung über
Regelparameter
Kommentar
gibt das Regelverhalten bei steigender
Temperatur an (siehe 4.5.5)
gibt die Ausgabeleistung der Stellgröße
im Maximalbetrieb an
Einstellung des verwendeten
Heizsystems
individuelle Parametrierung über
Einstellung 3 möglich
