6.3

Belegung der PROFIBUS-Schnittstelle

PROFIBUS-Schnittstelle

Tabelle 6- 3

PROFIBUS-Kabel und Stecker

ACHTUNG
Auflegen der Schirmung des PROFIBUS-Kabels
Der Schirm des PROFIBUS-Kabels muss aufgelegt werden. Isolieren Sie hierzu das PROFIBUS-
Kabel am Ende ein Stück ab und verbinden Sie den Schirm mit der Funktionserdung.
IE/PB LINK
Betriebsanleitung, 04/2022, C79000-G8900-C393-06

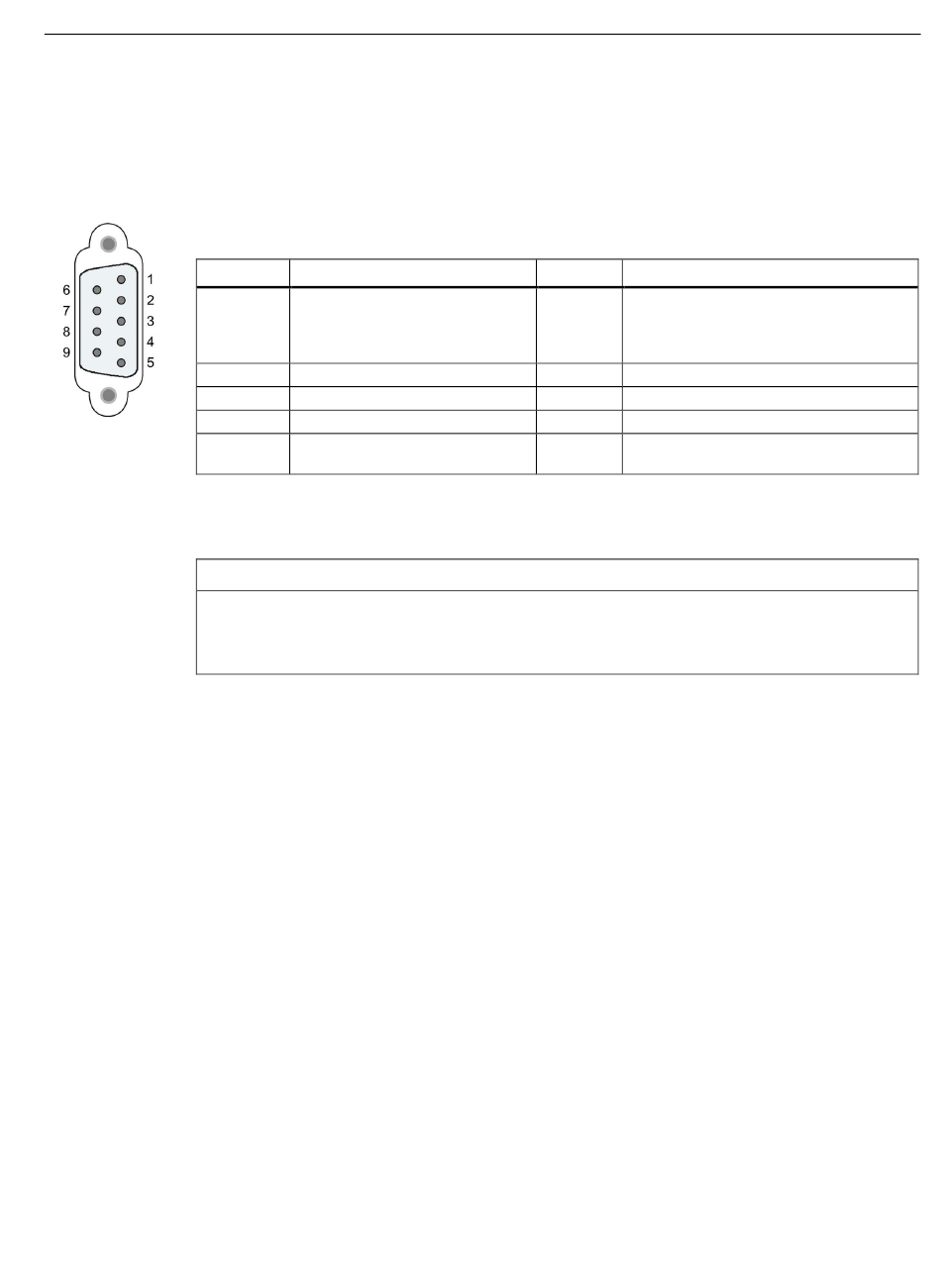

Kontaktbelegung der Sub-D-Buchse
Pin Beschreibung
1 - nicht belegt -
2 - nicht belegt -
3 RxD/TxD-P: Datenader B
4 CNTR-P: RTS
5 DGND: Masse für Datensignale
und VP
6.3 Belegung der PROFIBUS-Schnittstelle
Pin Beschreibung
6 VP: Spannungsversorgung +5V nur für
Busabschlusswiderstände
(Terminierung);
nicht für Versorgung externer Geräte
7 - nicht belegt -
8 RxD/TxD-N: Datenader A
9 - nicht belegt -
Gehäuse Erdungsanschluss
Technische Daten
