6.3

Belegung der Sub-D-Buchse

PROFIBUS-Schnittstelle

Tabelle 6- 3
PROFIBUS-Kabel und Stecker
ACHTUNG
Auflegen der Schirmung des PROFIBUS-Kabels
Der Schirm des PROFIBUS-Kabels muss aufgelegt werden.
Isolieren Sie hierzu das PROFIBUS-Kabel am Ende ein Stück ab und verbinden Sie den Schirm
mit der Funktionserdung.
Hinweis
Bei Verwendung eines 180°-PROFIBUS-Steckers oder eines PG-Anschlusses kann die untere
Klappe nicht vollständig geschlossen werden.
SIMATIC CM 1243-5
Betriebsanleitung, 01/2023, C79000-G8900-C246-06

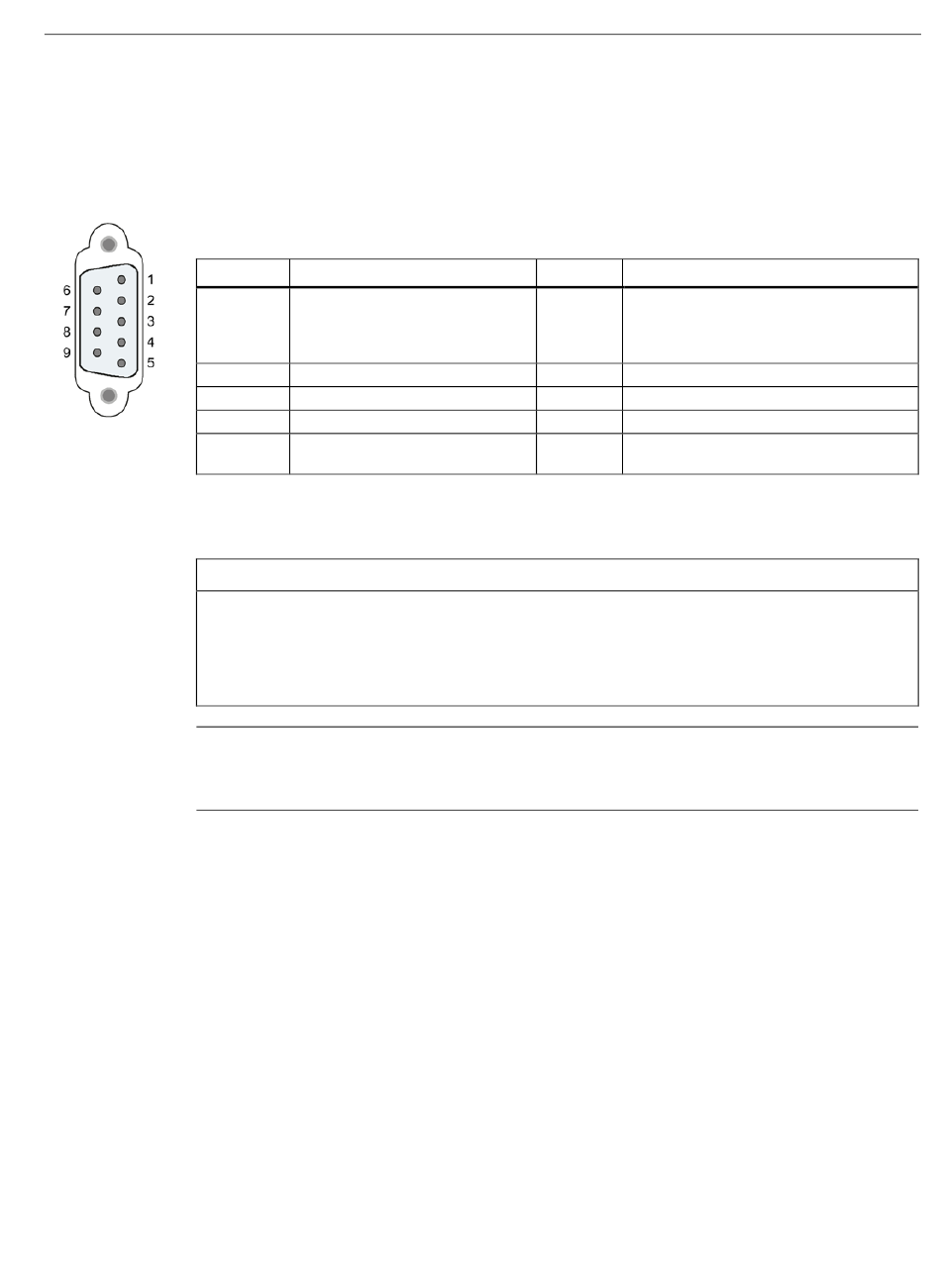

Kontaktbelegung der Sub-D-Buchse
Pin Beschreibung
1 - nicht belegt -
2 - nicht belegt -
3 RxD/TxD-P: Datenader B
4 CNTR-P: RTS
5 DGND: Masse für Datensignale
und VP
6.3 Belegung der Sub-D-Buchse
Pin Beschreibung
6 VP: Spannungsversorgung +5V nur für
Busabschlusswiderstände
(Terminierung);
nicht für Versorgung externer Geräte
7 - nicht belegt -
8 RxD/TxD-N: Datenader A
9 - nicht belegt -
Gehäuse Erdungsanschluss
Technische Daten
