Siemens SIMATIC NET Betriebsanleitung Seite 15

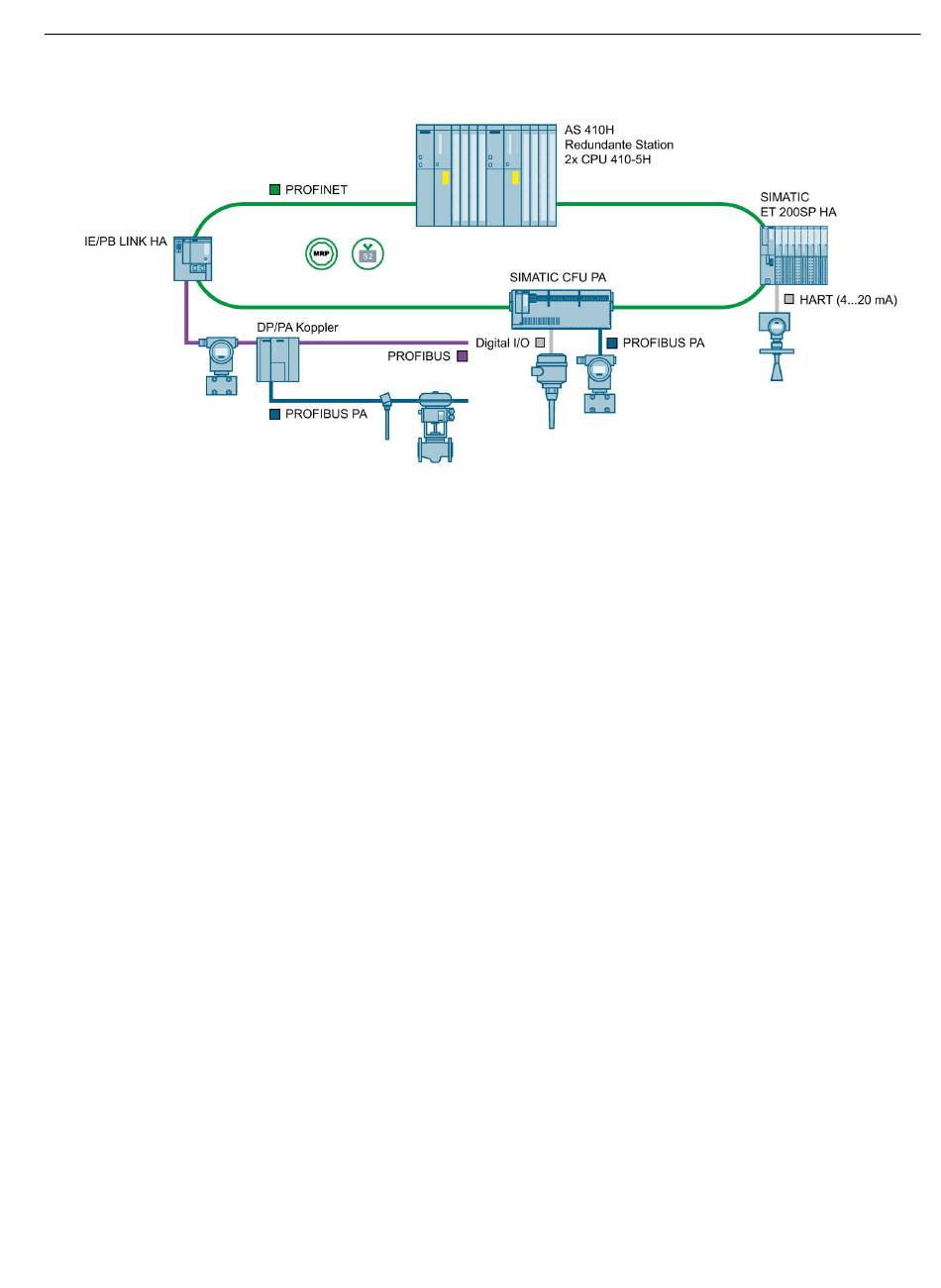

Bild 1-2 IE/PB LINK als PROFINET IO Proxy am H-System
Als PROFINET IO-Proxy am H-System (nur IE/PB LINK HA) unterstützt das LINK unter anderem
folgende Funktionen:
• PG/OP-Kommunikation, z. B. zum Laden von Programmen und Projektierungsdaten.
• Datensatz-Routing, u. a. zum Projektieren von Feldgeräten, bspw. mit SIMATIC PDM.
• Netzübergang zu einem DP-Mastersystem
• S7-Routing mit projektierten S7-Verbindungen zwischen:
– beidseitig S7-1500-Stationen
– mindestens einseitig einer SIMATIC-PC-Station und auf der anderen Seite z. B. eine S7-
IE/PB LINK
Betriebsanleitung, 04/2022, C79000-G8900-C393-06
300 / S7-400-Station
Anwendung und Eigenschaften
1.1 Anwendung, Betriebsarten, Betriebsmodi
15
