Technische Daten

6.2 Belegung der Ethernet-Schnittstelle

Technische Daten
Betriebshöhe
Schadstoffkonzentration
Bauform, Maße und Gewicht
Baugruppenformat
Eigenschaften
Schutzart
Gewicht
Abmessungen (B x H x T)
Montagemöglichkeiten
Produktfunktionen *
* Weitere Funktionen finden Sie im Kapitel Anwendung und Eigenschaften (Seite 13).
Darüber hinaus gelten für das LINK sämtliche im Systemhandbuch "Dezentrales
Peripheriesystem ET 200SP", aufgelisteten Angaben zu:
• Elektromagnetische Verträglichkeit
• Transport- und Lagerbedingungen
• Mechanische und klimatische Umgebungsbedingungen
• Angaben zu Isolationsprüfungen, Schutzklasse und Schutzgrad
Zum Systemhandbuch siehe /4/ (Seite 108).
6.2 Belegung der Ethernet-Schnittstelle
Belegung der Ethernet-Schnittstelle
Die folgende Tabelle zeigt die Anschlussbelegung der Ethernet-Schnittstelle. Die Belegung
entspricht dem Ethernet-Standard 802.3-2005 in der Ausführung 100BASE-TX.
Tabelle 6- 2

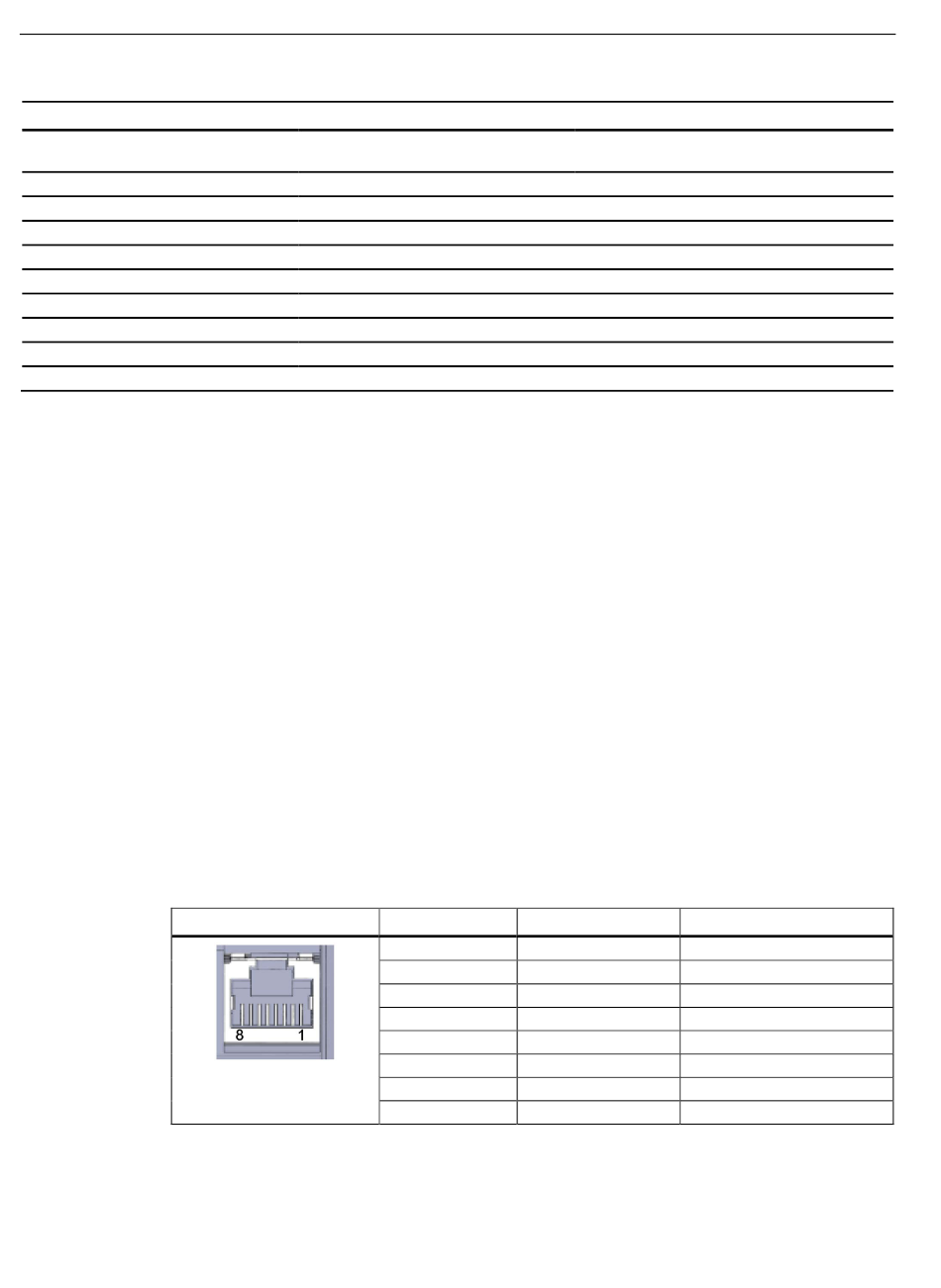

Ansicht der RJ45-Buchse
94
Während Betrieb
Gemäß ISA-S71.04 severity level G1, G2, G3
Gehäuse der Gerätefamilie ET 200SP
IE/PB LINK HA: Lackierte Leiterplatte (Conformal Coating)
IP20
ca. 600 g
100 x 117 x 74 mm
Schienenmontage: 35 mm DIN-Hutschiene
Anschlussbelegung Ethernet-Schnittstelle
Pin
1
2
3
4
5
6
7
8
≤ 2 000 m über NN bei max. 60 °C
Umgebungstemperatur
Signalname Belegung
TD Transmit Data +
TD_N Transmit Data -
RD Receive Data +
GND Ground
GND Ground
RD_N Receive Data -
GND Ground
GND Ground
Betriebsanleitung, 04/2022, C79000-G8900-C393-06
IE/PB LINK
