Siemens SIMATIC NET Betriebsanleitung Seite 31

R/S ER
(gelb / (rot)
grün)
- -
-
Betriebszustände, Fehler (PROFIBUS und Ethernet)
IE/PB LINK
Betriebsanleitung, 04/2022, C79000-G8900-C393-06
MT PWR BF PN
(gelb) (grün)
-
-
-
-
-
-
-
-
-
-
-
BF PB LK1/LK2 *
(rot) (rot) (grün)
- -
- -
- -
-
LEDs, Anschlüsse, Taster

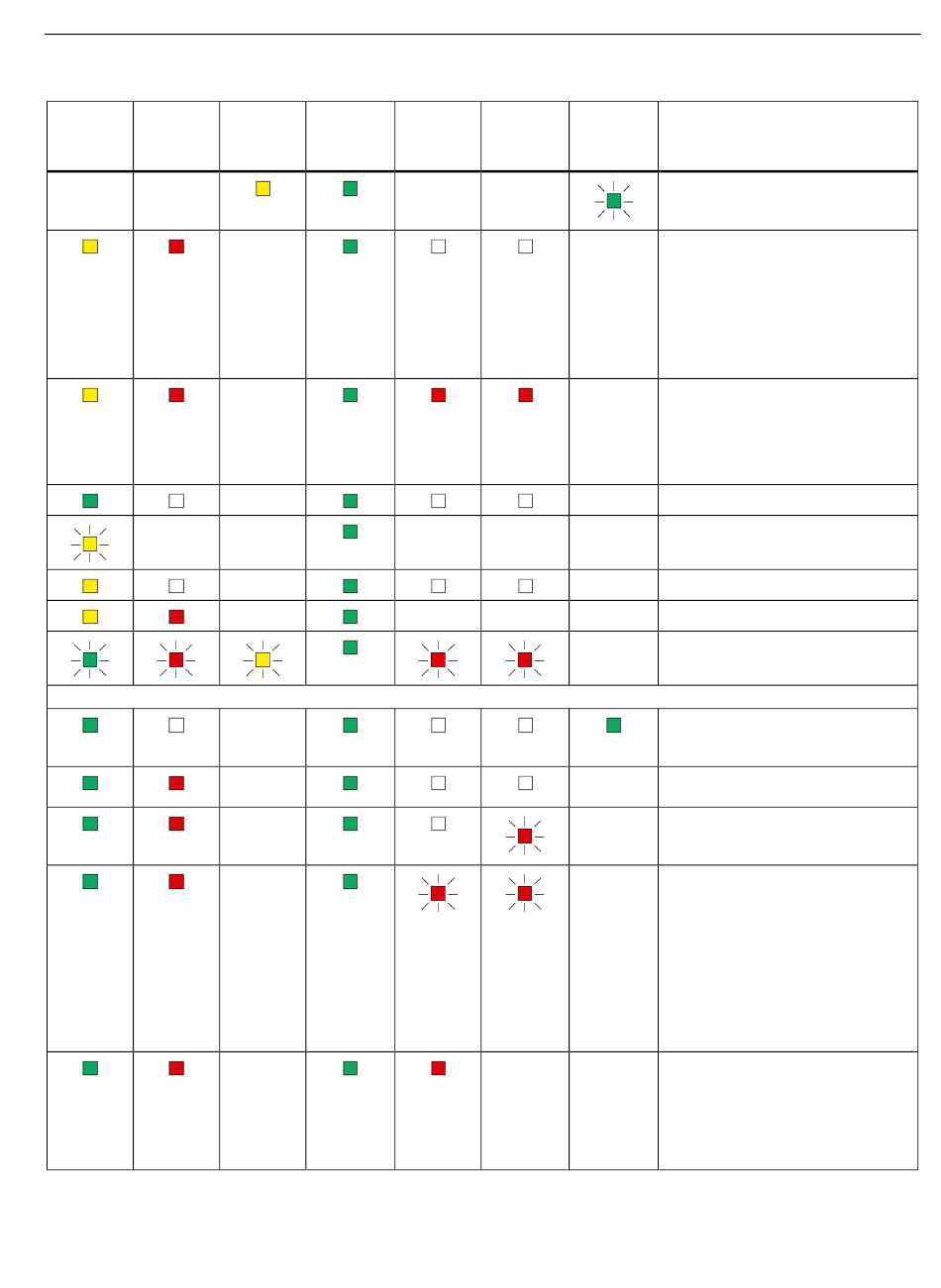

2.1 LED-Anzeigen des LINKs
Bedeutung
Auffinden von Baugruppen an
Ethernet (LK1/LK2 blinkt langsam,
nur im Anlauf)
-
• Verteilung der PROFINET-
Projektierungsdaten im Anlauf
• BusAdapter projektiert, aber
nicht gesteckt.
• BusAdapter gesteckt, aber nicht
projektiert.
-
• Zurückgesetzt auf
Werkseinstellungen
• Zustand nach Urlöschen
• Gerät neu und angelaufen
- Laufend (RUN) ohne Fehler
- Anhaltend (RUN → STOP)
- Angehalten (STOP)
- Angehalten (STOP) mit Fehler
- Baugruppenfehler / Systemfehler
Laufend (RUN), Ethernet-
Verbindung am Port, kein
Datenverkehr
- Laufend (RUN), Störung einer
Baugruppe (DP-Slave)
- Laufend (RUN), Baugruppe fehlt an
PROFIBUS oder ist falsch projektiert
(betrifft nicht PROFINET IO).
- Laufend (RUN), mit Fehler:
• Fehler an PROFIBUS, der auch
PROFINET IO betrifft (z. B. IO-
Device).
• Fehler an PROFINET IO, der
auch PROFIBUS betrifft (z. B.
nicht in Betrieb genommener
Proxy).
- Laufend (RUN) mit Fehler:
• Fehler an PROFINET IO.
Fehlender logischer oder
physikalischer Anschluss zum
PROFINET IO-Controller.
31
