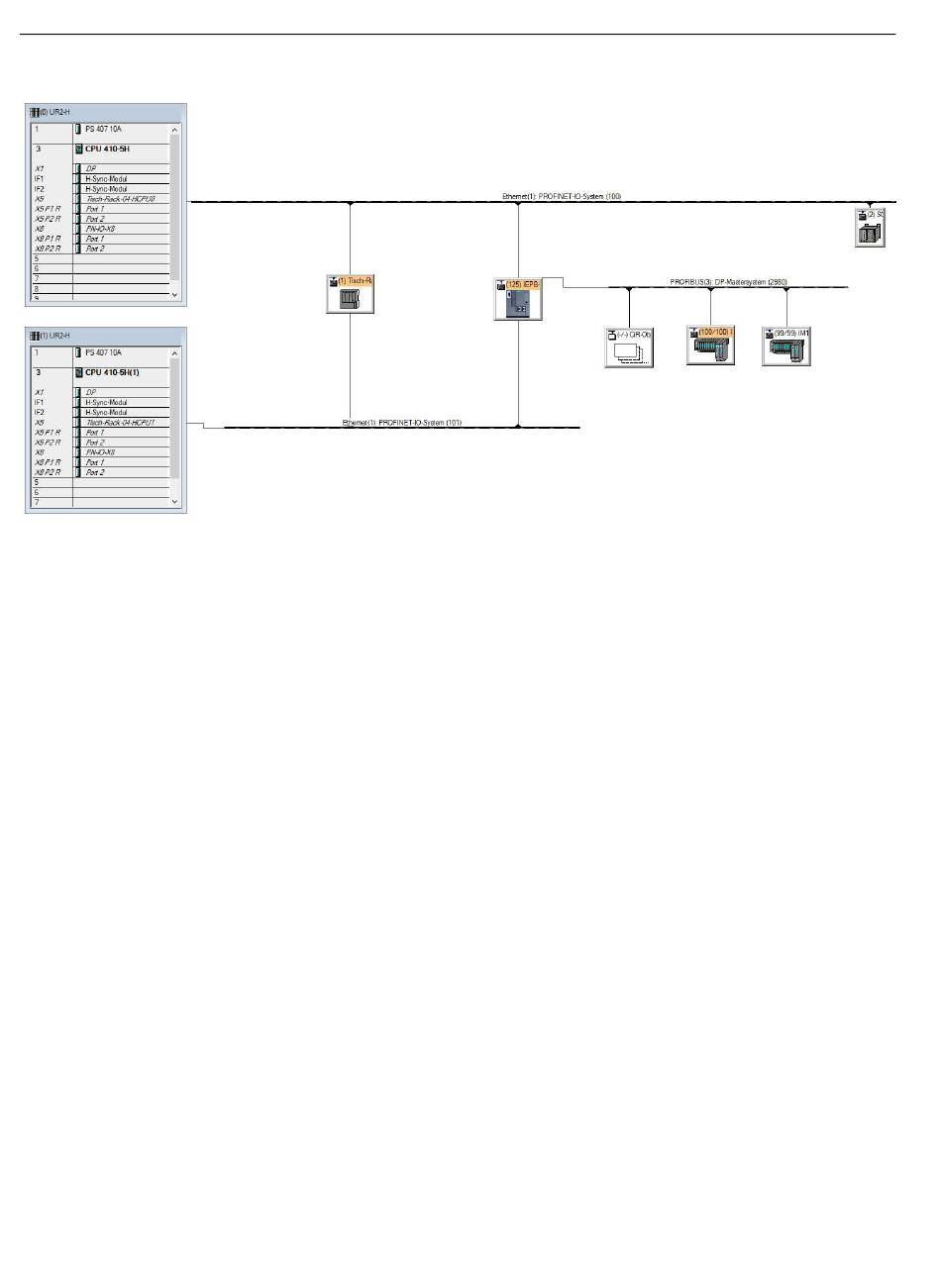

Bild 4-4 IE/PB Link HA im H-System
4.6.9 Einsatz nur als Netzübergang im Standardbetrieb
4.6.9.1

Station anlegen und LINK vernetzen

LINK als S7-300 Station projektieren und an Ethernet und PROFIBUS anschließen
1. Legen Sie ein STEP 7-Projekt mit einer Station S7-300 an.
2. Öffnen Sie durch Doppelklicken auf die angelegte Station die Hardware-Konfiguration
HW Konfig.
3. Fügen Sie aus dem Hardware-Katalog unter "SIMATIC 300" > "Netzübergang" >
"IE/PB LINK PN IO" bzw. "IE/PB LINK HA" das LINK ein.
Sie werden nach der Übernahme des LINK aus dem Hardware-Katalog aufgefordert, das
LINK an der Ethernet- und an der PROFIBUS-Schnittstelle zu vernetzen.
