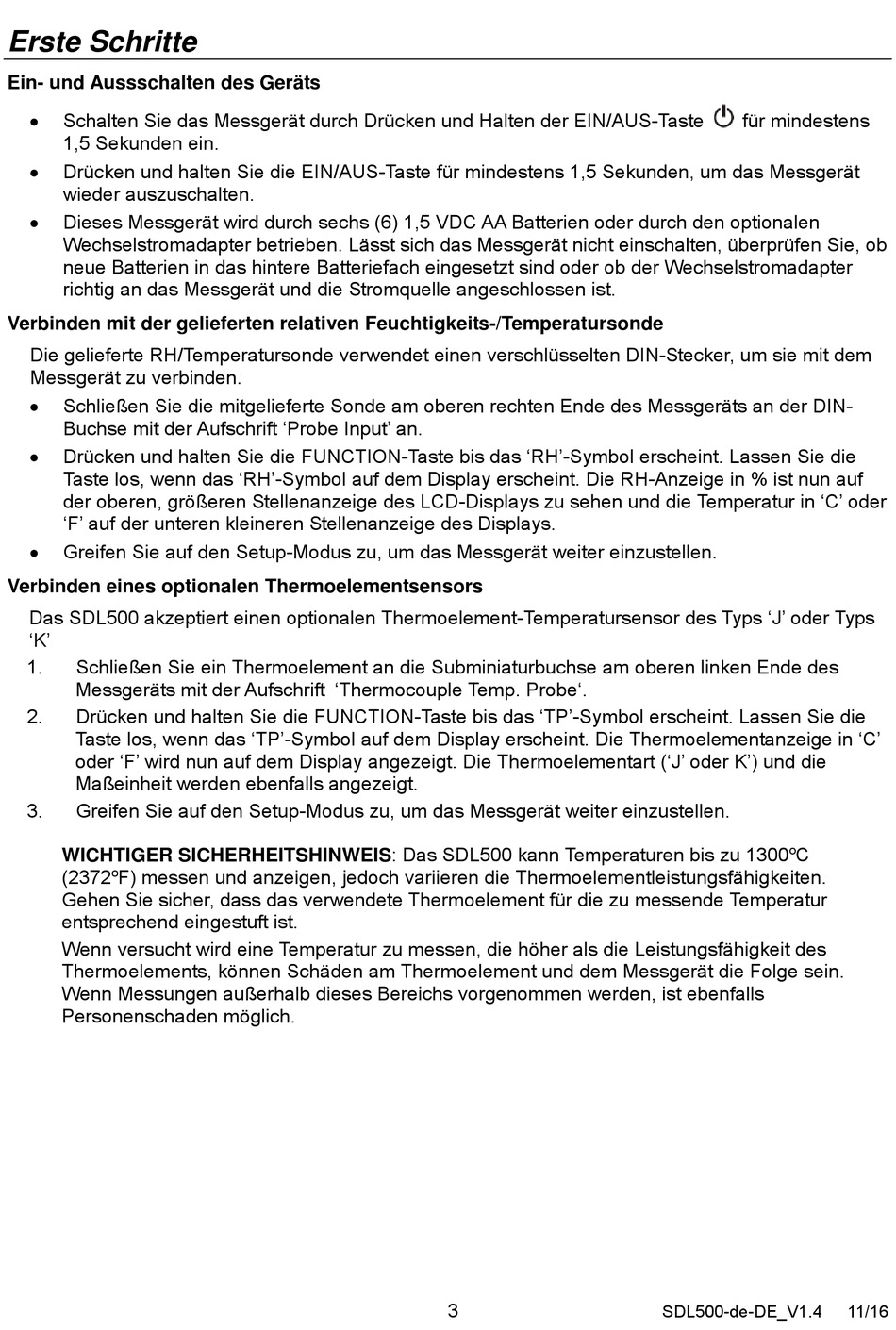

Erste Schritte
Ein- und Aussschalten des Geräts
Schalten Sie das Messgerät durch Drücken und Halten der EIN/AUS-Taste
1,5 Sekunden ein.
Drücken und halten Sie die EIN/AUS-Taste für mindestens 1,5 Sekunden, um das Messgerät
wieder auszuschalten.
Dieses Messgerät wird durch sechs (6) 1,5 VDC AA Batterien oder durch den optionalen
Wechselstromadapter betrieben. Lässt sich das Messgerät nicht einschalten, überprüfen Sie, ob
neue Batterien in das hintere Batteriefach eingesetzt sind oder ob der Wechselstromadapter
richtig an das Messgerät und die Stromquelle angeschlossen ist.
Verbinden mit der gelieferten relativen Feuchtigkeits-/Temperatursonde
Die gelieferte RH/Temperatursonde verwendet einen verschlüsselten DIN-Stecker, um sie mit dem
Messgerät zu verbinden.
Schließen Sie die mitgelieferte Sonde am oberen rechten Ende des Messgeräts an der DIN-
Buchse mit der Aufschrift 'Probe Input' an.
Drücken und halten Sie die FUNCTION-Taste bis das 'RH'-Symbol erscheint. Lassen Sie die
Taste los, wenn das 'RH'-Symbol auf dem Display erscheint. Die RH-Anzeige in % ist nun auf
der oberen, größeren Stellenanzeige des LCD-Displays zu sehen und die Temperatur in 'C' oder
'F' auf der unteren kleineren Stellenanzeige des Displays.
Greifen Sie auf den Setup-Modus zu, um das Messgerät weiter einzustellen.
Verbinden eines optionalen Thermoelementsensors
Das SDL500 akzeptiert einen optionalen Thermoelement-Temperatursensor des Typs 'J' oder Typs
'K'
1.
Schließen Sie ein Thermoelement an die Subminiaturbuchse am oberen linken Ende des
Messgeräts mit der Aufschrift 'Thermocouple Temp. Probe'.
2.
Drücken und halten Sie die FUNCTION-Taste bis das 'TP'-Symbol erscheint. Lassen Sie die
Taste los, wenn das 'TP'-Symbol auf dem Display erscheint. Die Thermoelementanzeige in 'C'
oder 'F' wird nun auf dem Display angezeigt. Die Thermoelementart ('J' oder K') und die
Maßeinheit werden ebenfalls angezeigt.
3.
Greifen Sie auf den Setup-Modus zu, um das Messgerät weiter einzustellen.
WICHTIGER SICHERHEITSHINWEIS: Das SDL500 kann Temperaturen bis zu 1300
o
(2372
F) messen und anzeigen, jedoch variieren die Thermoelementleistungsfähigkeiten.
Gehen Sie sicher, dass das verwendete Thermoelement für die zu messende Temperatur
entsprechend eingestuft ist.
Wenn versucht wird eine Temperatur zu messen, die höher als die Leistungsfähigkeit des
Thermoelements, können Schäden am Thermoelement und dem Messgerät die Folge sein.
Wenn Messungen außerhalb dieses Bereichs vorgenommen werden, ist ebenfalls
Personenschaden möglich.
3
für mindestens
o
C
SDL500-de-DE_V1.4
11/16
