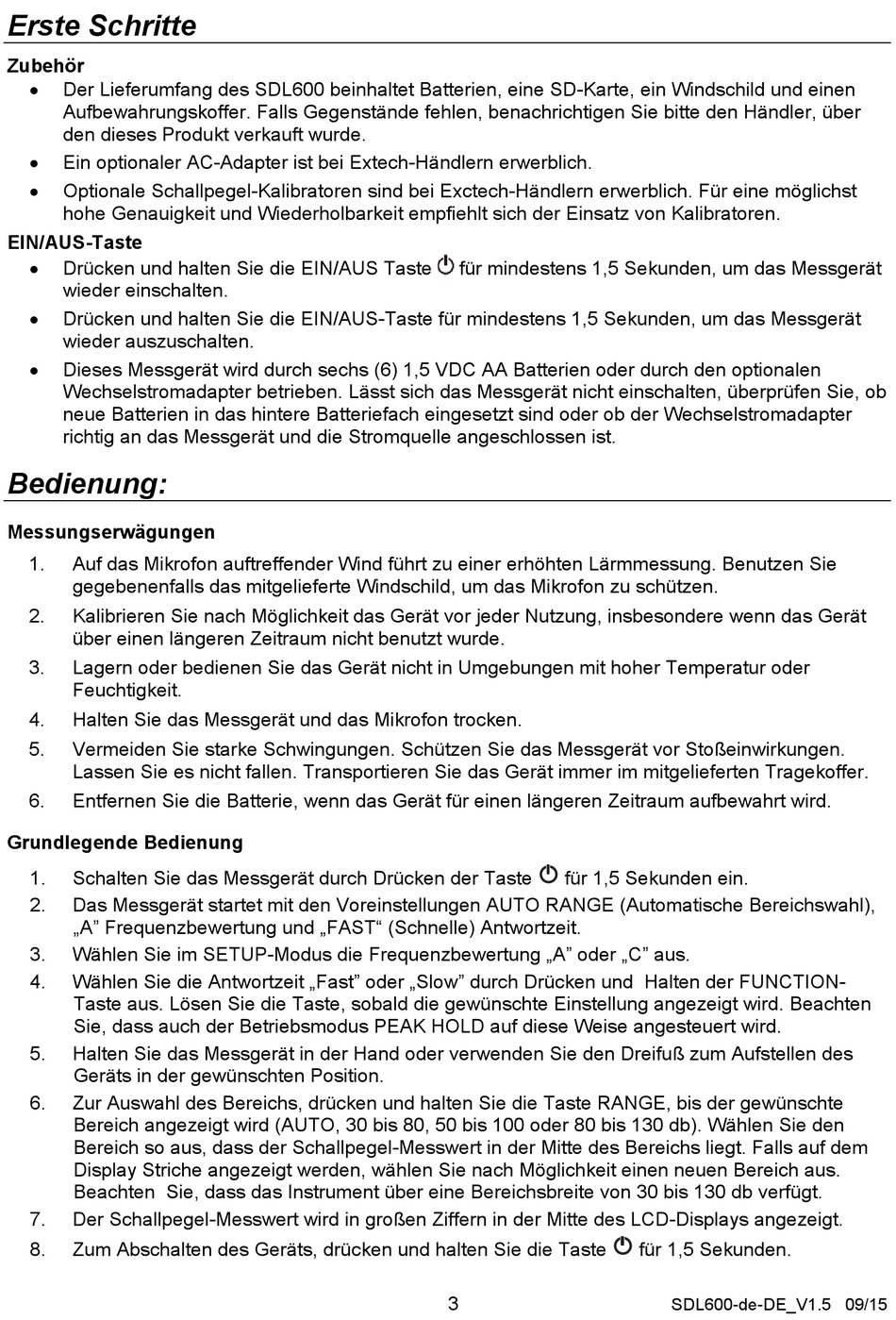

Erste Schritte
Zubehör
Der Lieferumfang des SDL600 beinhaltet Batterien, eine SD-Karte, ein Windschild und einen
Aufbewahrungskoffer. Falls Gegenstände fehlen, benachrichtigen Sie bitte den Händler, über
den dieses Produkt verkauft wurde.
Ein optionaler AC-Adapter ist bei Extech-Händlern erwerblich.
Optionale Schallpegel-Kalibratoren sind bei Exctech-Händlern erwerblich. Für eine möglichst
hohe Genauigkeit und Wiederholbarkeit empfiehlt sich der Einsatz von Kalibratoren.
EIN/AUS-Taste
Drücken und halten Sie die EIN/AUS Taste
wieder einschalten.
Drücken und halten Sie die EIN/AUS-Taste für mindestens 1,5 Sekunden, um das Messgerät
wieder auszuschalten.
Dieses Messgerät wird durch sechs (6) 1,5 VDC AA Batterien oder durch den optionalen
Wechselstromadapter betrieben. Lässt sich das Messgerät nicht einschalten, überprüfen Sie, ob
neue Batterien in das hintere Batteriefach eingesetzt sind oder ob der Wechselstromadapter
richtig an das Messgerät und die Stromquelle angeschlossen ist.
Bedienung:
Messungserwägungen
1.
Auf das Mikrofon auftreffender Wind führt zu einer erhöhten Lärmmessung. Benutzen Sie
gegebenenfalls das mitgelieferte Windschild, um das Mikrofon zu schützen.
2.
Kalibrieren Sie nach Möglichkeit das Gerät vor jeder Nutzung, insbesondere wenn das Gerät
über einen längeren Zeitraum nicht benutzt wurde.
3.
Lagern oder bedienen Sie das Gerät nicht in Umgebungen mit hoher Temperatur oder
Feuchtigkeit.
4.
Halten Sie das Messgerät und das Mikrofon trocken.
5.
Vermeiden Sie starke Schwingungen. Schützen Sie das Messgerät vor Stoßeinwirkungen.
Lassen Sie es nicht fallen. Transportieren Sie das Gerät immer im mitgelieferten Tragekoffer.
6.
Entfernen Sie die Batterie, wenn das Gerät für einen längeren Zeitraum aufbewahrt wird.
Grundlegende Bedienung
1.
Schalten Sie das Messgerät durch Drücken der Taste
2.
Das Messgerät startet mit den Voreinstellungen AUTO RANGE (Automatische Bereichswahl),
„A" Frequenzbewertung und „FAST" (Schnelle) Antwortzeit.
3.
Wählen Sie im SETUP-Modus die Frequenzbewertung „A" oder „C" aus.
4.
Wählen Sie die Antwortzeit „Fast" oder „Slow" durch Drücken und Halten der FUNCTION-
Taste aus. Lösen Sie die Taste, sobald die gewünschte Einstellung angezeigt wird. Beachten
Sie, dass auch der Betriebsmodus PEAK HOLD auf diese Weise angesteuert wird.
5.
Halten Sie das Messgerät in der Hand oder verwenden Sie den Dreifuß zum Aufstellen des
Geräts in der gewünschten Position.
6.
Zur Auswahl des Bereichs, drücken und halten Sie die Taste RANGE, bis der gewünschte
Bereich angezeigt wird (AUTO, 30 bis 80, 50 bis 100 oder 80 bis 130 db). Wählen Sie den
Bereich so aus, dass der Schallpegel-Messwert in der Mitte des Bereichs liegt. Falls auf dem
Display Striche angezeigt werden, wählen Sie nach Möglichkeit einen neuen Bereich aus.
Beachten Sie, dass das Instrument über eine Bereichsbreite von 30 bis 130 db verfügt.
7.
Der Schallpegel-Messwert wird in großen Ziffern in der Mitte des LCD-Displays angezeigt.
8.
Zum Abschalten des Geräts, drücken und halten Sie die Taste
für mindestens 1,5 Sekunden, um das Messgerät
für 1,5 Sekunden ein.
3
für 1,5 Sekunden.
SDL600-de-DE_V1.5 09/15
