LAVORO DI SVASATURA E CONNESSIONE DELLE TUBAZIONI
14
LAVORO DI SVASATURA E CONNESSIONE
DELLE TUBAZIONI

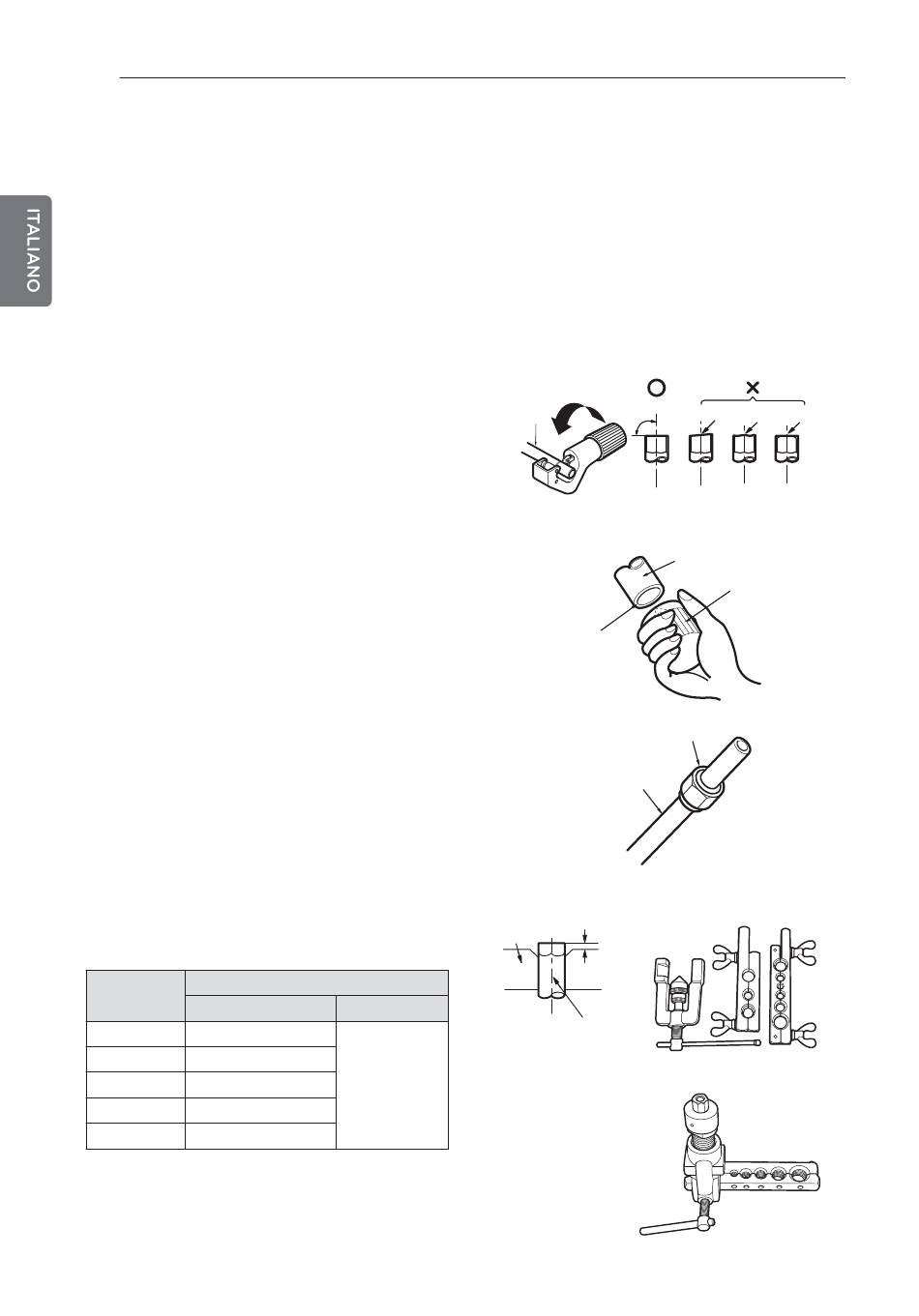

Preparazione dei tubi

Le perdite di gas sono causate principalmente da un lavoro di svasatura difettoso. Eseguire il
lavoro di svasatura seguendo la procedura riportata di seguito:
- Utilizzare il rame disossidato come materiale per tubazioni per l'installazione.
Tagliare tubi e il cavo
- Utilizzare il kit accessorio di tubatura acqui-
stato dal rivenditore locale.
- Misurare la distanza tra l'unità interna ed
esterna.
- Tagliare i tubi un po' più lunghi della distanza
misurata.
- Tagliare il cavo 1.5 m più della lunghezza del
tubo.
Rimozione delle sbavature
- Rimuovere ogni sbavatura dalla sezione
tagliata in trasversale del tubo.
- Posizionare l'estremità del tubo in rame
verso il basso durante la rimozione delle sba-
vature per evitare la caduta delle stesse nella
tubatura.
Montaggio del dado
- Rimuovere i dadi svasati fissati all'unità inter-
na ed esterna, posizionarli sul tubo completa-
mente privo di sbavature (non è possibile
montarli prima).
Svasatura
- Effettuare ill lavoro scintillante per mezzo
dello strumento scintillante dedicato come
indicato sotto.
Diametro del tubo
pollice (mm)
Dado di tipo a farfalla Tipo di frizione
Ø 1/4 (Ø 6.35) 0.04~0.05 (1.1~1.3)
Ø 3/8 (Ø 9.52) 0.06~0.07 (1.5~1.7)
Ø 1/2 (Ø 12.7) 0.06~0.07 (1.6~1.8)
Ø 5/8 (Ø 15.88) 0.06~0.07 (1.6~1.8)
Ø 3/4 (Ø 19.05) 0.07~0.08 (1.9~2.1)
Tenere saldamente il tbo di rame in una
barra (o stampo) come indicato dalle dimen-
sioni della tabella di cui sopra.
Un pollice (mm)
0~0.02
(0~0.5)
Tubo in
Inclinato Non uniforme Grezzo
rame
90°
Punta verso
il basso
Dado svasato
Tubo in rame
<Dado di tipo a farfalla>
Barra
"A"
Tubo in rame
<Tipo di frizione>
Tubo
Alesatore
