VERLEGEN DER ROHRLEITUNGEN

Die Rohre verlegen. Dazu den Verbindungsteil
des Innengerätes mit einer Isolation
umwickeln und mit zwei Klebebändern fixie-
ren.
- Um einen weiteren Ablassschlauch anzusch-
ließen, sollte das Ende des Abflusses über
dem Boden verlegt werden. Ablassschlauch
sicher befestigen.

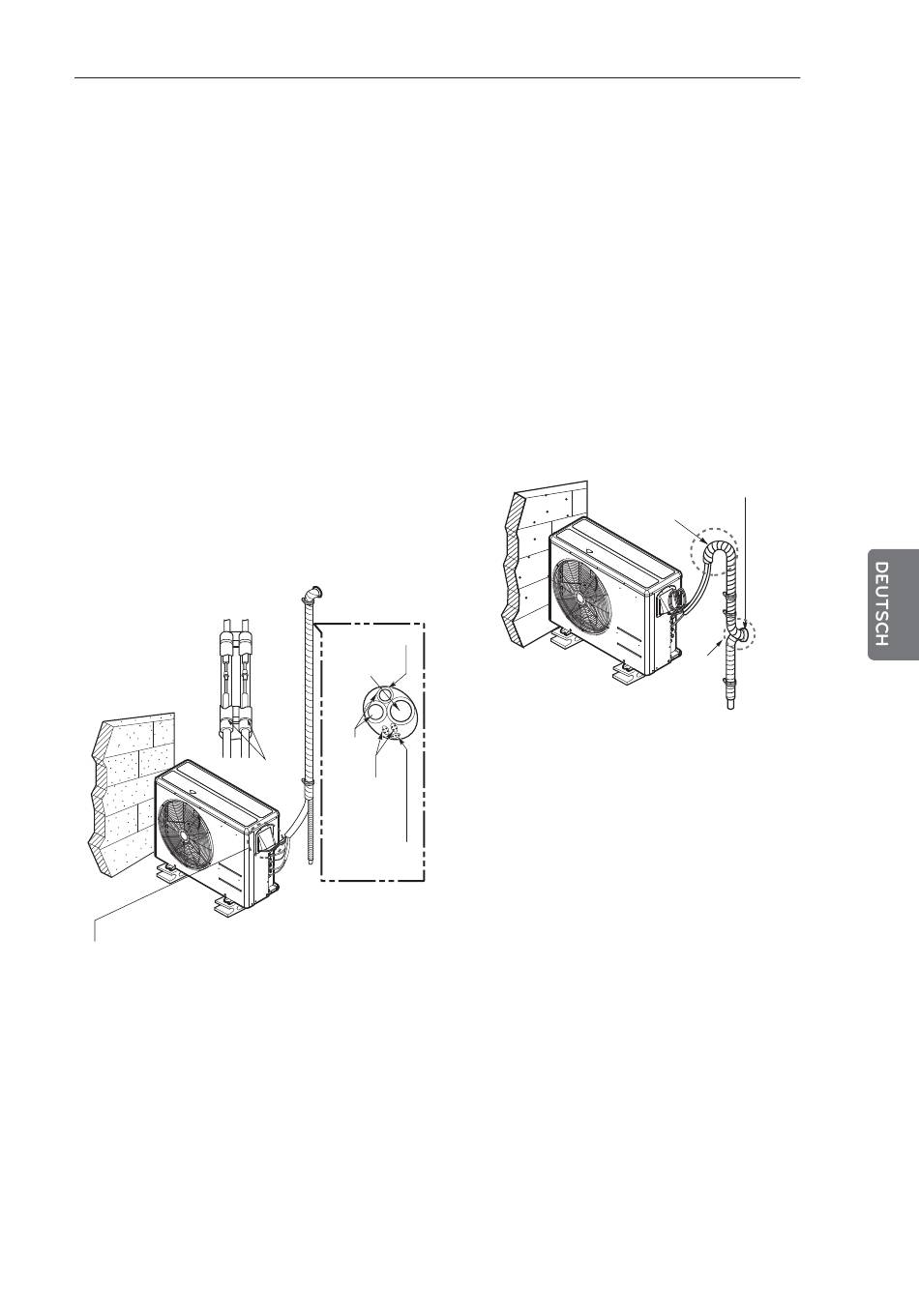

Sollte das Außengerät unterhalb des Innen-
gerätes montiert sein, führen Sie folgende
Schritte durch.
1
Rohrleitung, Ablassschlauch und Anschlus-
skabel mit Klebeband von unten nach oben
befestigen.
2
Die gebundenen Rohrleitungen entlang der
Außenwand mit Schellen o.ä. befestigen.
Kleine Lücken
um die Rohrleitungen
mit z.B. Silikon
abdichten.
• Ein Siphon verhindert das Eindringen von
Wasser in die Elektrik.
Bindung
Ablassschlauch
Rohrlei-
tungen
Plastik-
band
Anschluss-
kabel
Netzteilkabel
VERLEGEN DER ROHRLEITUNGEN
Sollte das Außengerät oberhalb des Innen-
gerätes montiert sein, führen Sie folgende
Schritte durch.
1
Rohrleitung und Anschlusskabel mit Klebe-
band von unten nach oben befestigen.
2
Die gebundenen Rohrleitungen entlang der
Wand befestigen. Einen Siphon formen,
um das Eindringen von Wasser in den
Raum zu verhindern.
3
Rohrleitungen an der Wand mit Hilfe von
Schellen o.ä. befestigen.
Kleinere Lücken um die
Rohre mit z.B. Silikon
abdichten.
Siphon
19
Siphon
