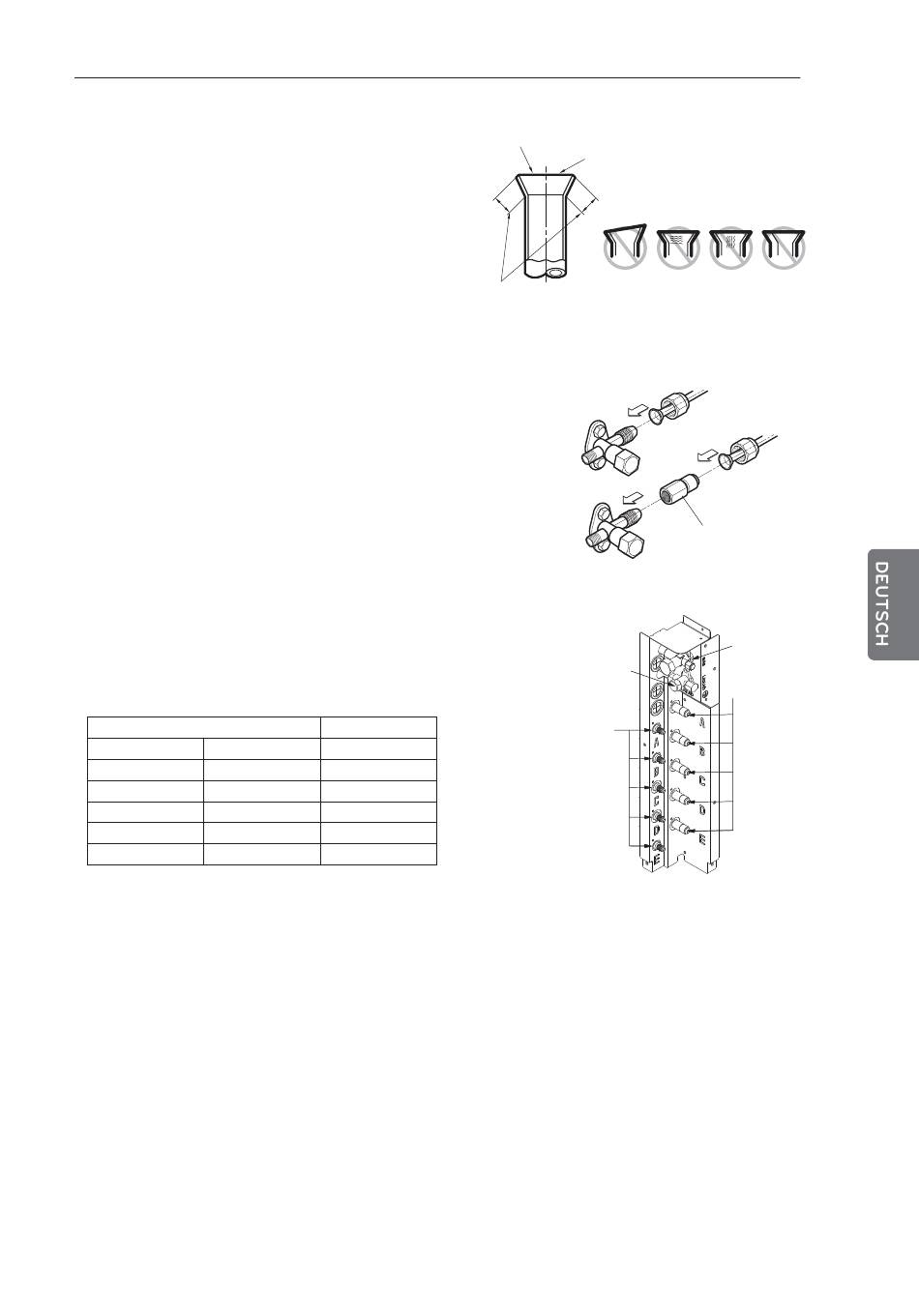

Anschluss Der Rohrleitungen - Außen - LG MU2R15 Montageanleitung

Überprüfung
- Vergleichen Sie die Bördelung mit der Abb.
- Wenn die Bördelung offensichtlich beschädigt
ist, schneiden Sie diesen Teil ab und wiederholen
Sie die Bördelung.
Anschluss der Rohrleitungen – Außen
Richten Sie die Mitte der Rohre aus und ziehen Sie die
Schraubenmutter mit der Hand fest.
Reihenfolge der Rohrverbindungen
1) Rohrleitungen der Luftseite RÄUMEN A~E
2) Rohrleitungen der Gasseite RÄUMEN A~E
Ziehen Sie die Mutter dann mit einem Drehmo-
mentschlüssel bis zum Klicken fest.
- Beachten Sie beim Anziehen der Schraubenmut-
ter den Richtungspfeil auf dem Drehmoment-
schlüssel.
Außendurchmesser
mm
Ø6.35
Ø9.52
Ø12.7
Ø15.88
Ø19.05
BÖRDELUNG UND VERBINDUNG DER ROHRLEITUNGEN
Drehmoment
N . m
zoll
1/4 16±2
3/8 38±4
1/2 55±6
5/8 75±7
3/4 110±10
Rundum glatt
Das Innere glänzt ohne Kratzer
= Unsachgemäße Bördelung =
Schräg Beschädigte
Oberfläche
Rundum gleiche
Länge
Ø12.7(1/2 zoll) Anschluss
Außengerät
Hauptventil
Flüssigkeitsseite
Rohrleitungen der
Flüssigkeitsseite
15
Rissig Ungleiche
Dicke
Hauptventil
Gasseite
Rohrleitungen
der Luftseite
RÄUMEN A
RÄUMEN B
RÄUMEN C
RÄUMEN D
RÄUMEN E
