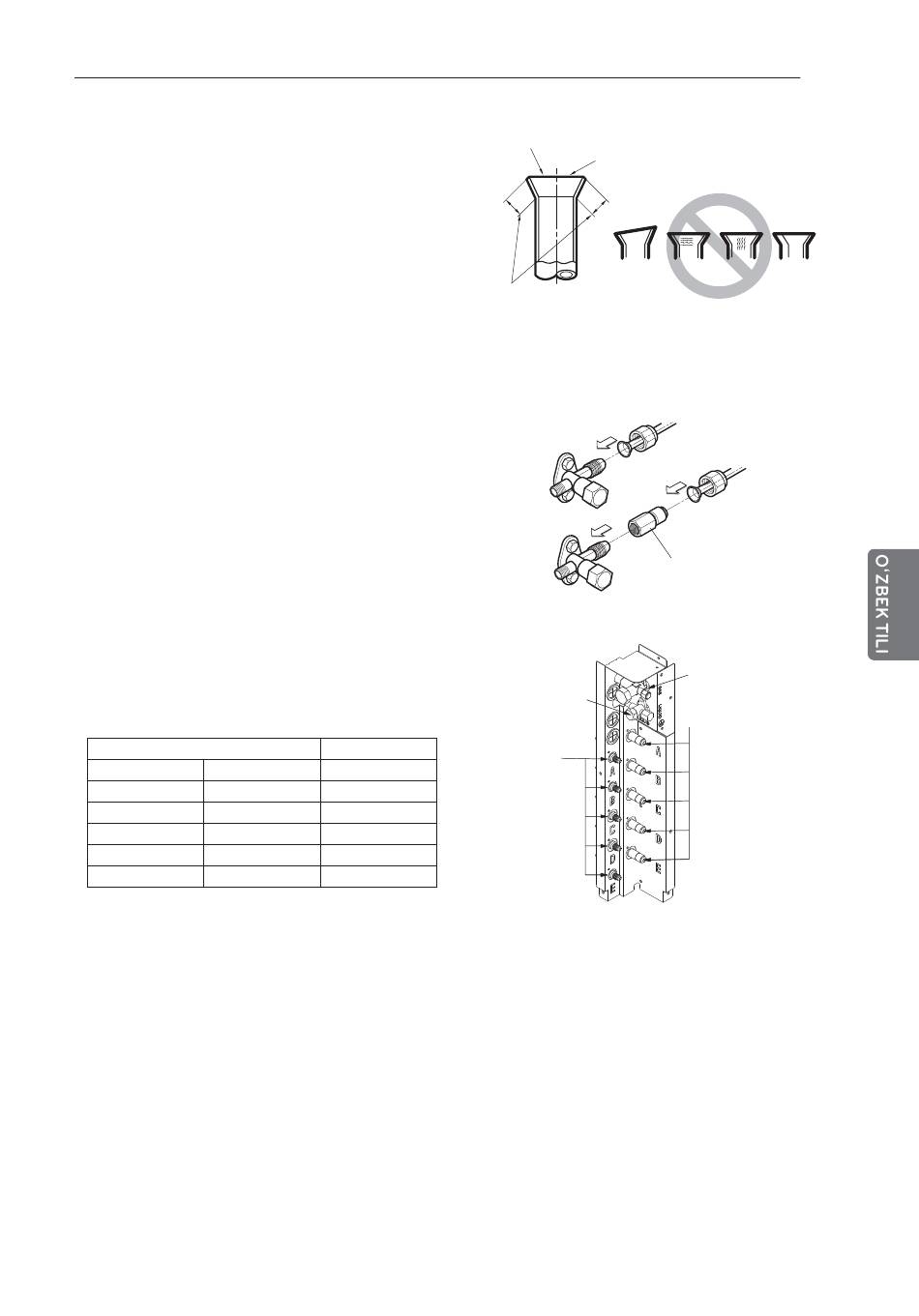

Tekshirish
- Payvandlangan ishni quyidagi jadval bilan
taqqoslang.
- Agar payvandlash nuqsonli deb topilsa,
payvandlangan bo'limini kesib tashlang va
qayta payvandlashni bajaring.
Trubalarni ulash – Tashqi
Trubalar markazini tenglashtiring va qo'l bilan kiydirma
gaykani yetarli darajada qotiring.
Quvurlarni ulash tartibi
1) XONA A~E gaz tomon quvuri
2) XONA A~E suyuqlik tomon quvuri
Nihoyat, kirdirma gaykani gayka klyuchi bilan qirs
etgan tovush chiqqinucha qotiring.
- Gaykani gayka klyuchi bilan qotirganda, qotirish
yo'nalishining klyuchdagi strelka yo'nalishiga
mosligiga ishonch hosil qiling.
Tashqi diametri
mm dyuym
Ø6.35
Ø9.52
Ø12.7
Ø15.88
Ø19.05
Tork
N . m
1/4 16±2
3/8 38±4
1/2 55±6
5/8 75±7
3/4 110±10
YUMALOQLASH VA QUVURLARNI ULASH
Barcha atrofi tekis
Ichi qirilmagan yaltiroq
Qiya
Uzunlik bir tekis
Tashqi blok
Asosiy suyuqlik
tomon klapani
Suyuqlik
tomondagi
truba
= Noto'g'ri payvandlash =
Yuzasiga Yorilgan Notekis
zarar yetgan qalinlik
Ø 12.7 (1/2 dyuym) konnektor
Asosiy gaz
tomon klapani
Gaz tomondagi truba
XONA A
XONA B
XONA C
XONA D
XONA E
15
