Leerpumpen; Abschließend - LG MU2R15 Montageanleitung

WARNUNG
!
Verwenden Sie für die Leckprüfung oder
zur Entlüftung eine Vakuumpumpe oder
Schutzgas (Stickstoff). Luft oder Sauer-
stoff nicht komprimieren und keine brenn-
baren Gase verwenden. Es besteht und
Brand- und Explosionsgefahr.
- Ansonsten besteht Lebens-, Verlet-
zungs-, Brand- oder Explosionsgefahr.

Leerpumpen

- Das zuvor beschriebene Ende des Füll-
schlauchs an die Vakuumpumpe ansch-
ließen, um Rohrleitung und Innengerät leer
zu pumpen. Der "Lo"-Schalter des Mehrwe-
geventils muss geöffnet sein. Die Vakuum-
pumpe starten. Die Dauer des Leerpumpens
variiert bei unterschiedlichen Längen der
Rohrleitung und der Pumpenleistung. Die
folgende Tabelle zeigt die erforderliche Zeit
für ein Leerpumpen.
Erforderliche Zeit für ein Leerpumpen mit
einer 0.11 m_/Std. Vakuumpumpe
Länge der Rohrlei-
tung weniger als 10
m (33 ft)
Weniger als 0.5 Torr
- Den "Lo"-Schalter des Mehrwegeventils bei
gewünschtem Vakuumdruck schließen und
die Vakuumpumpe ausschalten.
Abschließend
- Den Ventilgriff des Ventils der Flüssigkeitsseite
mit einem Wartungsventilschlüssel entgegen
dem Uhrzeigersinn vollständig öffnen.
- Ventilgriff des Ventils der Luftseite entgegen
dem Uhrzeigersinn vollständig öffnen.
- Den an der Luftseite angeschlossenen Füll-
schlauch etwas vom Wartungsanschluss lösen,
um den Druck zu senken, und dann den
Schlauch abnehmen.
- Schraubenmutter und Kappen mit einem Ver-
stellschlüssel wieder am Wartungs- anschluss
der Luftseite fest anziehen. Dieser Vorgang ist
sehr wichtig, um Lecks am System zu vermei-
den.
Länge der Rohrlei-
tung mehr als 10 m
(33 ft)
Weniger als 0.5 Torr
LUFTBEREINIGUNG UND ABTRANSPORT
- Ventilkappen wieder auf die Wartungsventile der
Luft- und Flüssigkeitsseite setzen und festzie-
hen.
Die Entlüftung mit Vakuumpumpe ist abgeschlos-
sen.
Das Klimagerät ist nun für einen Testbetrieb bereit.

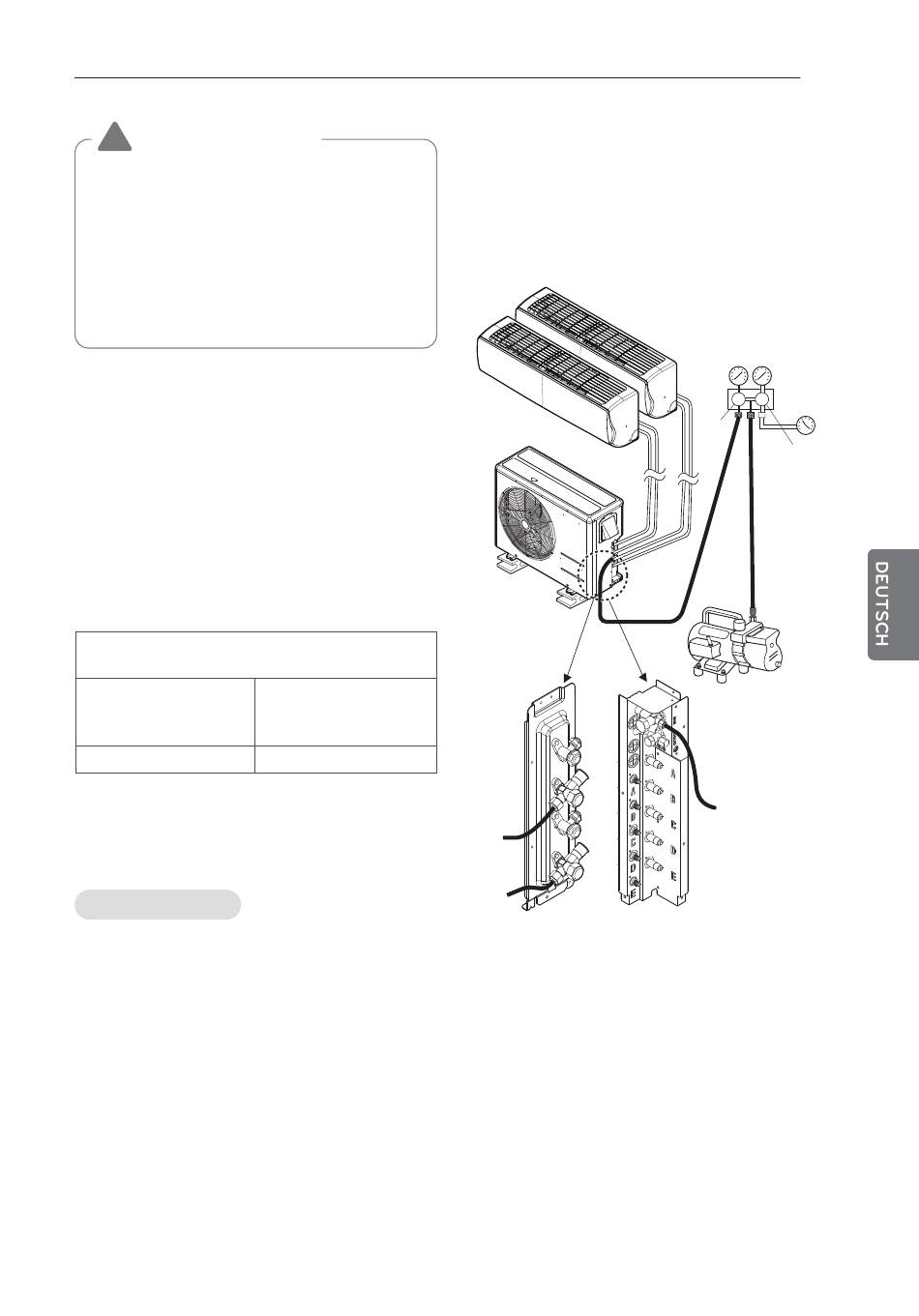

Innengerät
Außengerät
21
Mehrwegeventil
Druckm
Lo Hi
-esser
Geöff
-net
Geschlossen
Vakuumpumpe
