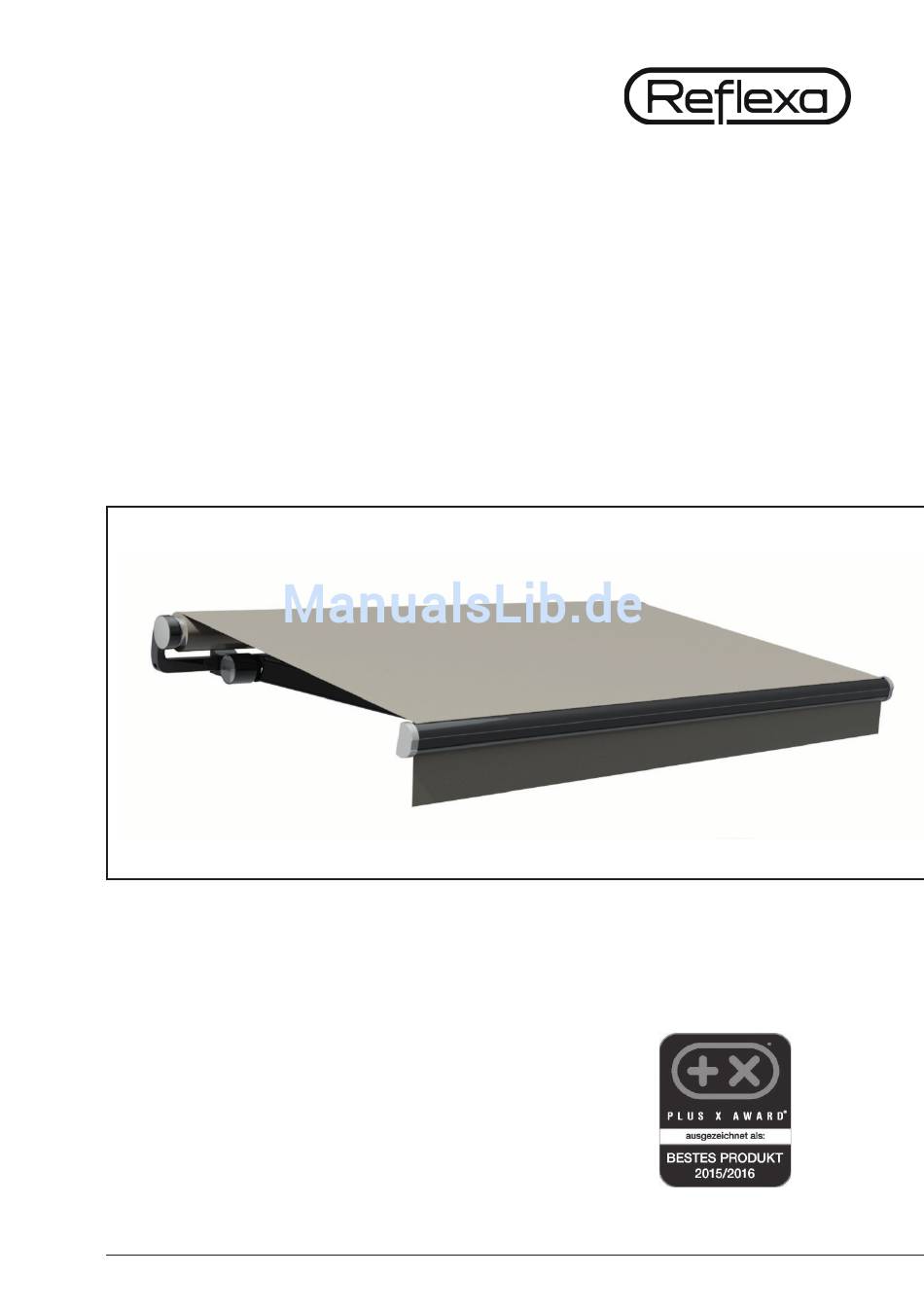

- Seite 1 Raffstore / Jalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Montage- und Bedienungsanleitung Gelenkarmmarkise aeria Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Mon- tageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! -
Seite 5: Arbeitsplatzsicherung
Gelenkarmmarkise aeria Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: » Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen » Umgang mit Werkzeugen und Maschinen »... -
Seite 6: Verwendung
Verwendungszweck eingesetzt werden. Veränderungen wie An- und Umbauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schrift- licher Genehmigung von Reflexa vor genommen werden. Zusätzliche Belastun- gen unserer Produkte durch angehängte Gegenstände oder durch Seilabspan- nung können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 Gelenkarmmarkise aeria Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be- finden. Die Befestigungsmittel sind nach dem ersten Bedienen einer optischen Kontrolle zu unterziehen. Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes).
- Seite 8 1 Allgemeine Hinweise Gefahrenbereich = X Festes Hindernis Abb. 1: Skizze Abstand auf festes Hindernis Hinweise zur Übergabe Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise des Produktes aufzuklären.
-
Seite 9: Produktspezifische Hinweise
» Starke Äste schwanken, Regenschirme sind nur schwer zu halten, Telegrafenleitungen pfeifen im Wind. » Geschwindigkeit: 38–48 km/h = 10,5–13,4 m/s Wichtiger Hinweis zur Windklasse 3 Führende Hersteller von Markisen, unter anderem auch Reflexa, haben sich nach reiflicher Überlegung dafür entschieden, die Windklasse 3 nicht zu berücksichtigen. Begründung: Mit Sicherheit wird es am europäischen Markt viele Hersteller geben, die mit... -
Seite 10: Installation Und Montage
2 Installation und Montage Installation und Montage Lieferumfang Abbildung: aeria Lieferumfang: 1 x Markise Typ: aeria » Wandkonsolen (je nach Bestellung und zu erreichender Windwiderstandsklasse)* » Deckenkonsolen (je nach Bestellung und zu erreichender Windwiderstandsklasse)* (optional erhältlich) » Dachsparrenwinkel links/rechts (je nach Bestellung, Montageposition und zu erreichender Windwiderstandsklasse, optional erhältlich) -
Seite 11: Montagehilfsmittel
„3.3 Sicherheit“ beschrieben, zu beachten. Höhere Wind klassen sind abhängig vom Befestigungsuntergrund und den ver- wendeten Befestigungs mitteln. Es sind die entsprechenden Auszugskräfte der Befestigungsmittel zu beachten. Diese sind auf der Reflexa-Auftragsbestätigung zu finden. Zusätzlich können diese Auszugskräfte mit dem Reflexa-Berechnungsprogramm „REFCONN“ ermittelt werden. -
Seite 12: Montagesituation
2 Installation und Montage Montagesituation Wandmontage aeria Deckenmontage aeria Dachsparrenmontage aeria... - Seite 13 Gelenkarmmarkise aeria Wählen Sie bei Decken- und Dachsparrenmontage die Positionen der Konsolen so, dass die Vorderkante der Markise mindestens 50 mm hinter der Balkonkante bzw. Dachrinnenkante liegt. Die Markise wird so besser gegen Witterungseinflüsse geschützt. Die Montagehöhe wird in Abhängigkeit von Ausfall und Markisenneigung festge- legt.
-
Seite 14: Montage
2 Installation und Montage Montage Erforderliche Mindestanzahl der Konsolen aeria: In der nachstehenden Tabelle sind die Mindest anzahlen (= Lieferumfang – Standard) an Konsolen für die Montage aeria auf Betonuntergrund definiert. (Tabelle – Angaben in mm) Breite in mm u Ausfall in mm... - Seite 15 Gelenkarmmarkise aeria Die Konsolen sind möglichst nah an den Anbindungspunkten der Arme zu setzen. Die folgenden Skizzen zeigen die bestmögliche Aufteilung der Konsolen. Das Maß A sollte mindestens 50 mm und maximal 150 mm betragen. Wandkonsolen bzw. Deckkonsole an der Wand / Decke ausrichten, fluchtend in Lot und Richtung.
- Seite 16 2 Installation und Montage Kabeldurchführung (nur bei Motorantrieb) Die Zuleitung ist mit dem Motorantrieb VDE - gerecht zu verlegen. Es ist dabei darauf zu achten, dass das Kabel nach unten in der Klemmnut des Tuchwellen- halters geführt wird, und dass über das Kabel kein Wasser in den Motorkopf eindringen kann.
-
Seite 17: Markiseneinstellungen
Gelenkarmmarkise aeria Markiseneinstellungen Markisenneigung einstellen » Entsprechend der gewünschten Neigung müssen die Gewindestiftlängen aus den folgenden Tabellen verwendet werden!: Gewindestiftlängen-Hochschlagsicherung Gewindestiftlängen-Neigungsverstellung Markisenneigung Länge in mm Markisenneigung Länge in mm 0°-5° 0°-5° 5°-30° 5°-30° 30°-45° 30°-45° » Die Standardeinstellung liegt bei 12°... - Seite 18 2 Installation und Montage Feststellschrauben 10.9 Einstellschrauben 8.8 Neigungsverstell- Gewindestift Hochsehlegsicherungs-Gewindestift » Wichtig: Bei starker Neigungskorrektur der Anlage (mehr als 10°) die Arme abwechselnd verstellen, bis gewünschte Neigung erreicht ist. » Die Neigung kann wie im Folgenden beschrieben nach oben bzw.
- Seite 19 Gelenkarmmarkise aeria » Bei der Einstellung der Markisenneigung auch die horizontale Ausrichtung der Anlage mit Wasserwaage auf dem Ausfallprofil beachten. Vorsicht: Festell- und Einstellschrauben dürfen NICHT herausgeschraubt werden! Anschluss und Einstellung des Motor antriebes: Bitte verwenden Sie für den Anschluss und die Einstellung des Motorantriebes die beiliegenden Anleitungen der Motorenhersteller.
- Seite 20 2 Installation und Montage Montage Schutzdach Montagearten Montage an Wandkonsole Montage an Wandkonsole mit Konsolplatte Montage direkt an die Wand...
- Seite 21 Gelenkarmmarkise aeria Montage Haltewinkel und Profilverbindung Montage Stoßverbindung ...
-
Seite 22: Funktionskontrolle
3 Nach der Montage Funktionskontrolle Mit einer professionellen Funktionskontrolle runden Sie Ihre Montage ab und stellen sicher, dass der Kunde lange an den von Ihnen verbauten Produkten Freude haben wird. » Überprüfen Sie den festen Sitz der Markise in den Konsolen und ob alle Schrauben in den Konsolen ausreichend angezogen wurden. -
Seite 23: Nach Der Montage
Hersteller angegebene Windklasse verliert damit ihre Gültigkeit. Allgemeines zur Gelenkarmmarkise aeria Die Markise aeria ist ein Qualitätsprodukt aus dem Hause Reflexa. Bei der Pro- duktion wird auf ein höchstes Maß an Genauigkeit und Qualität geachtet. Grundsätzlich sind speziell Gelenkarmmarkisen in der Lage, in jeder ange- fahrenen Position (Zwischenpositionen) Schatten zu spenden. -
Seite 24: Bedienung Der Markise
3 Nach der Montage Bedienung der Markise Allgemeines zu Motorantrieben Die verwendeten Motoren sind mit einem Thermoschutzschalter ausgestattet. Nach einer Einschaltdauer von ca. 4 Minuten schaltet der Motor zum Schutz vor Überhitzung ab. Nach einer Abkühlphase (je nach Tuchumwicklung und Außen- temperatur) von ca. - Seite 25 Gelenkarmmarkise aeria Verwendung der Markisenkurbel (nur bei manuellem Kurbelgetriebe) Unterhalb des Kurbelantriebs ist für sicheren Stand zu sorgen. Kurbelhaken in die Kurbelöse einhängen. Je nach Einbaurichtung (linke bzw. rechte Markisenseite) lässt sich durch Drehen der Kurbel die Markise ein- bzw.
-
Seite 26: Sicherheit (Ce-Konformität)
3 Nach der Montage Sicherheit (CE-Konformität) Die Markise erfüllt die Anforderungen der in der beiliegenden Leistungser- klärung (Punkt 5.2) angegebenen Windwiderstandsklasse. Welche Wind- widerstandsklasse nach der Montage erreicht wurde, hängt entscheidend von der Art und der Anzahl der Befestigungsmittel sowie vom vorhandenen Befesti- gungsuntergrund ab. -
Seite 27: Übergabe
Gelenkarmmarkise aeria Leistungsschild / CE-Kennzeichnung www.reflexa.de Verwendung als Markise nach DIN EN 13561: Breite: Höhe: LENr.: 12300000 Seriennummer: Komm.: Typ: aeria U-Komm.: Baujahr: Windwiderstandsklasse 2 Antrieb: Übergabe Erwähnen Sie bei der Übergabe besonders folgende Punkte: » Sachgerechte Bedienung der Markise »... -
Seite 28: Wartung Und Pflege
Anlage regelmäßig geprüft und gewartet wird. Die Wartungsvor- schriften und Wartungsintervalle sind zu beachten. Grundsätzlich sollten Störungen an einer Gelenkarmmarkise durch einen Reflexa-Servicepartner beseitigt werden. Es empfiehlt sich, einmal im Jahr (alle 12 Monate) eine komplette Durchsicht und Instandsetzung der Markise durch den Fachhändler durchführen zu lassen. -
Seite 29: Ersatzteile / Reparatur
Lassen Sie die Reparatur nur von einer qualifizierten Person durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelas- senen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. -
Seite 30: Demontage / Entsorgung
4 Wartung und Pflege Demontage / Entsorgung Durch unsachgemäße Demontage können Personen- oder Sachbeschädigungen verursacht werden. Lassen Sie die Demontage nur von einer qualifizierten Person durchführen. Die Demontage des Produktes muss durch einen Fachbetrieb nach aktuellen Richtlinien und Normen vorgenommen werden. Entsorgen Sie das Produkt gemäß... -
Seite 31: Problembehebung
Gelenkarmmarkise aeria Problembehebung Probleme ohne Hinweis auf den Fachbetrieb dürfen eigenständig beseitigt werden! Andere Probleme müssen von einem Fachbetrieb beseitigt werden! Problem Mögliche Ursachen Behebung Motorwechsel Motor funktioniert nicht Motor ist defekt (nur durch Fachbetrieb) neues Verklemmen gem. Motor bauseitig falsch... -
Seite 32: Anhang
Änderungen der Anlage bzw. Produktes, die nicht mit dem Hersteller abgesprochen wurden. Produkt Reflexa Gelenkarmmarkisen Product Reflexa folding arm awning aeria, Suntigua, Royal, Sky, Joy, Fly, FlyPlus, Jubilo, JubiloPlus, Style, Panomar Type aeria, Suntigua, Royal, Sky, Joy, Fly, FlyPlus, Jubilo, JubiloPlus, Style, Panomar... -
Seite 33: Leistungserklärung
Produkt (Typ) Gelenkarmmarkise (aeria; Royal; Suntigua; Sky; Joy; Fly; Jubilo; Fly Plus; JubiloPlus; Style; Panomar) Product (Type) folding arm awning (aeria; Royal; Suntigua; Sky; Joy; Fly; Jubilo; Fly Plus; Jubilo Plus; Style; Panomar) Verwendungszweck Markise zur Verwendung im Außenbereich Verwendungszweck nach DIN EN 13561:2009-01... -
Seite 34: Übergabeprotokoll
5 Anhang Übergabeprotokoll Reflexa-Produkte Übergabeprotokoll Übergabeprotokoll Reflexa-Produkte Auftragsnummer Auftragsnummer 1. Kunde 2. Montageunternehmen 1. Kunde 2. Montageunternehmen Name, Vorname Firma Name, Vorname Firma Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort PLZ, Ort PLZ, Ort Telefon... - Seite 35 Gelenkarmmarkise aeria 4. Montierte Reflexa-Produkte 4. Montierte Reflexa-Produkte 4. Montierte Reflexa-Produkte Raffstore-Typ: Raffstore-Typ: Raffstore-Typ: Rollladen-Typ: Rollladen-Typ: Rollladen-Typ: Schrägverschattung-Typ: Schrägverschattung-Typ: Schrägverschattung-Typ: Markise-Typ: Markise-Typ: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. montiert. Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert.
-
Seite 36: Sonnenschutz In Perfektion
