2 Installation und Montage
Tuchschlitzabdeckung
» positionieren Sie die Anlage ca. 1 Meter ausgefahren
» den linken Halter (Abb. 37 Pos. 1) der Tuchschlitzabdeckung (Teil ohne Lager-
buchse) 200 mm vom Anlagenstoß entfernt montieren
» Ziehen Sie die Schutzfolie des Doppelklebebandes auf der Federwelle ab
und kleben Sie das Schlitztuch gerade auf. Wickeln Sie das Tuch gegen die
Pfeilrichtung auf die Welle auf.

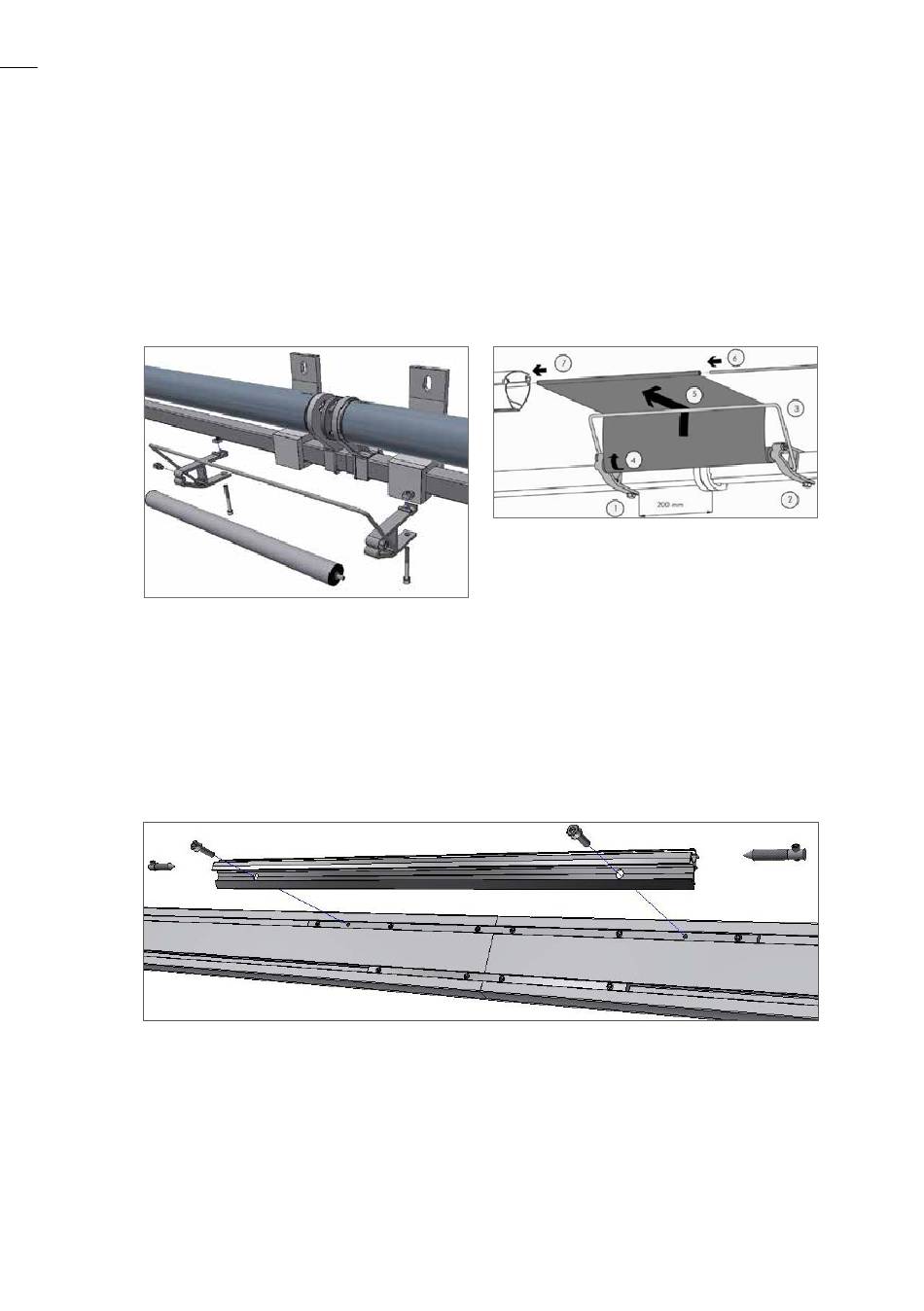

Abb. 39: Tuchschlitzabdeckung
» Federwelle (Abb. 37 Pos. 4) einhängen und den rechten Halter
(Abb. 37 Pos. 2) der Tuchschlitzabdeckung befestigen
» Leitbügel (Abb. 37 Pos. 3) so einhängen, dass er auf den Schraubenköpfen
aufliegt
» Schlitzabdeckleiste mittels 2 Zylinderkopfschrauben M5 x 16 ab die
gekoppelte Ausfallprofile montieten.
Abb. 41: Aufbau der Tuchschlitzabdeckung
» Federwelle (Abb. 37 Pos. 4) 6 – 8 Umdrehungen in Pfeilrichtung vorspannen.
» Stoffende über den Bügel nach vorne zum Ausfallprofil führen.
» Keder (Abb. 37 Pos. 6) in die Stoffschlaufe (Abb. 37 Pos. 7) einschieben und
mittig in die Kedergasse der Schlitzabdeckleiste einführen und mittels 2 Tuch-
spannern sichern.
Abb. 40: Aufbau der Tuchschlitzabdeckung
