2.7
Benita gekoppelt

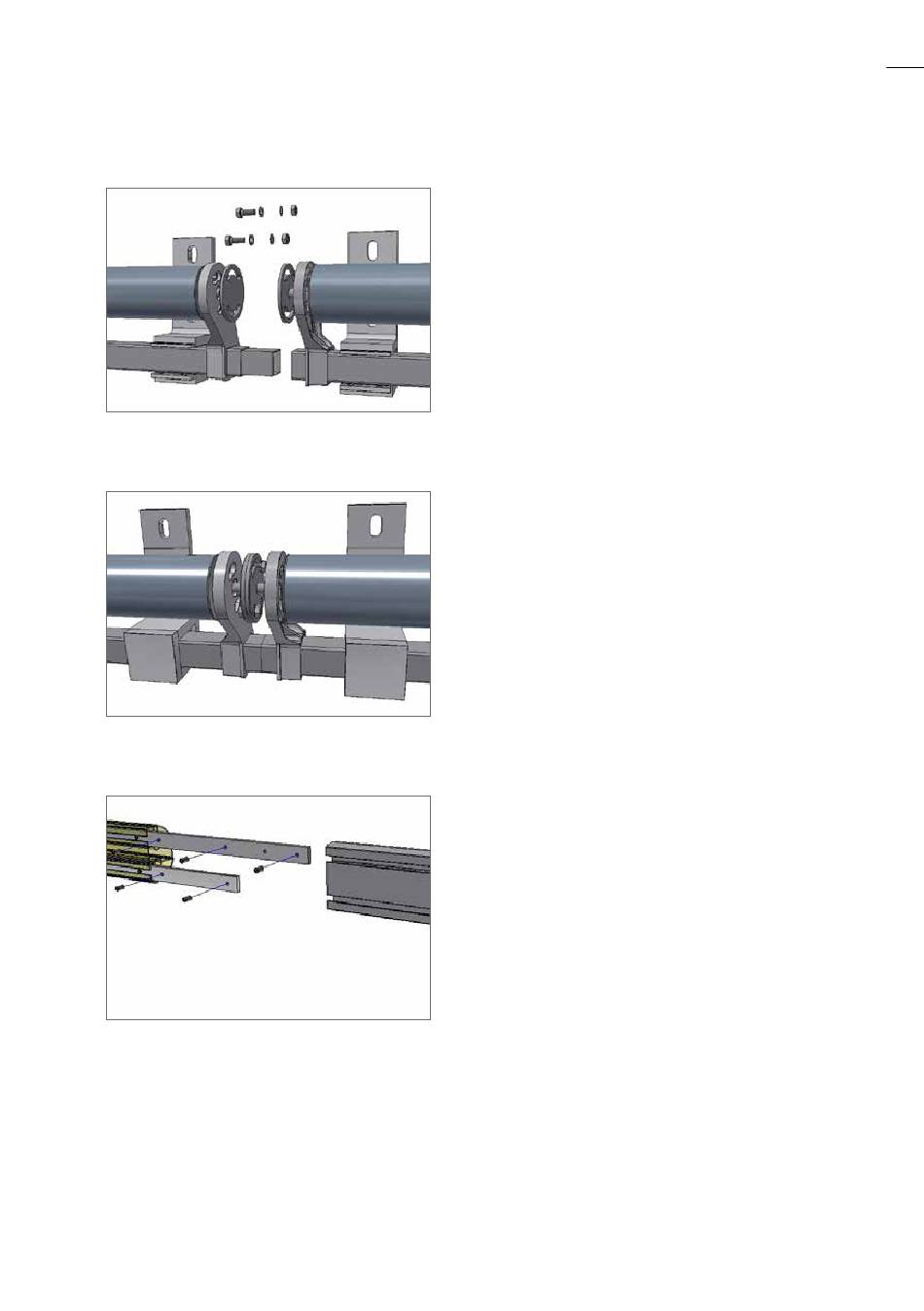

Abb. 36: Koppelungsvorgang
Abb. 37: Verbindungsrohr nieten
Abb. 38: AFP-Verbindungen einführen
Gelenkarmmarkise Benita
Anlagen in Konsolen einfahren und
zusammenstoßen, danach beide
Anlagen in den Konsolen befestigen.
Anschließend Verbindungsrohr mit
einer Blindniete in das 2. Tragrohr
nieten (im ersten Tragrohr ist dies
bereits Lieferzustand), und die beiden
Wellen mit den beiden Schrauben
M8 x 20 in den Langlöchern verbin-
den, sodass die Kedergasse der
Tuchwellen an gleicher Position liegen.
Ausfallprofile verbinden
Vor dem Verbinden der beiden Aus-
fallprofile die Anlagen ausfahren und
überprüfen / einstellen der gleichen
Neigung beider Anlagen.
Dann die beiden AFP-Verbinder wie
auf dem Bild dargestellt einführen und
diese mittels den 10 Gewindestiften
M6 x 12 sichern.
25
