15
Gelenkarmmarkise Benita
Die Konsolen sind möglichst nah an den Anbindungspunkten der Arme zu
setzen. Die folgenden Skizzen zeigen die bestmögliche Aufteilung der Konsolen.
Das Maß A sollte mindestens 75 mm und maximal 100 mm betragen.
Bei Maß X < 230 mm (Kurbel) und X < 195 mm (Motor) können keine zusätzli-
chen, äußeren Konsolen montiert werden.
2 Standard Konsolen
zusätzliche Konsolen, bei Bedarf

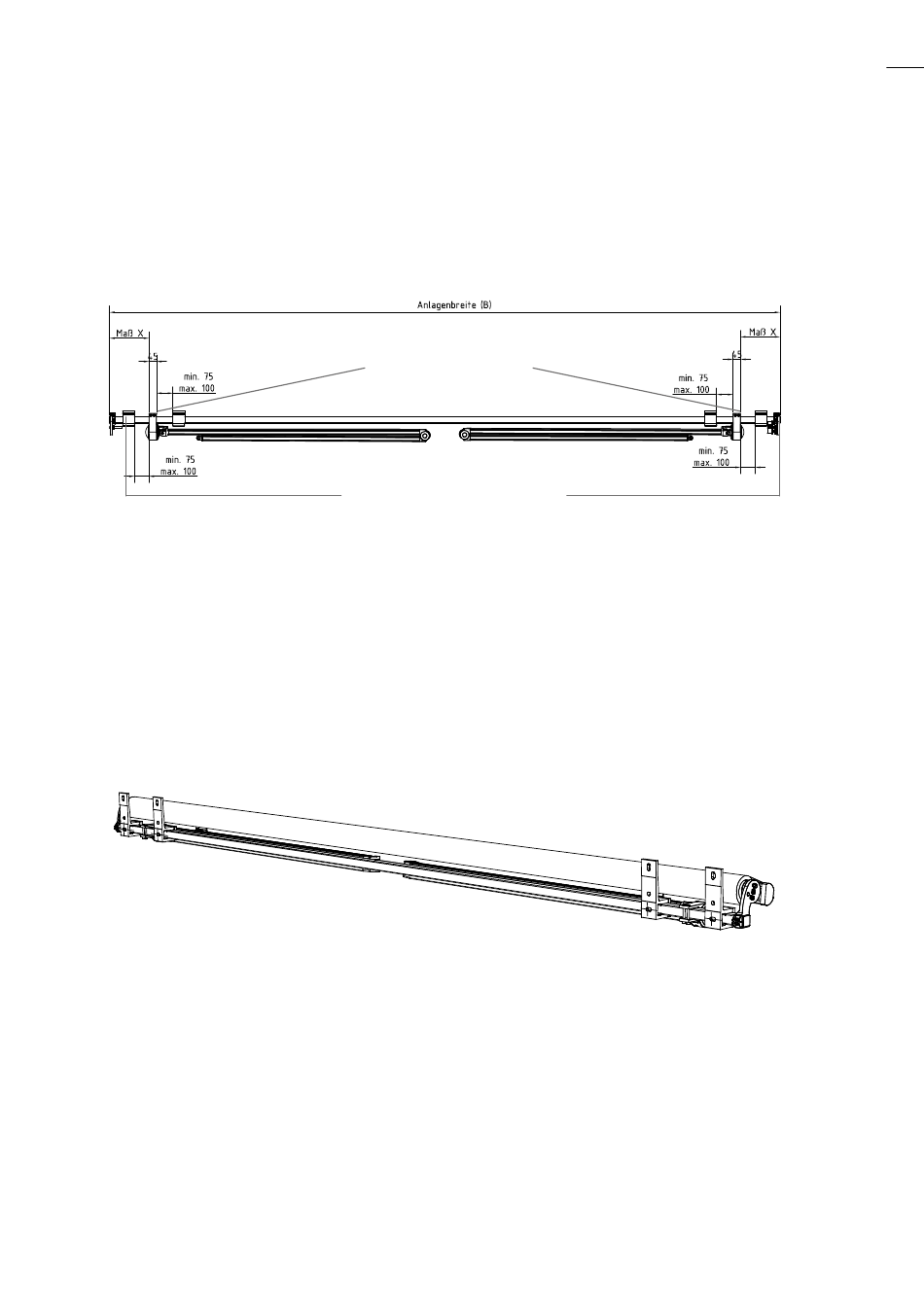

Abb. 12: Konsolensitz bei zwei Gelenkarmen
Bohrungen für Konsolen:
Die Bohrbilder der Konsolen auf die ermittelten Konsolenpositionen übertragen
und waagerecht montieren.
Wandkonsolen bzw. Deckkonsolen an der Wand / Decke oder Dachsparren
ausrichten, fluchtend in Lot und Richtung. Leichte Unebenheiten des Montage-
untergrundes ggf. durch Unterfüttern mit Ausgleichsplatten ausgleichen.
Abb. 13: Benita-Motor 4000
