2 Installation und Montage

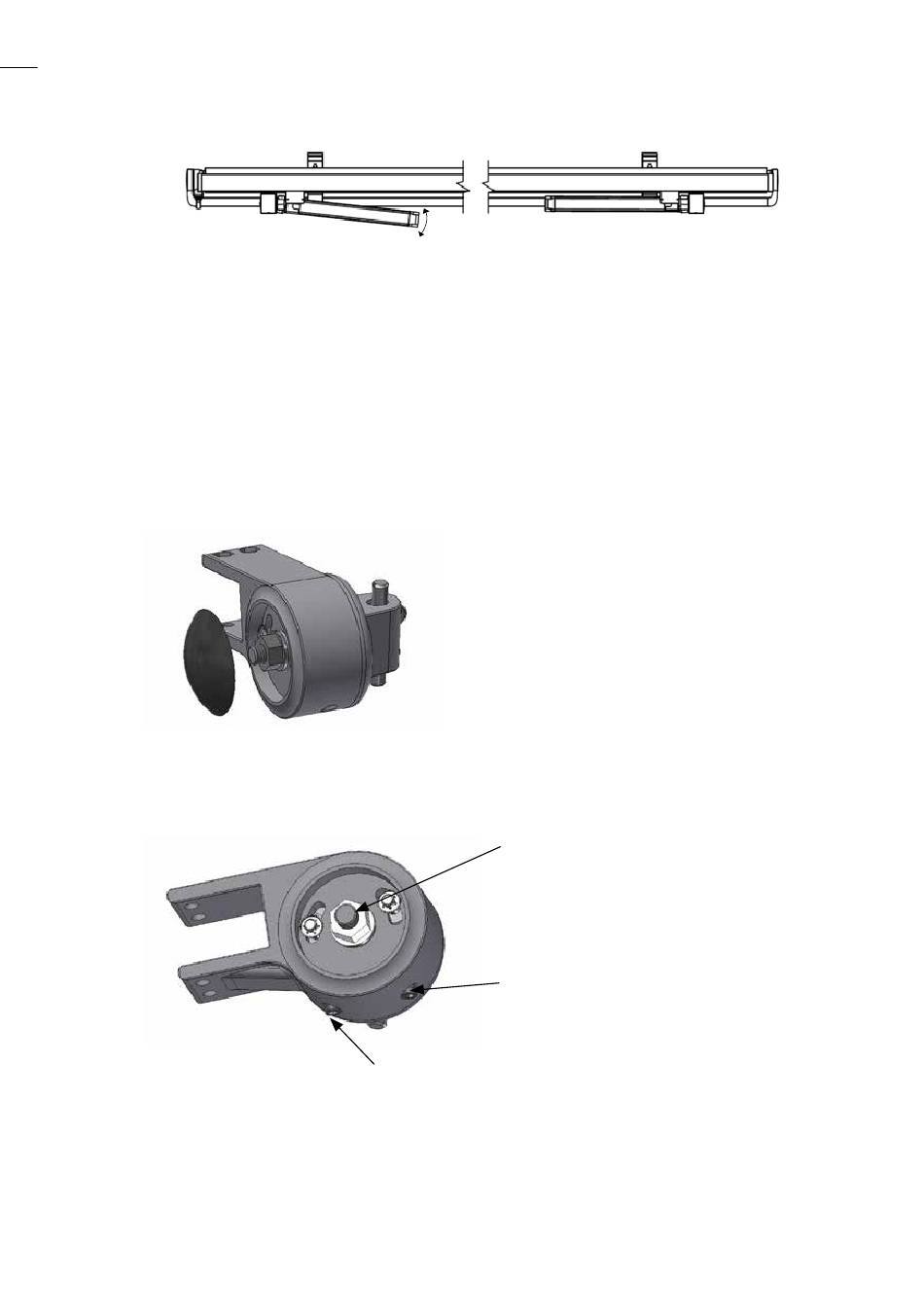

Abb. 25: Einstellung der Gelenkarme zueinander
Die Arm-Einstellschrauben dienen zur Einstellung der Neigung der Arme zuein-
ander im geschlossenen Zustand, sowie zur Sicherung des Befestigungsbolzens
des Gelenkarmes. Diese zwei Madenschrauben werden im geschlossenen
Zustand der Markise von den Armlaschen verdeckt.
Zur Einstellung dieser Schrauben muss die Anlage ca. 70 % geöffnet werden.
Jeweils eine Madenschraube leicht öffnen und die andere dann nachziehen, bis
beide wieder fest sind.
Neigungsverstellung der Gesamtanlage
Abb. 26: Benita Armlager
Zuerst die Abdeckung des Armlagers seitlich abziehen.
Feststellschraube
Neigungsverstell-Gewindestift
Abb. 27: Benita Armlager
Hochschlagsicherungs-Gewindestift
Dann die Feststellschraube lösen (nicht komplett abschrauben!!!!!)
Über Neigungsverstellung- und Hochschlagsicherungs-Gewindestifte, (wie nach-
folgend beschrieben) die gewünschte Neigung der Gesamtanlage einstellen.
