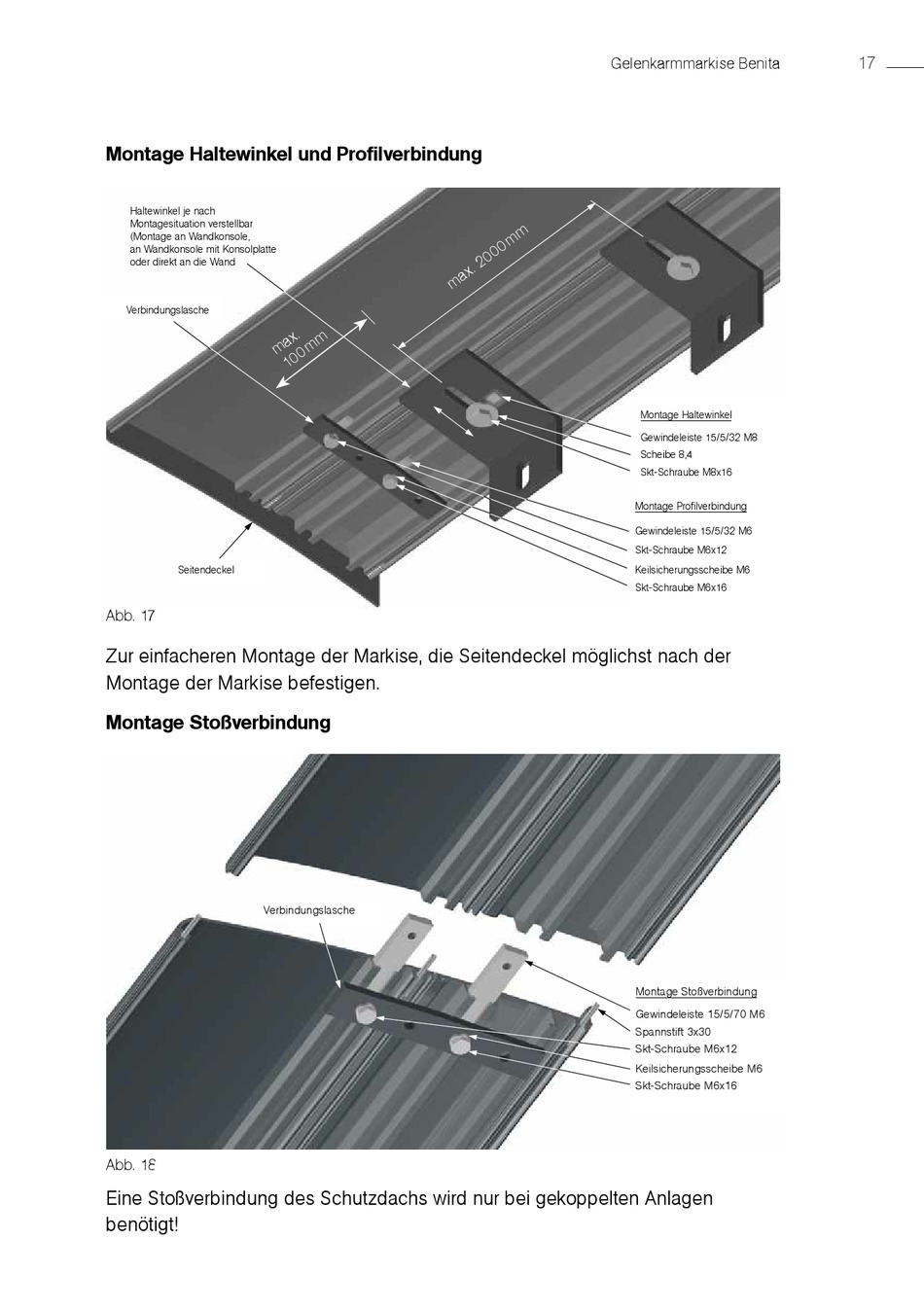

Montage Haltewinkel und Profilverbindung
Haltewinkel je nach
Montagesituation verstellbar
(Montage an Wandkonsole,
an Wandkonsole mit Konsolplatte
oder direkt an die Wand
Verbindungslasche
Seitendeckel
Abb. 17:
Zur einfacheren Montage der Markise, die Seitendeckel möglichst nach der
Montage der Markise befestigen.
Montage Stoßverbindung
Abb. 18:
Eine Stoßverbindung des Schutzdachs wird nur bei gekoppelten Anlagen
benötigt!
Gelenkarmmarkise Benita
Montage Haltewinkel
Gewindeleiste 15/5/32 M8
Scheibe 8,4
Skt-Schraube M8x16
Montage Profilverbindung
Gewindeleiste 15/5/32 M6
Skt-Schraube M6x12
Keilsicherungsscheibe M6
Skt-Schraube M6x16
17
