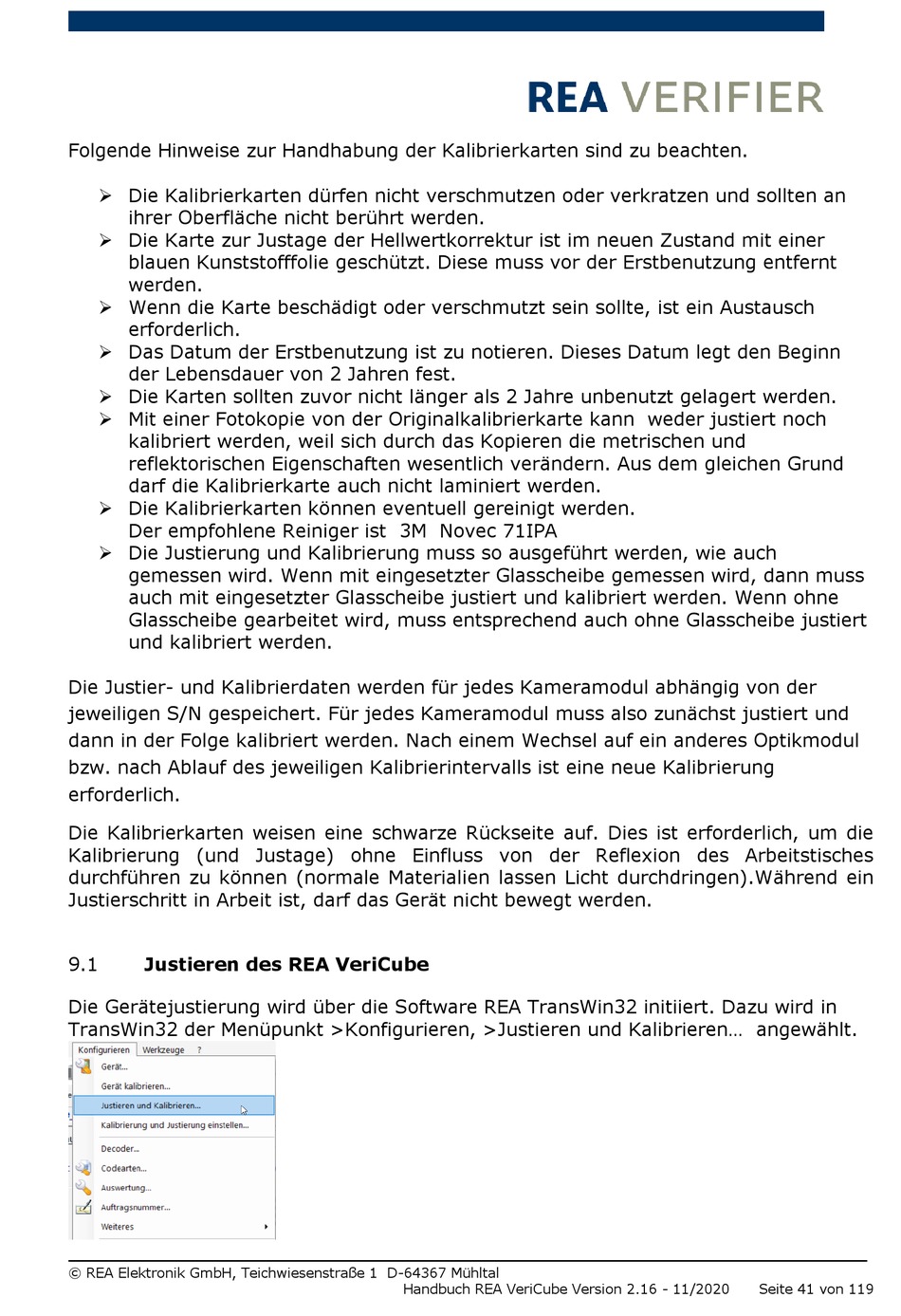

Justieren Des Rea Vericube - REA VERIFIER VeriCube Bedienhandbuch

Folgende Hinweise zur Handhabung der Kalibrierkarten sind zu beachten.
 Die Kalibrierkarten dürfen nicht verschmutzen oder verkratzen und sollten an
ihrer Oberfläche nicht berührt werden.
 Die Karte zur Justage der Hellwertkorrektur ist im neuen Zustand mit einer
blauen Kunststofffolie geschützt. Diese muss vor der Erstbenutzung entfernt
werden.
 Wenn die Karte beschädigt oder verschmutzt sein sollte, ist ein Austausch
erforderlich.
 Das Datum der Erstbenutzung ist zu notieren. Dieses Datum legt den Beginn
der Lebensdauer von 2 Jahren fest.
 Die Karten sollten zuvor nicht länger als 2 Jahre unbenutzt gelagert werden.
 Mit einer Fotokopie von der Originalkalibrierkarte kann weder justiert noch
kalibriert werden, weil sich durch das Kopieren die metrischen und
reflektorischen Eigenschaften wesentlich verändern. Aus dem gleichen Grund
darf die Kalibrierkarte auch nicht laminiert werden.
 Die Kalibrierkarten können eventuell gereinigt werden.
Der empfohlene Reiniger ist 3M Novec 71IPA
 Die Justierung und Kalibrierung muss so ausgeführt werden, wie auch
gemessen wird. Wenn mit eingesetzter Glasscheibe gemessen wird, dann muss
auch mit eingesetzter Glasscheibe justiert und kalibriert werden. Wenn ohne
Glasscheibe gearbeitet wird, muss entsprechend auch ohne Glasscheibe justiert
und kalibriert werden.
Die Justier- und Kalibrierdaten werden für jedes Kameramodul abhängig von der
jeweiligen S/N gespeichert. Für jedes Kameramodul muss also zunächst justiert und
dann in der Folge kalibriert werden. Nach einem Wechsel auf ein anderes Optikmodul
bzw. nach Ablauf des jeweiligen Kalibrierintervalls ist eine neue Kalibrierung
erforderlich.
Die Kalibrierkarten weisen eine schwarze Rückseite auf. Dies ist erforderlich, um die
Kalibrierung (und Justage) ohne Einfluss von der Reflexion des Arbeitstisches
durchführen zu können (normale Materialien lassen Licht durchdringen).Während ein
Justierschritt in Arbeit ist, darf das Gerät nicht bewegt werden.
9.1

Justieren des REA VeriCube

Die Gerätejustierung wird über die Software REA TransWin32 initiiert. Dazu wird in
TransWin32 der Menüpunkt >Konfigurieren, >Justieren und Kalibrieren... angewählt.
