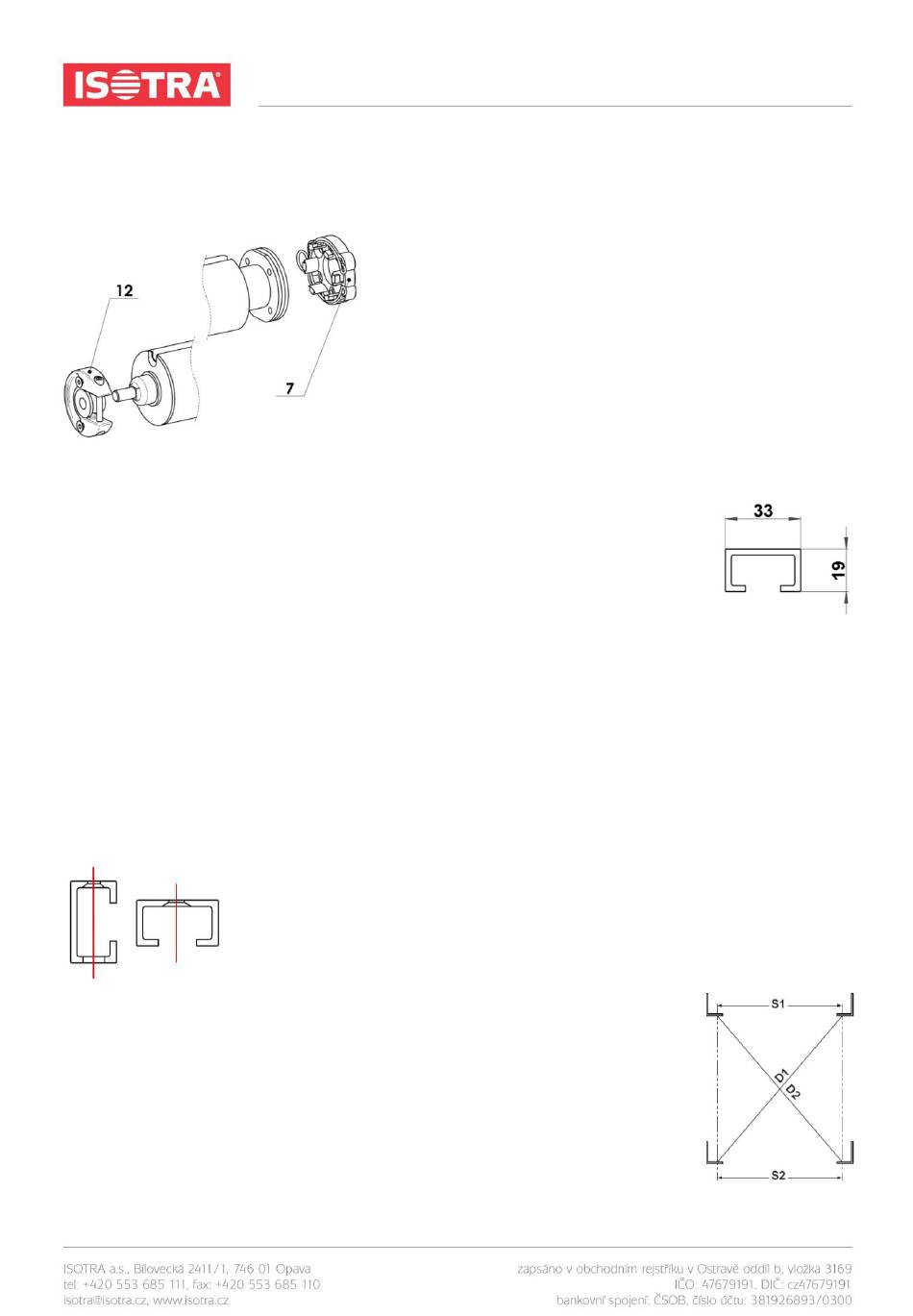

Der Wickel wird an der Motorseite in den Halter HiPro (7) aufgesetzt und mit einer Klemme gesichert und an der
Gegenseite werd er in eine Kunststoffhülse (12) eingelegt und mit einer Schraube gesichert.
6.3 MONTAGE DER FÜHRUNGSLEISTEN
Zuerst montieren Sie den Kasten an die Decke / Wand und anschließend die Führungsleisten.
Beim Model SCREEN LINE ist nur ein Model der Führungsleisten im Angebot enthalten, und zwar
der Typ GC20.
Die Leiste wird mit gemäß der Bestellung vorgebohrten Öffnungen geliefert, und zwar von der Front oder von der Seite.
Die Anordnung der Öffnungen ist jeweils wie folgt:
•
die Randöffnungen befinden sich ca 10 cm vom Rand der Leiste entfernt
•
dazwischen liegende Öffnungen befinden sich jeweils im Abstand von 50-80 cm gleichmäßig in der gesamten
Länge der Führungsleiste
Die markierte rote Linie bezeichnet die vertikale Achse für die Montageschrauben. Verwenden Sie die ausgebohrten
Führungsleisten als Schablone zur Übertragung der Position der Öffnungen an die Wand des Fensterflügels.
Zur Fertigstellung der Montage überprüfen Sie, ob die Führungsleisten parallel und
rechtwinkelig sind. Dies kann man durch die Messung von zwei Abständen „S1" und „S2" oder
der Diagonalen „D1" und „D2" vornehmen. Die Abstände müssen gleich sein bei ± 2mm. Die
richtige Anordnung der Führungsleisten ist notwendig, um die richtige Funktion des Rollos zu
gewährleisten; sonst kann die Funktion gestört sein.
Gültigkeit der Anleitung: 12.9.2022
ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
Dann schrauben Sie mithilfe von für den Konstruktionstyp (Stahlkonstruktion, Zement,
Mauerwerk u.ä.) geeigneten Schaftschrauben und Einzelteilen die Führungsleisten an die
Wand. Für die frontale Montage der Führungsleiste werden werden selbstklebende Deckel zur
Abdeckung der Öffnungen der Befestigungsschrauben geliefert.
