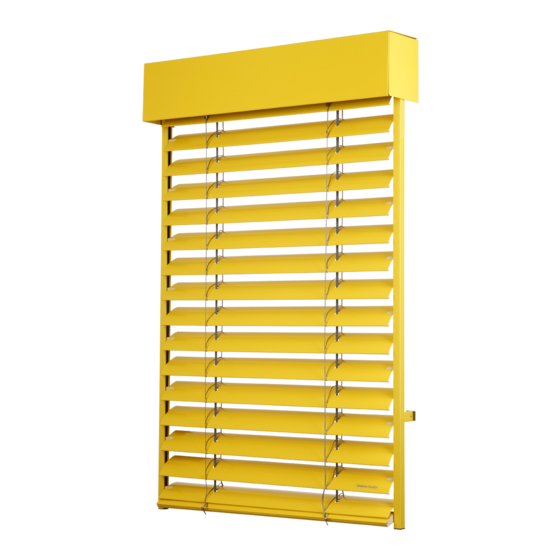

Isotra Cetta Flexi Montageanleitung

AUSSENJALOUSIEN

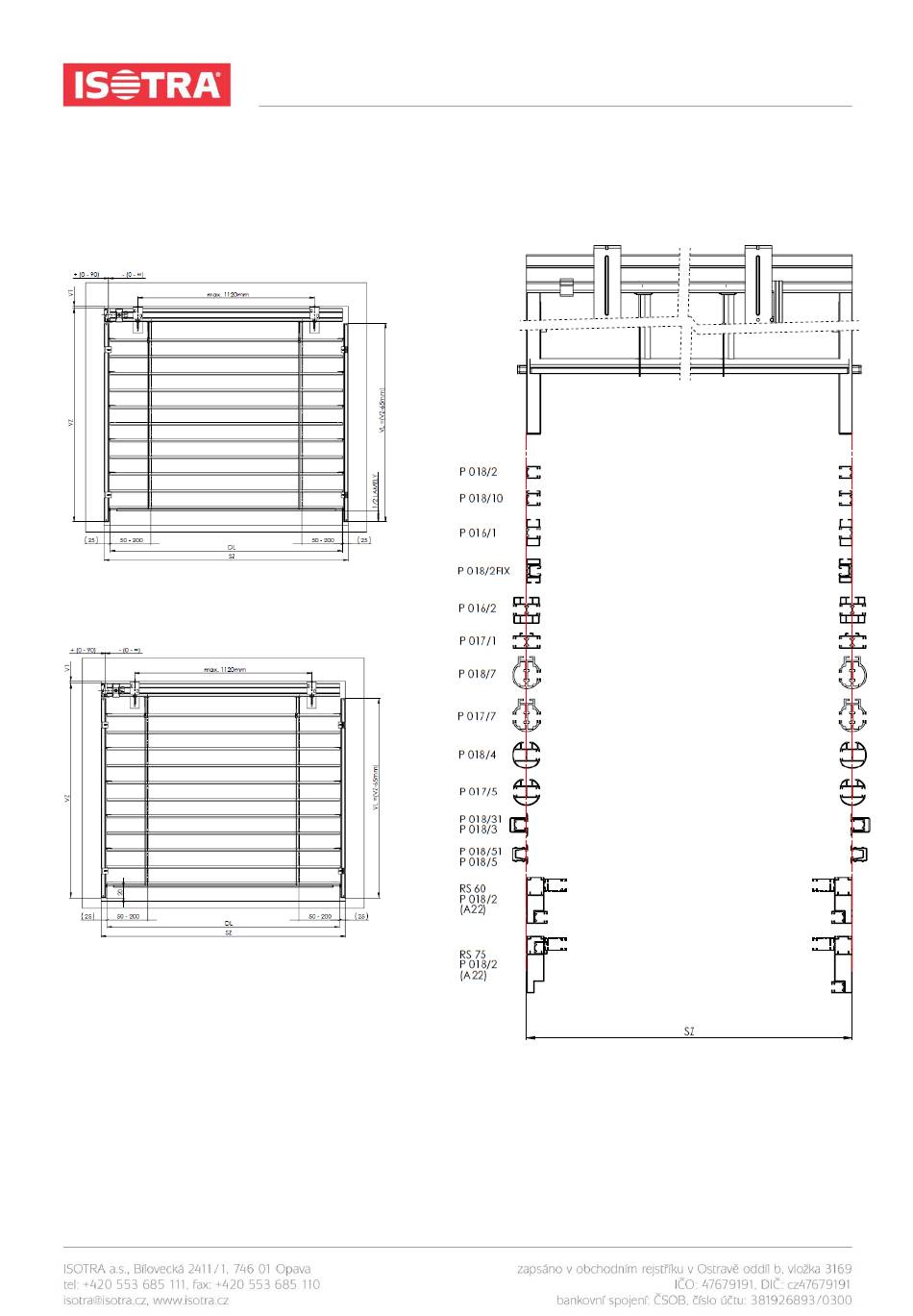

Führung durch die Führungsschiene - senkrecht
Führung durch die Führungsschiene – nicht
senkrecht
SZ – Breite der Jalousie
VL – Länge der Führungsleiste
VZ – Höhe der Jalousie
DL – Länge der Lamelle
VL = VZ – 65 mm
V1 = Höhe der Jalousiehalter
Gültigkeit der Anleitung: ab 09.11.2023
AUFMASS - UND MONTAGEANLEITUNG
montáž do okenního otvoru (strop)
montáž před okenního otvoru (stěna)
Die Jalousien Woodlite 50 können sowohl in die Nische,
als auch vor die Nische angebracht werden, mit der
Montage auf die Decke oder an die Wand.
Die Breite und Höhe der Jalousie wird folgendermaßen
es wird die tatsächliche Breite der Nische an drei
Punkten gemessen, als Bestellmass soll in das
Bestellformular der kleinste gemessene Wert abzüglich 5
in das Bestellformular wird in der Regel die Breite der
Nische eingetragen, die von der Jalousie abgeblendet
Die Jalousien werden mit einer Breite von 600 mm bis 3
000 mm mit einer Genauigkeit auf Millimeter mit
es wird die Gesamthöhe samt der Oberschiene und
Die Jalousien werden mit einer Höhe bis 3 000 mm
(max. Breite 3 000 mm) mit einer Genauigkeit auf
Millimeter mit Toleranz von ± 1 mm hergestellt.
Fensternische (Decke)
der Fensternische (Wand)
a) Befestigung in die Fensternische
mm eingetragen werden.
b) Befestigung an die Nische
Toleranz von ± 1 mm hergestellt.
Jalousiehalter gemessen.
WOODLITE 50
Montage in die
Montage vor
1. Ausmessung
gemessen:
b ... (Breite)
werden soll.
h ... (Höhe)
