- Seite 1 TECHNISCHES HANDBUCH AUSSENROLLLADEN...
- Seite 2 Grundlegende Produktspezifi kation 8 - 9 Außenrollladen Stakusit Grundlegende Produktspezifi kation 11 - 12 Vivera, Plasterax, Stakusit Außenrollladen – Vermessen and Montage 13 - 16 Außenrollladen – Schematic Sections 17 - 21 Außenrollladen in den Sturz HELUZ Grundlegende Produktspezifi kation...
-
Seite 3: Produkt-Ce-Zeichen
AUSSENROLLOS Produkt-CE-Zeichen Alle Aussenrollladen der Firma ISOTRA a.s. entsprechendder dem Standard ČSN EN 13659:2007 Europäische Konformitätszeichen CE Europäische Konformitätszeichen CE – Markierung auf Produkten: – Markierung auf den kommerziellen Begleitdokumenten: ISOTRA a.s. ISOTRA a.s. Bílovecká 2411/1, 746 01 Opava Bílovecká 2411/1, 746 01 Opava IČ: 47679191... -
Seite 4: Elektrische Betätigungsmöglichkeit

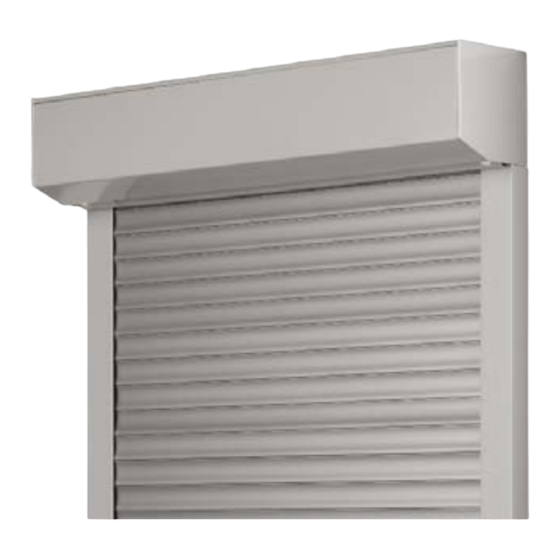

Vivera Hoher Grad der Abblendung und der Außengeräuschpegelsenkung Elektrische Betätigungsmöglichkeit Geeignet für die Zusatzmontage an den Fensterrahmen oder die Fassade Aluminiumlamellen gefüllt mit PUR Schaum oder Kunststofflamellen Ausführungsmöglichkeit mit integriertem Insektennetz... -
Seite 5: Außenrollladen Vivera/Vivera-Sectra Grundlegende Produktspezifi Kation
AUSSENROLLOS Außenrollladen Vivera/Vivera-Sectra Grundlegende Produktspezifi kation 2-00330-XXXX-E Betätigung Kurbel - sie dient zum Heraufziehen und Herablassen der Rollladen. Die Kurbel besteht aus Kunststoff und Stahl (Rohr Ø 15,5 mm oder Ø 13 mm). Die Durchführung bzw. der Durchgang der Kurbel unter einem Winkel von 45° oder 90°. -
Seite 6: Technische Daten
2,6 Kg/m 3,6 Kg/m 2,85 Kg/m Max. Breite 2900 2700 2000 4000 Max. Fläche 6,5 m 5,8 m 2,9 m 8,5 m Vivera Aufwickeltabelle für 40 mm Welle Achtkant* M317 M328 RM37 MY442 Boxgröße Rollladenhöhe (mm) 1270 1390 1210 1600 1720... - Seite 7 AUSSENROLLOS Plasterax Hoher Grad des Abblendens und der Außengeräuschpegelsenkung Elektrische Betätigungsmöglichkeit Geeignet für das Verputzen unter die Fassade oder das Wärmeschutzsystem Aluminiumlamellen ausgeschäumt oder Kunststofflamellen Ausführungsmöglichkeit mit integriertem Insektennetz...
-
Seite 8: Außenrollladen Plasterax/Plasterax-Sectra Grundlegende Produktspezifi Kation
Außenrollladen Plasterax/Plasterax-Sectra Grundlegende Produktspezifi kation 2-00332-XXXX-E Betätigung Kurbel - sie dient zum Heraufziehen und Herablassen der Rollladen. Die Kurbel besteht aus Kunststoff und Stahl (Rohr Ø 15,5 mm oder Ø 13 mm). Die Durchführung bzw. der Durchgang der Kurbel unter einem Winkel von 45° oder 90°. Band - es dient zum Heraufziehen und Herablassen der Rollladen. - Seite 9 AUSSENROLLOS Technische Daten Lamelle M317 M328 RM37 MY442 Technische Daten (mm) Abdeckhöhe 36,6 Dicke Materialstärke 0,28 Gewicht 2,8 Kg/m 2,6 Kg/m 3,6 Kg/m 2,85 Kg/m Max. Breite 2900 2700 2000 4000 Max. Fläche 6,5 m 5,8 m 2,9 m 8,5 m Plasterax Aufwickeltabelle für 40 mm Welle Achtkant* M317...
- Seite 10 Stakusit Montage des Rollladens gemeinsam mit dem Fenster als ein Ganzes in die Fensteröffnung mit PUR-Schaum gefüllte Aluminiumlamellen oder Kunststofflamellen Füllung der Box mit einer Polyurethaneinlage bei keinerlei Eingriff in die Lichtweite des Fensters und gleichzeitiger Anbringung über dem Fenster Revisionsklappe von innen...
-
Seite 11: Außenrollladen Stakusit Grundlegende Produktspezifi Kation
AUSSENROLLOS Außenrollladen Stakusit Grundlegende Produktspezifi kation 2-00406-XXXX-C Betätigung Band - es dient zum Heraufziehen und Herablassen der Rollladen. Das Band mit einer Breite von 14 mm weiß oder braun. Feder - sie dient zum Heraufziehen und Herablassen der Rollladen. Der Rollladen wird manuell betätigt, wobei die Rückaufwicklung der Rollladen von einer in der Welle gelagerten vorgespannten Feder gewährleistet wird. - Seite 12 Technische Daten Lamelle M317 M328 RM37 Technische Daten (mm) Abdeckhöhe 36,6 Dicke Materialstärke 0,28 Gewicht 2,8 Kg/m 2,6 Kg/m 3,6 Kg/m Max. Breite 2900 2700 2000 Max. Fläche 6,5 m 5,8 m 2,9 m Aufwickeltabelle für 40 mm Welle Achtkant* Boxgröße Rollladenhöhe (mm) 145 x 190...
-
Seite 13: Außenrollladen Vivera, Plasterax, Stakusit
AUSSENROLLOS Außenrollladen Vivera, Plasterax, Stakusit Vermessen Rolladen mit Vorbaukasten Rolladen mit Aufsatzkasten Rolladen mit Putzträgerkasten Raumhöhe für die Anbringung des Kastens. Muss mit der tatsächlichen Höhe des Kastens verglichen werden. Die Bestellmaße sind Maße des fertigen Rolladens: Breite des Rolladens = X Höhe des Rolladens = Y... - Seite 14 Bedienung mit Streifen oder Schnur: Standardbohrung mit stirnseitig nicht 5. Die Streifendurchführung, Plastikrohr, Streifenrolle, usw., an abgeschrägtem den Streifen einschieben. (Rolle nach unten, Bürste nach oben). Bohrloch 6. Den Streifen oder die Schnur in den Federhänger so aufhän- gen, dass der Streifen bei der Bewegung der Panzerung nach oben automatisch an den Aufroller aufgewickelt wird (je nach Stufenweise Bohrung der Ausführung muss der Aufroller off...
-
Seite 15: Montagevarianten
AUSSENROLLOS Montagevarianten Rollladenmontagen Vivera und Sectra Montage A Montage am Fensterrahmen. Die Öffnung für die Durchführung der Betätigungsmechanismen in den Innenraum vorbereiten, je nach Betätigungsart eine Durchführung für die Schnur, die Kurbel oder das Stromkabel bereitstellen und der Rollladen in die untere Lage herablassen. - Seite 16 Rollladenmontagen Vivera und Sectra Montage B Rückmontage am Fensterrahmen. Die Box ist mit der Stirn am Fensterrahmen angeschraubt und die Führungen sind je nach Boxgröße vom Fenster entfernt. Die Öffnung für die Durchführung der Betätigungsmechanismen in den Innenraum vorbereiten, je nach Betätigungsart eine Durchführung für die Schnur, die Kurbel oder...
- Seite 17 AUSSENROLLOS Schematische Schnitte für einzelne Betätigungsarten Mit dem Band betätigter Rollladen – Vertikalschnitt...
- Seite 18 Mit dem Kurbelaufwickler betätigter Rollladen – Vertikalschnitt...
- Seite 19 AUSSENROLLOS Mit der Kurbel betätigter Rollladen – Vertikalschnitt...
- Seite 20 Mit der Feder betätigter Rollladen – Vertikalschnitt...
- Seite 21 AUSSENROLLOS Mit dem Motor betätigter Rollladen – Vertikalschnitt 230 V 230 V...
-
Seite 22: Außenrollladen Für Den Sturz Heluz
Außenrollladen für den Sturz HELUZ Grundlegende Produktspezifi kation 2-00528-XXXX-B Betätigung Band - es dient zum Heraufziehen und Herablassen der Rollladen. Das Band mit einer Breite von 22 mm grau. Motor - mit einem Drehmoment von 4 - 20 Nm wird in die Achtkantwelle mit einem Durchmesser von 40 mm oder 60 mm eingebaut. In Abhängigkeit von den Rollladenmaßen können nur mit einem Motor auch mehrere Rollladen gleichzeitig betätigt werden. - Seite 23 AUSSENROLLOS Technische Daten Lamelle M317 M328 MY442 Technische Daten (mm) Abdeckhöhe Dicke Materialstärke 0,28 Gewicht 2,8 Kg/m 2,6 Kg/m 2,85 Kg/m Max. Breite 2900 2700 4000 Max. Fläche 6,5 m 5,8 m 8,5 m * Aufwickeltabelle für 60 mm Welle Achtkant Boxgröße Rollladenhöhe (mm) 2800...
-
Seite 24: Vermessen Und Montage Der Rollladen In Den Sturz Heluz
Vermessen und Montage der Rollladen in den Sturz HELUZ Büchsen für die Führungsschienen können ins Isolationssandwich eingesenkt werden. Die Führungsschienen der Rollladen kann man eben- falls mittels der Halterungen an den Fensterrahmen befestigen. Bestückung der Rollladenbüchse mit der eingesenkten Führungsschiene- Standardmontage Rollladenbreite Führungsschiene Montageschaum... -
Seite 25: Betätigung
AUSSENROLLOS Bestückung des Fensterahmens für die Rollladenmontage Der Abstand von der Außenziegelverblendung des Sturzes zum Außenteil des Fensterrahmens beträgt 220 mm. Dieser Abstand ist für die Rollladen- sowie Jalousienmontage identisch. Der Abstand von 165 mm ist für die Verwendung der eingefügten Isolation für die Rollladenmontage geeignet. -
Seite 26: Einsenken Der Komponenten Bei Der Motorischen Betätigung
Einsenken der Komponenten bei der motorischen Betätigung Bei der Motorbetätigung ist der Elektromotor in der Rollladenwelle untergebracht. Hier wird weder der Aufwicklerkasten noch die Gurtdurch- führung aufgesetzt. Hier werden neben dem Sturz der Abzweigkasten, das Kabelhülsenrohr und gegebenenfalls die Schalterdose angebracht. Inmitten des Sturzes wird Kein Polystrol im Sturz ausschneiden! Abzweigkasten Bett aus Zementmörtel... - Seite 27 AUSSENROLLOS Zubehör Kastenarten Zylindrischer Kasten, Schräge 20° (Vivera, Vivera-Sectra) Zylindrischer Kasten, Schräge 45° (Vivera, Vivera-Sectra) Zylindrischer Kasten, Direktausführung, 90° (Vivera, Vivera-Sectra) Zylindrischer Kasten, Direktausführung, 90° (Vivera, Vivera-Sectra) Zylindrischer viertelrunder Kasten (Vivera, Vivera-Sectra) Teile des zylindrischen Kastens zum Verputzen, Schräge 201 (Plasterax, Plasterax-Sectra)* *Für Unterputzboxen bzw.
-
Seite 28: Typen Der Führungsschienen
Typen der Führungsschienen Führungsschiene A3 (3-01081) Führungsschiene A4 (3-01082) Führungsschiene A5 (3-01083) Führungsschiene A3-ES (3-01107) Führungsschiene A8-12 (3-01085) Führungsschiene A8-20 (3-01086) - Seite 29 AUSSENROLLOS Führungsschiene A15 (3-01084) Führungsschiene A20 (6-001926) Führungsschiene DF-A3 (3-01087) Führungsschiene DF-A5 (3-01088)
-
Seite 30: Außenrollladen
Außenrollladen Bestellungsformular... - Seite 31 AUSSENROLLOS Außenrollladen Bestellungsformular...
- Seite 32 Außenrollladen Bestellungsformular...
- Seite 33 AUSSENROLLOS Notizen...
- Seite 34 Notizen...
- Seite 35 AUSSENROLLOS Notizen...
- Seite 36 ISOTRA a.s. ISOTRA Partner Bílovecká 2411/1, 746 01 Opava Tschechische Republik Tel.: +420 553 685 111 Fax: +420 553 685 110 E-mail: isotra@isotra.cz www.isotra.cz Ausgabe: 12/2012...
