5.3

Verlauf

In der Ansicht Verlauf werden die aufgezeichneten Messwerte
einer Messstelle grafisch dargestellt und gespeichert.
Die Ansicht Verlauf gibt es in zwei Versionen:
● Ansicht im frei zugänglichen Bereich
● Ansicht im passwortgeschützten Bereich mit erweitertem Funk-
tionsumfang
Im passwortgeschützten Bereich können die gewünschte Mess-
stelle und das Speicherintervall eingestellt werden.

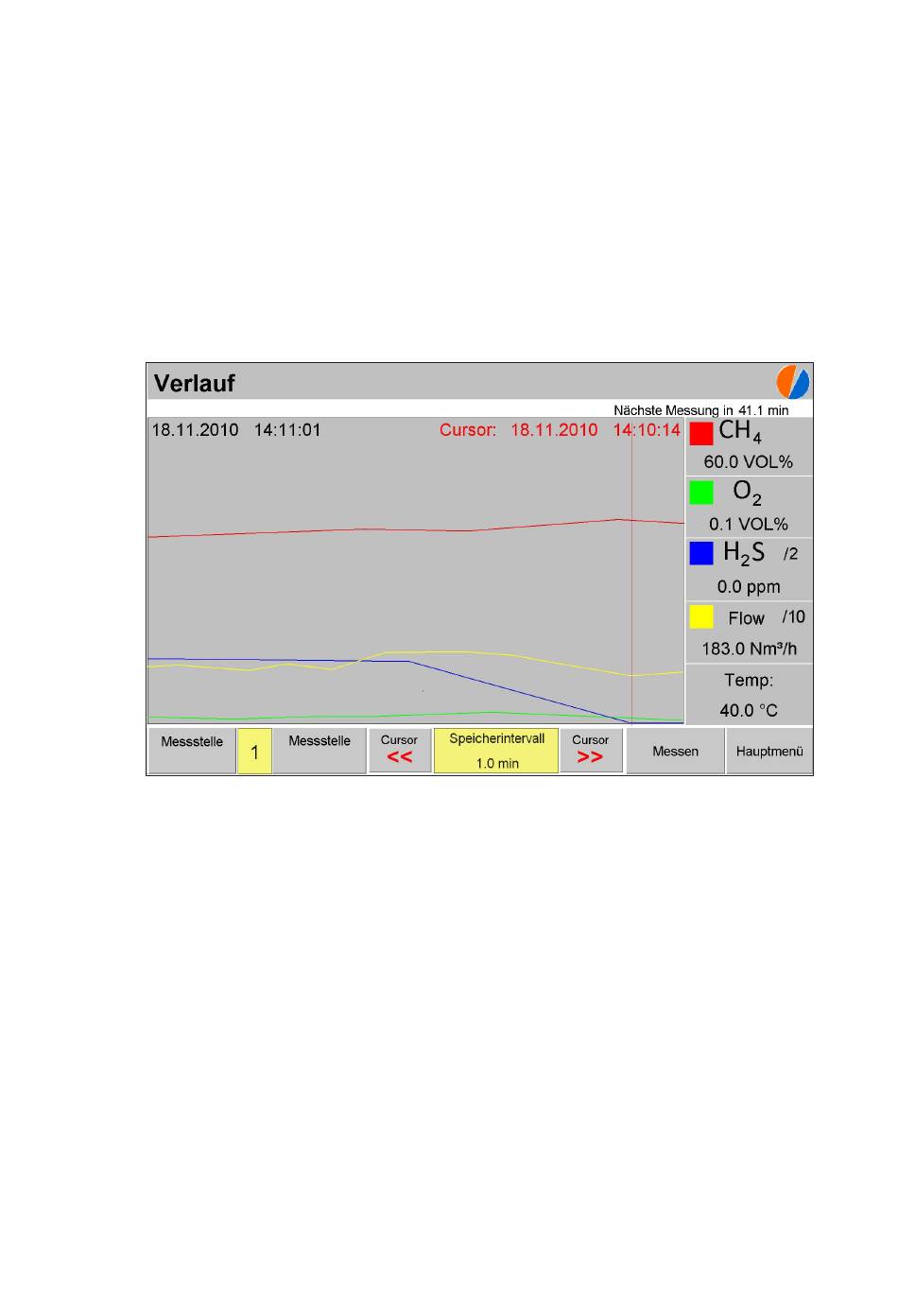

Abb. 12: Ansicht Verlauf
Folgende Messwerte werden über den zeitlichen Verlauf grafisch
dargestellt:
● Methan CH
4
● Sauerstoff O
2
● Schwefelwasserstoff H S
2
● Durchfluss (Flow)
Erläuterungen zur Kurvendarstellung
Die Kurven H S und Flow werden skaliert dargestellt. Die Fak-
2
toren werden angegeben. Im Beispiel von Abb. 12 betragen die
Faktoren 2 bzw. 10. Das heißt, die tatsächlichen Messwerte wer-
24 │ 5 Beschreibung wichtiger Menüs und Ansichten
