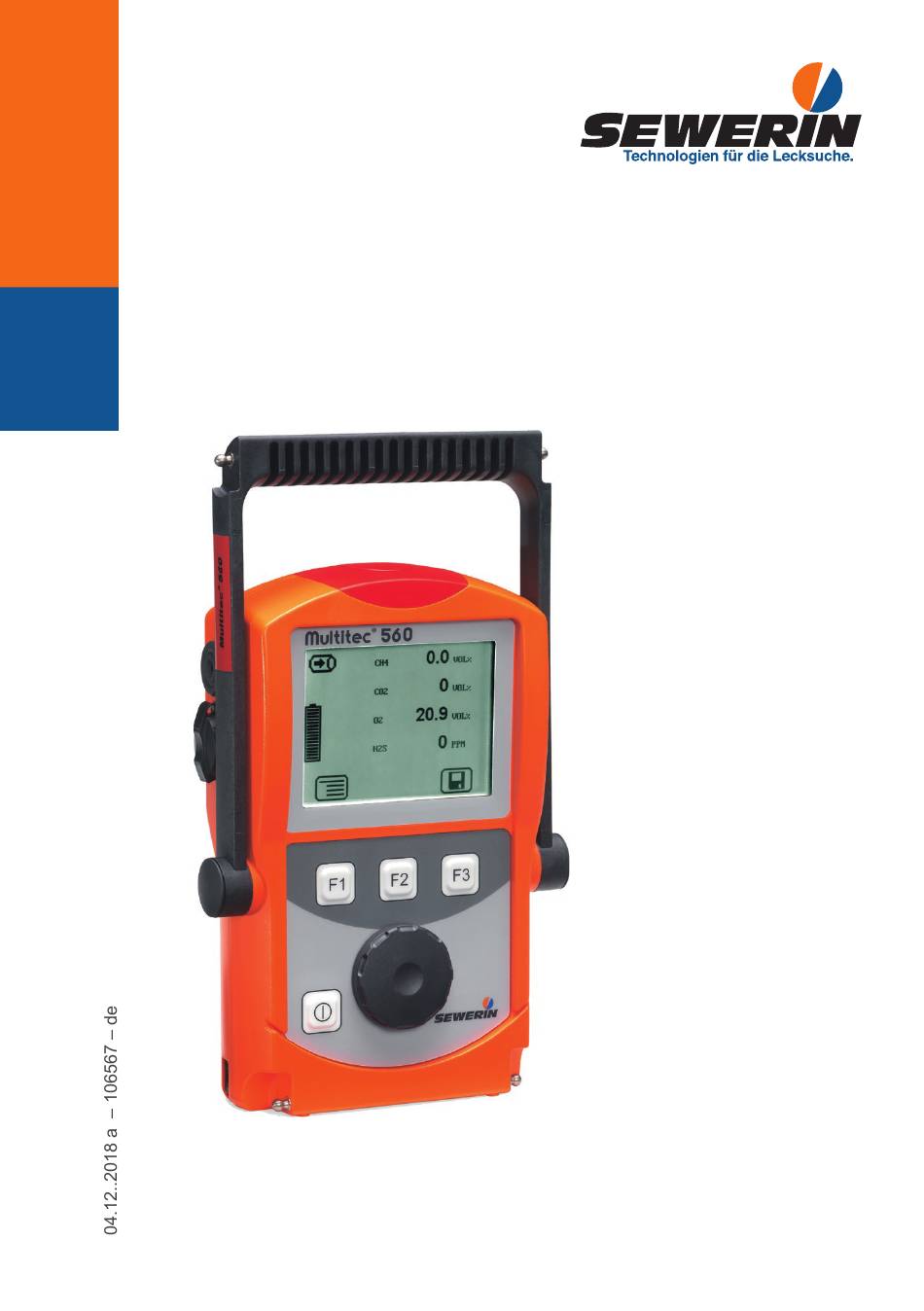

- Seite 1 Multitec ® Betriebsanleitung...

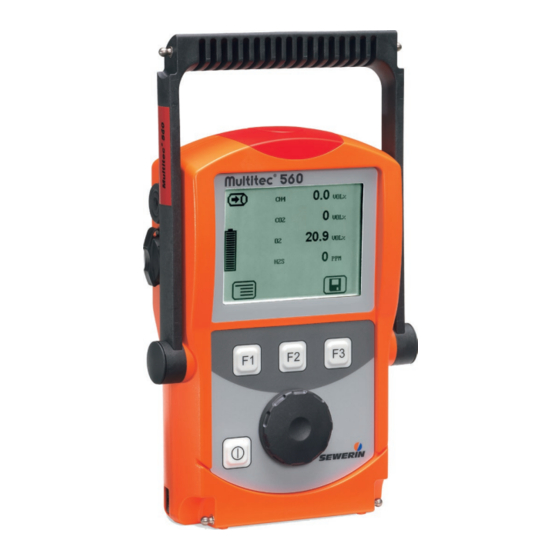

- Seite 2 ® Befestigungspunkt Bügel Signalleuchte Summer Gaseingang USB-Schnittstelle Display Funktionstasten Menü-Knopf EIN/AUS-Taste Anschluss für Befestigungspunkt Stromversorgung Abb. 1: Geräteübersicht Multitec 560 Alarm Messwert Einheit Symbol Warnen ExTox Kapazität Batterie/Akku Aktuelle Belegung der Funktionstasten F1 – F3 Abb. 2: Display Multitec 560...
-
Seite 3: Displaysymbole
Displaysymbole Menü Störung Funktionsprüfung durch- führen Tabulator (ins nächste Ein- Abbrechen gabefeld springen) Summer aus Löschen Speichern Information Messung stoppen Warnen ExTox Gasmessen Gespeicherte Bemerkung Kapazität aufrufen Batterie/Akku Gespeicherten Prüfer auf- rufen... - Seite 4 Hinweise zu diesem Dokument Warnhinweise und Hinweise haben folgende Bedeutung: GEFAHR! Gefahr für Personen. Folge sind schwere Verletzung oder Tod. WARNUNG! Gefahr für Personen. Folge können schwere Verletzung oder Tod sein. VORSICHT! Gefahr für Personen. Folge können Verletzung oder ein Ge- sundheitsrisiko sein.
-
Seite 5: Inhaltsverzeichnis
Inhalt Seite Allgemeines ................1 Gewährleistung .................1 Verwendungszweck ..............2 Bestimmungsgemäße Verwendung ..........3 Allgemeine Sicherheitshinweise ..........4 Ausstattung ................5 Optische und akustische Signale ..........5 Sensoren ...................6 Explosionsschutz ..............7 2.3.1 Passiver Explosionsschutz .............7 2.3.2 Aktiver Explosionsschutz ............8 Bedienung ................9 Allgemeines zur Bedienung ............9 3.1.1 Tasten und Menü-Knopf ............9 3.1.2 Menüs und Menüpunkte wählen/verlassen ......10... - Seite 6 Inhalt Seite Stromversorgung ..............27 Geeignete Batterie- und Akkutypen ........27 Betrieb mit Akkus ..............28 4.2.1 Laden ...................28 4.2.2 Akkupflege ................29 Batteriealarm ................30 Batterie-/Akkuwechsel .............30 Instandhaltung ..............32 Funktionsprüfung ..............32 5.1.1 Allgemeines zur Funktionsprüfung ........32 5.1.1.1 Umfang................32 5.1.1.2 Häufigkeit ................33 5.1.1.3 Dokumentation ..............33 5.1.1.4 Integrierte Funktionsprüfung ..........33 5.1.1.5...
- Seite 7 Inhalt Seite Störungen ................49 Anhang ...................50 Technische Daten und zulässige Einsatzbedingungen ...50 Alarme ..................51 7.2.1 Merkmale ................51 7.2.2 Arbeitsplatzgrenzwerte (AGW) und Überschreitungsfaktoren (KZW und LZW) ......53 7.2.3 Alarmschwellen (Lieferzustand) ...........54 7.2.4 Einstellbereiche der Gasarten ..........54 Grenzwerte für die Funktionsprüfung ........55 Speicherkapazität ..............56 Sensoren .................57 7.5.1...
-
Seite 8: Allgemeines
Hermann Sewerin GmbH durchgeführt werden. ● Verwenden Sie für das Produkt nur Zubehör der Hermann Sewerin GmbH. Die Hermann Sewerin GmbH haftet nicht für Schäden, die durch Nichtbeachtung dieser Hinweise eintreten. Die Gewährleistungs- bedingungen der Allgemeinen Geschäftsbedingungen (AGB) der Hermann Sewerin GmbH werden durch die Hinweise nicht erweitert. -
Seite 9: Verwendungszweck
1 Allgemeines Verwendungszweck Das Multitec 560 kann als Gasmess- und Gaswarngerät einge- setzt werden. Das Gerät ist standardmäßig mit Infrarotsensoren für die Messung von Kohlenwasserstoffen C und Kohlendioxid CO ausgestat- tet. Zusätzlich kann es mit elektrochemischen Sensoren für die Messung von O S und CO ausgerüstet werden. -
Seite 10: Bestimmungsgemäße Verwendung
1 Allgemeines Bestimmungsgemäße Verwendung Das Gerät ist für den professionellen Einsatz im Wohn- und Ge- schäftsbereich sowie für Klein- und Gewerbetriebe vorgesehen. Die Verwendung setzt die nötigen Fachkenntnisse voraus. Das Gerät darf zur Messung folgender Gase eingesetzt werden (abhängig von der Zusatzausstattung): ●... -
Seite 11: Allgemeine Sicherheitshinweise
1 Allgemeines Allgemeine Sicherheitshinweise ● Das Gerät wurde auf Explosionsschutz nach europäischer Norm (CENELEC) geprüft. ● Der Arbeitsraum muss gut belüftet sein. ● Das Gerät darf nur an Frischluft eingeschaltet werden. ● Im Messbetrieb dürfen die Anwendungsfälle nur an Frischluft gewechselt werden. -
Seite 12: Ausstattung
2 Ausstattung Ausstattung Optische und akustische Signale Das Gerät ist mit zwei Signalgebern ausgestattet: ● Signalleuchte auf der Oberseite des Geräts (optisches Signal) ● Summer an der Seite des Geräts (akustisches Signal) Die Signale zeigen Alarme und Störungen an (siehe Kap. 6 auf Seite 49). -
Seite 13: Sensoren
2 Ausstattung WARNUNG! Lebensgefahr durch gefährliche Gas- konzentrationen Bei Alarm besteht immer Gefahr. ● Ergreifen Sie sofort alle notwendigen Maßnahmen für Ihre eigene Sicherheit und die anderer Personen. Detaillierte Informationen zu Alarmen finden Sie in Kap. 7.2 auf Seite 51. Sensoren Das Gerät ist mit zwei Arten von Sensoren ausgestattet: ●... -
Seite 14: Explosionsschutz
2 Ausstattung Explosionsschutz 2.3.1 Passiver Explosionsschutz Das Gerät ist folgenden Explosionsschutzgruppen zugeordnet: Explosionsschutz- gilt für folgende Atmo- bei Ver- gruppe sphäre wendung II2G Ex d e ib IIB T4 Gb – Methan CH Gerät ohne – Propan C Trageta- – Butan C sche TG8 –... -
Seite 15: Aktiver Explosionsschutz
2 Ausstattung 2.3.2 Aktiver Explosionsschutz Die Funktionssicherheitsprüfung gilt für: Anwendungsfall: Warnen ExTox Gasarten: Messbereich: gemäß – Methan CH 0 – 100 % UEG Gase: Messbereich: gemäß – Sauerstoff O 0 – 25% O – Kohlendioxid CO 0 – 5 % CO /4/, /5/ –... -
Seite 16: Bedienung
3 Bedienung Bedienung Allgemeines zur Bedienung 3.1.1 Tasten und Menü-Knopf Das Gerät besitzt mit der EIN/AUS-Taste nur ein Bedienelement mit unveränderlicher Funktion. Nach dem Einschalten des Geräts gibt das Display die Bedienung mittels Menü-Knopf und Funktionstasten vor. Bedienelement Handlung Funktion EIN/AUS-Taste drücken ●... -
Seite 17: Menüs Und Menüpunkte Wählen/Verlassen
3 Bedienung 3.1.2 Menüs und Menüpunkte wählen/verlassen Über das Hauptmenü (kurz: Menü) werden Funktionen, Anwen- dungsfälle, Einstellungen u. ä. gewählt. Dazu enthält das Menü untergeordnete Menüs und Menüpunkte. Informationen zum Auf- rufen des Menüs finden Sie in Kap. 3.2.1 auf Seite 15. Untergeordnete Menüs/Menüpunkte wählen Untergeordnete Menüs bzw. Menüpunkte werden mithilfe von Menü-Knopf und/oder Funktionstasten angewählt und geöffnet. -
Seite 18: Gerät Einschalten
Signal. Display Sind Pixel des Displays ausge- wird invers dargestellt. fallen? Auf dem Display erscheint das Startbild. Anzeige von: – Gerätetyp: Multitec 560 – Benutzer: Max Mustermann Stw. Musterstadt Abt. Entstörung – Firmwareversion: V1.000 – Datum und Uhrzeit Abb. - Seite 19 3 Bedienung Anzeige von: – Symbol: Warnen ExTox – messbare Gase – Messbereich – Alarmschwellen – Kapazität Batterie/Akku Abb. 4: Eröffnungsbild für Anwendungsfall Gasmessen Das Gerät wechselt in den Messbetrieb. Anzeige von: – aktuelle Messwerte; entspre- chen beim Einschalten an Frischluft dem Nullpunkt Abb.
-
Seite 20: Anwendungsfall Wählen/Wechseln
3 Bedienung 3.1.4 Anwendungsfall wählen/wechseln WARNUNG! Lebensgefahr bei Verwendung dejus- tierter oder defekter Geräte Wird das Gerät als Gaswarngerät eingesetzt (Anwen- dungsfall Warnen ExTox) muss das Gerät regelmäßig vor dem Einsatz überprüft werden. ● Führen Sie arbeitstäglich vor Beginn der Arbeiten eine Funktionsprüfung durch. -
Seite 21: Messbetrieb
3 Bedienung ● Einstellungen (siehe Kap. 3.3 auf Seite 20) In den Einstellungen können die Geräteeinstellungen geändert werden. Außerdem sind Informationen zum Gerät abrufbar. In den Einstellungen kann nicht gemessen werden. Die Einstellungen werden über das Menü im Messbetrieb auf- gerufen. -
Seite 22: Menü Aufrufen (Menüstruktur Messbetrieb)
3 Bedienung 3.2.1 Menü aufrufen (Menüstruktur Messbetrieb) Im Messbetrieb kann mit F1 das Menü aufgerufen werden. Nullpunkt Gasmessen Warnen ExTox Einstellungen Messung starten Protokolle Funktionsprüfung Geräteinfo zurück Abb. 6: Menü mit untergeordneten Menüs bzw. Menüpunkten Aus dem Menüpunkt Messung starten wird nach dem Start einer Messung der Menüpunkt Messung stoppen. -
Seite 23: Gasmessen
3 Bedienung Voraussetzungen für das korrekte Setzen des Nullpunktes ● Gerät wurde an Frischluft eingeschaltet ● Gerät saugt weiterhin Frischluft an Nullpunkt setzen (Manuelle Nullpunkteinstellung) 1. Drücken Sie Menü. 2. Wählen Sie den Menüpunkt Nullpunkt. Die Werte werden automatisch abgeglichen. Das Gerät wechselt wieder in den Messbetrieb. -
Seite 24: Einstellungen
Funktion Gespeicherte Bemerkungen aufru- fen zur Verfügung. Die gespeicherten Messdateien können mithilfe eines Readout- Programms auf einem Rechner ausgelesen werden. Das Pro- gramm ist verfügbar unter www.sewerin.com. Messung starten 1. Drücken Sie Menü. 2. Wählen Sie den Menüpunkt Messung starten. Die Aufzeich- nung des Messwertverlaufs beginnt. -
Seite 25: Protokolle
3 Bedienung Messung stoppen 1. Drücken Sie Messung stoppen. ODER a) Drücken Sie Menü. b) Wählen Sie den Menüpunkt Messung stoppen. 2. Bestätigen Sie die Sicherheitsabfrage mit Ja. 3. Geben Sie eine Bemerkung zur Messung ein. a) Wählen Sie mit dem Menü-Knopf nacheinander die benö- tigten Zeichen aus. -
Seite 26: Funktionsprüfung
3 Bedienung 3.2.8 Funktionsprüfung Mithilfe der Funktionsprüfung können der Gerätezustand und die Anzeigegenauigkeiten überprüft werden. Der Menüpunkt Funktionsprüfung ist nur dann sichtbar, wenn die integrierte Funktionsprüfung eingeschaltet ist. Hinweis: Im Lieferzustand ist die integrierte Funktionsprüfung abgeschal- tet. Detaillierte Informationen zur Funktionsprüfung finden Sie in Kap. 5.1 auf Seite 32. Ist die integrierte Funktionsprüfung eingeschaltet, erinnert das Gerät an die Durchführung der Funktionsprüfung. -
Seite 27: Einstellungen
Der Zugang ist durch einen PIN-Code geschützt. Im Liefer- zustand ist immer der PIN-Code 0001 eingestellt. Hinweis: Der PIN-Code kann jederzeit geändert werden. SEWERIN empfiehlt, nach der Erstinbetriebnahme einen ande- ren PIN-Code einzustellen, damit nur Berechtigte Zugang zu den Einstellungen haben. 3. Geben Sie den PIN-Code von links nach rechts ein. Die akti-... - Seite 28 3 Bedienung Ziffer ändern bestätigen 1. Ziffer Menü-Knopf drücken 2. Ziffer Menü-Knopf drücken 3. Ziffer Menü-Knopf drehen Menü-Knopf drücken 4. Ziffer Wenn der PIN-Code korrekt eingegeben wurde, erscheint nach Bestätigung der letzten Ziffer das Menü Einstellun- gen (Abb. 7). Andernfalls wechselt das Gerät wieder in den Messbetrieb.
-
Seite 29: Menüstruktur Einstellungen
PIN-Code Serviceintervall Anzeige Batterie Autostart Einheit Warnen Funktionsprüfung Sprache Zurück Alarme Datum/Uhrzeit Speicher Löschen Intervall Speichermodus Zurück Zurück Messbetrieb Abb. 8: Menüstruktur der Einstellungen Multitec 560 (Gasart Methan) Hinweis: Die Anzahl der verfügbaren Menüpunkte hängt von der optionalen Zusatzausstattung ab. -
Seite 30: Justage
3 Bedienung 3.3.3 Justage Das Justage-Menü dient zur Einstellung der Sensoren. WARNUNG! Lebensgefahr durch fehlerhafte Justage Eine fehlerhafte Justage kann zu falschen Messergebnis- sen führen. Dadurch wird der Nutzer u. U. nicht rechtzeitig vor gefährlichen Gaskonzentrationen gewarnt. ● Die Justage darf nur von Fachkräften durchgeführt werden. -
Seite 31: System
Im System-Menü werden allgemeine Angaben und Vorgaben für die Bedienung eingestellt. PIN-Code Ändern bzw. neu Festlegen des PIN-Codes. Hinweis: Bei Verlust des PIN-Codes muss der SEWERIN-Service kontak- tiert werden. Wenn der PIN-CODE auf 0000 eingestellt wird, erfolgt keine PIN-Code-Abfrage. Die Einstellungen sind dann frei zugänglich. Serviceintervall Festlegen der regelmäßig erforderlichen Inspektionen/Wartung... -
Seite 32: Autostart
3 Bedienung Anzeige Einstellen der Dauer der Displaybeleuchtung nach beliebigem Tastendruck sowie des Displaykontrasts. Batterie Einstellen des verwendeten Batterie-/Akkutyps. ACHTUNG! Sachschaden durch Überhitzen des Geräts möglich Wenn der Batterie-/Akkutyp nicht korrekt eingestellt ist, kann es zum Überhitzen des Geräts kommen. ●... -
Seite 33: Alarme
3 Bedienung 3.3.5 Alarme Einstellen der Alarmschwellen für Methan CH Detaillierte Informationen zu Alarmen finden Sie in Kap. 7.2 auf Seite 51. AL1-Alarm Einstellen des Voralarms. AL2-Alarm Einstellen des Hauptalarms. 3.3.6 Datum/Uhrzeit Einstellen von Uhrzeit, Tag, Monat und Jahr. Für das Datum ste- hen zwei Formate zur Auswahl. 3.3.7 Speicher Im Speicher-Menü... -
Seite 34: Stromversorgung
Batterien/Akkus Um den Explosionsschutz gemäß /16/ sicherzustellen, dürfen nur bestimmte Batterien/Akkus verwendet werden. ● Verwenden Sie nur von SEWERIN angebotene Batteri- en/Akkus. Andere als von SEWERIN angebotene Bat- terien/Akkus dürfen nur dann verwendet werden, wenn diese den Vorgaben gemäß /8/ entsprechen. -
Seite 35: Betrieb Mit Akkus
4 Stromversorgung Anforderungen an Batterien ● Alkaline-Batterien ● Bauform: Mignon (Größe AA), Typ: LR6 gemäß /11/ ● Die Kriech- und Luftstrecken zwischen den Polen dürfen gemäß /8/ nicht kleiner als 0,5 mm sein. Anforderungen an Akkus ● NiMH-Akkus ● Bauform: Mignon (Größe AA), Typ: HR6 gemäß /13/ ●... -
Seite 36: Akkupflege
4 Stromversorgung GEFAHR! Explosionsgefahr durch Funkenbildung Beim Laden von Akkus treten hohe Ladeströme auf. Das Netzteil ist nicht explosionsgeschützt. ● Laden Sie das Gerät nur außerhalb explosionsgefähr- deter Bereiche. Für das Laden benötigen Sie wahlweise: ● Netzgerät M4 ● Kfz-Kabel M4 Beachten Sie folgende Hinweise: ●... -
Seite 37: Batteriealarm
4 Stromversorgung Die Akkus werden vollständig entladen. Nach dem Entladen schaltet das Gerät automatisch auf Laden um. Batteriealarm Sobald die Restkapazität der Batterien/Akkus für den Betrieb des Geräts knapp wird, erfolgt ein Batteriealarm: Stufe 1: Batterien/Akkus fast leer – Symbol Kapazität Batterie/Akku blinkt –... - Seite 38 4 Stromversorgung 4. Legen Sie das Batteriefach formschlüssig wieder ein und schrauben Sie es fest. 5. Beim Einschalten des Geräts wird zuerst der Batterietyp ab- gefragt. Stellen Sie den Typ korrekt ein. Dauert der Batteriewechsel länger als 120 Sekunden, müssen beim nächsten Einschalten die Werte für Datum und Uhrzeit wie- der eingegeben werden.
-
Seite 39: Instandhaltung
5 Instandhaltung Instandhaltung In Anlehnung an die gesetzlichen Regelungen umfasst die In- standhaltung des Geräts folgende Punkte: ● Funktionsprüfung einschließlich Prüfung der Anzeigegenauig- keit ● Justage ● Wartung Alle Prüfungen müssen dokumentiert werden. Die Dokumentation muss mindestens ein Jahr aufbewahrt werden. WARNUNG! Lebensgefahr bei Verwendung dejus- tierter oder defekter Geräte Gaswarngeräte müssen regelmäßig vor dem Einsatz... -
Seite 40: Häufigkeit
Die Ergebnisse der Funktionsprüfung werden als Protokoll im Gerät gespeichert. Die Protokolle der Funktionsprüfungen können im Gerät jeder- zeit aufgerufen werden. Sie können mithilfe eines Readout- Programms auch auf einem Rechner ausgelesen werden. Das Programm ist verfügbar unter www.sewerin.com. -
Seite 41: Reihenfolge
5 Instandhaltung Ist eine Funktionsprüfung fällig, erscheint das Symbol Funktionsprüfung durchführen. Es ist so lange auf dem Display sichtbar, bis die integrierte Funktionsprü- fung vollständig und erfolgreich durchgeführt wurde. Wurde die Funktionsprüfung zwar vollständig, aber nicht in allen Punkten erfolgreich durchgeführt, bleibt das Symbol weiterhin sichtbar. -
Seite 42: Funktionsprüfung Durchführen
5 Instandhaltung Hinweis: Bei Verwendung anderer Prüfgase als SEWERIN-Prüfgase kön- nen Querempfindlichkeiten auftreten. Die Konzentration des verwendeten Prüfgases muss mit der ein- gestellten Prüfgaskonzentration übereinstimmen. Prüfgaskonzentration ändern Steht für die Prüfung kein Prüfgas mit den vorgegebenen Kon- zentrationen zur Verfügung, können die Werte im Justage-Menü... -
Seite 43: Funktionsprüfung Abschließen
5 Instandhaltung 3. Wählen Sie eine Teilprüfung aus (Menüpunkt Gerätezustand, Frischluft, Mischgas …). 4. Führen Sie die Teilprüfung durch. Detaillierte Informationen finden Sie in folgenden Kapiteln: − Gerätezustand Kap. 5.1.3 auf Seite 37 − Frischluft Kap. 5.1.4 auf Seite 39 − Prüfgas … Kap. 5.1.5 auf Seite 40 5.1.2.2 Funktionsprüfung abschließen Nachdem alle Teilprüfungen entsprechend den Beschreibungen in Kap. -
Seite 44: Gerätezustand Prüfen
5 Instandhaltung b) Bestätigen Sie Ihre Eingabe bzw. Auswahl abschließend mit OK. ODER Drücken Sie Esc, wenn für die Funktionsprüfung kein Prüfer hinterlegt werden soll. 3. Geben Sie ein Passwort ein. a) Wählen Sie mit dem Menü-Knopf nacheinander die benö- tigten Zeichen aus. -
Seite 45: Gehäuse
5 Instandhaltung Die Funktionsprüfung wurde aufgerufen. 1. Wählen Sie im Untermenü F-Prüfung … den Menüpunkt Gerätezustand. 2. Prüfen Sie alle zugehörenden Unterpunkte entsprechend den Beschreibungen in Kap. 5.1.3.1 bis Kap. 5.1.3.5. 3. Bestätigen Sie die Abfrage Gerätezustand OK? mit Ja, wenn bei der Prüfung aller Unterpunkte keine Mängel festgestellt wurden. -
Seite 46: Filter
Nach maximal 10 Sekunden muss eine Fehlermeldung er- scheinen. Die Pumpe ist dann in Ordnung. Wenn die Fehlermeldung nicht erscheint, ist die Pumpe mög- licherweise defekt. Das Gerät muss vom SEWERIN-Service geprüft werden. 2. Geben Sie den Gaseingang wieder frei. -
Seite 47: Anzeigegenauigkeit Bei Zufuhr Von Prüfgas Prüfen
5 Instandhaltung Erscheint die Meldung Status: OK nicht in angemessener Zeit, entspricht die angesaugte Luft nicht den im Gerät hinterlegten Grenzwerten (siehe Kap. 7.3 auf Seite 55). Wechseln Sie mit dem Gerät an einen anderen Ort und wiederholen Sie die Über- prüfung. -
Seite 48: Justage
5 Instandhaltung 6. Stoppen Sie die Prüfgaszufuhr. Das Gerät wechselt zurück in das Menü F-Prüfung …. Es erscheint die Meldung Prüfgas … OK. Wenn alle Teilprüfungen erfolgreich abgeschlossen wurden, ist auch die gesamte Überprüfung der Anzeigegenauigkeit bei Zufuhr von Prüfgas abgeschlossen. Teilprüfung für Prüfgas nicht erfolgreich Wenn eine Teilprüfung Mischgas …... -
Seite 49: Umfang
5 Instandhaltung 5.2.1 Umfang Bei der Justage müssen für jeden Messbereich einzeln abgegli- chen werden: ● Nullpunkt ● Empfindlichkeit Hinweis: Gleichen Sie für jeden Messbereich immer zuerst den Nullpunkt und danach die Empfindlichkeit ab. Bei der Justage müssen nur die Gase abgeglichen werden, de- ren Messwerte außerhalb der vorgegebenen Grenzwerte liegen (siehe Kap. -
Seite 50: Besonderheiten Bei Der Justage Mit Mischgas
5 Instandhaltung Hinweis: Bei Verwendung anderer Prüfgase als SEWERIN-Prüfgase kön- nen Querempfindlichkeiten auftreten. Die Konzentration des verwendeten Prüfgases muss mit der ein- gestellten Prüfgaskonzentration übereinstimmen. 5.2.3 Besonderheiten bei der Justage mit Mischgas Wird als Prüfgas ein SEWERIN-Mischgas verwendet, können in einem einzigen Arbeitsschritt mehrere Gase abgeglichen... -
Seite 51: Vorbereitung
5 Instandhaltung 5.2.4 Vorbereitung Eine Justage erfordert immer etwas Zeit. Bereiten Sie die erfor- derlichen Arbeitsschritte in Ruhe vor. ● Legen Sie alle benötigten Hilfsmittel bereit. ● Lassen Sie das Gerät mehrere Minuten einlaufen, damit z. B. die Temperaturanpassung gewährleistet ist. 5.2.5 Justage durchführen Die Justage des Nullpunktes und der Empfindlichkeit erfolgt für... -
Seite 52: Empfindlichkeit Abgleichen
5 Instandhaltung 5. Warten Sie mindestens 1 Minute. Der angezeigte Messwert muss stabil sein. Hinweis: Bei der Justage Mischgas Warnen bzw. Justage Mischgas Gasmessen müssen alle Werte stabil sein. Das kann für die einzelnen Gase unterschiedlich lange dauern. 6. Steuern Sie den Menüpunkt an, mit dem der Nullpunkt ab- geglichen wird. -
Seite 53: Justage Von Sauerstoff Durchführen
5 Instandhaltung 1. Schließen Sie das Gerät an die Prüfeinrichtung an. 2. Öffnen Sie die Einstellungen. 3. Wählen Sie den Menüpunkt Justage. 4. Wählen Sie die gewünschte Justage (z. B. Justage CH4, Justage Mischgas Warnen). 5. Steuern Sie den Menüpunkt an, der die zu prüfende Emp- findlichkeit vorgibt. -
Seite 54: Empfindlichkeit Für Sauerstoff Abgleichen
5 Instandhaltung Für die Justage des Nullpunkts von Sauerstoff werden benötigt: ● Prüfgas Informationen zu Prüfgasen für die Justage finden Sie in Kap. 5.2.2 auf Seite 42. ● Prüfeinrichtung für die Zufuhr des Prüfgases (z. B. SPE VOL) Hinweis: Die Bedienung der Prüfeinrichtung wird in der zugehörenden Betriebsanleitung beschrieben. 1. -
Seite 55: Wartung
Wartung Die Wartung und Instandsetzung des Geräts darf nur vom SEWERIN-Service durchgeführt werden. ● Schicken Sie das Gerät für Reparaturen sowie für einmal jähr- liche Wartungen an SEWERIN. Hinweis: Bei bestehenden Service-Verträgen kann das Gerät vom mobilen Geräte-Service gewartet werden. -
Seite 56: Störungen
Justage CO2 oder Justage Misch- gas …) Justage nicht OK Prüfgaskonzentration überprüfen Justagegas Nullpunkt Justage erforderlich Justage erforderlich XFLASH Fehlerbehebung nur durch SEWERIN-Service SEWERIN-Service möglich Systemfehler Fehlerbehebung nur durch SEWERIN-Service SEWERIN-Service möglich IR-Sensor Fehlerbehebung nur durch SEWERIN-Service möglich Systemfehler Fehlerbehebung nur durch SEWERIN-Service SEWERIN-Service möglich... -
Seite 57: Anhang
7 Anhang Anhang Technische Daten und zulässige Einsatzbedingungen Maße (B × T × H): ca. 148 × 57 × 205 mm ca. 148 × 57 × 253 mm mit Bügel Gewicht: ca. 1000 g, abhängig von der Bestückung Gebrauchslage: beliebig Schutzart: IP54 Stromversorgung:... -
Seite 58: Alarme
7 Anhang Alarme Gilt nur für den Anwendungsfall Warnen ExTox. WARNUNG! Lebensgefahr durch gefährliche Gas- konzentrationen Bei Alarm besteht immer Gefahr. ● Ergreifen Sie sofort alle notwendigen Maßnahmen für Ihre eigene Sicherheit und die anderer Personen. Die Art der Maßnahmen hängt von der jeweiligen Situation ab. Bei einem Voralarm kann es ausreichen gründlich zu lüften. - Seite 59 7 Anhang Art: Hauptalarm einstellbar: selbsthaltend: Auslöser: Überschreiten der Alarmschwelle AL2 Kennzeichen: – akustisches Signal – optisches Signal – Hinweis AL2 auf dem Display quittieren: – bei überschrittener Alarmschwelle AL2 möglich für akustisches Signal – nach Unterschreiten der Alarmschwelle AL2 insge- samt möglich Ende: –...
-
Seite 60: Arbeitsplatzgrenzwerte (Agw) Und Überschreitungsfaktoren (Kzw Und Lzw)
7 Anhang Art: Hauptalarm (Kurzzeitwert) einstellbar: nein selbsthaltend: Auslöser: Summe der Konzentrationen eines Gases über die Mittelungsdauer ist größer als das Produkt aus AGW und Überschreitungsfaktor Kennzeichen: – akustisches Signal – optisches Signal – Hinweis KZW auf dem Display quittieren: –... -
Seite 61: Alarmschwellen (Lieferzustand)
7 Anhang 7.2.3 Alarmschwellen (Lieferzustand) 10 % UEG 50 % UEG 100 % UEG — — 30 ppm 60 ppm 500 ppm 30 ppm 30 ppm 0,50 Vol.-% 1,00 Vol.-% 5 Vol.-% 1,00 Vol.-% 0,50 Vol.-% 18,0 Vol.-% 23,0 Vol.-% 25 Vol.-% —... -
Seite 62: Grenzwerte Für Die Funktionsprüfung
7 Anhang Grenzwerte für die Funktionsprüfung Anwendungsfall Warnen ExTox Nullpunkt Empfindlichkeit Vorgabe Abweichung Vorgabe Abweichung 0,00 Vol.-% ±0,15 Vol.-% 2,20 Vol.-% ±0,20 Vol.-% 0 ppm ±3 ppm 40 ppm ±3 ppm 0,04 Vol.-% ±0,06 Vol.-% 2,00 Vol.-% ±0,20 Vol.-% 0 Vol.-% ±0,5 Vol.-% 20,9 Vol.-% ±0,5 Vol.-%... -
Seite 63: Speicherkapazität
7 Anhang Speicherkapazität Die Gesamt-Speicherkapazität des Geräts wird aufgeteilt. Protokolltyp Anzahl der maximal speicherbaren Protokolle Funktionsprüfung Messung Es stehen zwei Speichermodi zur Auswahl (siehe Kap. 3.3.7 auf Seite 26). Der gewählte Speichermodus gilt für alle Protokoll- typen. Messungen Hinweis: Bei jedem Vorgang Messung starten – Messung stoppen wird eine Datei gespeichert, unabhängig davon, ob die Speicherka- pazität ausgeschöpft ist oder nicht. -
Seite 64: Methan Ch Für Warnen Extox
7 Anhang Sensoren Hinweis: Sonden verlängern die angegebenen Ansprechzeiten. 7.5.1 Infrarotsensoren (IR) 7.5.1.1 Methan CH für Warnen ExTox Art: Infrarotsensor Messbereich: 0 – 100 % UEG Messfehler: gemäß /9/ – Linearität ≤ 3 % UEG – Kurzzeitstabilität ≤ 2 % UEG – Langzeitstabilität ≤ 4 % UEG (2 Monate) Ansprechzeiten: < 8 s <... -
Seite 65: Kohlendioxid Co Für Warnen Extox
7 Anhang 7.5.1.3 Kohlendioxid CO für Warnen ExTox Art: Infrarotsensor Messbereich: 0 – 5 Vol.-% – untere Grenze 0,02 Vol.-% Messfehler: gemäß /4/ – Linearität ≤ 4 % vom Messwert bzw. ≤ 0,02 Vol.-% – Langzeitstabilität ≤ 8 % vom Messwert bzw. ≤ 0,02 Vol.-% (3 Monate) Nullpunktabweichung: ≤ 0,04 Vol.-% Ansprechzeit: < 20 s Abklingzeit: < 14 s Temperaturbereich: -20 ºC –... -
Seite 66: Elektrochemische Sensoren (Ec)
7 Anhang 7.5.2 Elektrochemische Sensoren (EC) 7.5.2.1 Sauerstoff O Art: elektrochemischer Sensor Messbereich: 0 – 25 Vol.-% Auflösung: 0,1 Vol.-% Messfehler: gemäß /7/ – Linearität ≤ 1,5 % vom Messwert bzw. ≤ 0,3 Vol.-% – Langzeitstabilität ≤ 0,2 Vol.-% (3 Monate) Ansprechzeit: < 30 s Temperaturbereich: -20 ºC – +40 ºC Querempfindlichkeit: keine Lebensdauer, erwartet:... -
Seite 67: Schwefelwasserstoff H S Für Warnen Extox
7 Anhang 7.5.2.3 Schwefelwasserstoff H S für Warnen ExTox Art: elektrochemischer Sensor Messbereich: 0 – 100 ppm – untere Grenze 1 ppm Auflösung: 1 ppm Messfehler: gemäß /4/ – Linearität ≤ 2 % vom Messwert bzw. ≤ 1 ppm – Langzeitstabilität ≤ 10 % vom Messwert bzw. ≤ 1 ppm (3 Monate) Nullpunktabweichung: 1 ppm Ansprechzeit: < 60 s Abklingzeit: <... -
Seite 68: Schwefelwasserstoff H S Für Gasmessen
7 Anhang 7.5.2.4 Schwefelwasserstoff H S für Gasmessen Art: elektrochemischer Sensor Messbereich: 0 – 2000 ppm – untere Grenze 1 ppm Auflösung: 1 ppm (bis 100 ppm) 2 ppm (ab 100 ppm) Messfehler: – Linearität ≤ 3 % vom Messwert – Langzeitstabilität ≤ 10 % vom Messwert bzw. ≤ 5 ppm (3 Monate) Nullpunktabweichung: 2 ppm Ansprechzeit:... -
Seite 69: Technische Hinweise
7 Anhang Technische Hinweise 7.6.1 Typenschild-Aufkleber (Geräterückseite) Die Symbole auf dem Aufkleber bedeuten: Batteriefach nur außerhalb explosionsgefährdeter Bereiche öffnen. Betriebsanleitung lesen. 7.6.2 Reinigung Das Gerät darf nur mit einem feuchten Lappen gereinigt werden. ACHTUNG! Sachschaden durch ungeeignete Reini- gungsmittel möglich Ungeeignete Reinigungsmittel können die Gehäuseober- fläche chemisch angreifen. Dämpfe von Lösungsmitteln und silikonhaltigen Stoffen können in das Gerät eindringen und die Sensoren schädigen. -
Seite 70: Zubehör Und Verschleißteile
Prüfgas ExTox IR, ZT47-10000 Prüfgasdose 1 l, Druck ca. 12 bar Prüfgas Bio IR, ZT49-10000 Prüfgasdose 1 l, Druck ca. 12 bar Für das Produkt sind weiteres Zubehör und weitere Verschleißteile erhältlich. Auskünfte dazu erteilt Ihnen gern unser SEWERIN- Vertrieb. -
Seite 71: Konformitätserklärung
7 Anhang Konformitätserklärung Die Hermann Sewerin GmbH erklärt hiermit, dass das Multitec ® 560 die Anforderungen folgender Richtlinien erfüllt: ● 2014/34/EU ● 2014/30/EU Gütersloh, 2016-04-20 Dr. S. Sewerin (Geschäftsführer) Die vollständige Konformitätserklärung finden Sie im Internet. -
Seite 72: Prüfprotokoll
7 Anhang Prüfprotokoll Muster eines Prüfprotokolls für die Prüfung mit Mischgas. ® PRÜFPROTOKOLL Mischgas Multitec Fab.-Nr. (z. B.: 066 01 0501) 04.12.2018 1.0 Gerätezustand 1.1 – Zustand einwandfrei (z. B.: J / N) 1.2 – Feinstaubfilter einwandfrei (z. B.: J / N) 1.3 –... - Seite 73 7 Anhang 5.0 Gasmessen (Prüfgas Frischluft) 5.1 Nullpunkt CH – Anzeige -0,3 – +0,3 Vol.-% 5.2 Nullpunkt CO – Anzeige -0,3 – +0,3 Vol.-% 5.3 Nullpunkt H – Anzeige -3 – +3 ppm 5.4 Frischluft O (20,9 Vol.-%) – Anzeige 20,4 – 21,4 Vol.-% 6.0 Gasmessen (Prüfgas Bio IR) 6.1 CH (60 Vol.-%)
-
Seite 74: Hinweise Zur Entsorgung
Die Entsorgung von Geräten und Zubehör richtet sich nach dem Europäischen Abfallkatalog (EAK). Bezeichnung des Abfalls zugeordneter EAK-Abfall- schlüssel Gerät 16 02 13 Prüfgasdose 16 05 05 Batterie, Akku 16 06 05 Altgeräte Altgeräte können der Hermann Sewerin GmbH zurückgegeben werden. Wir veranlassen die kostenlose qualifizierte Entsorgung bei zertifizierten Fachfirmen. -
Seite 75: Fachwörter Und Abkürzungen
7 Anhang 7.11 Fachwörter und Abkürzungen ● Arbeitsplatzgrenzwert ● Alarm CENELEC ● Europäisches Komitee für elektrotech- nische Normung ● Elektrochemischer Sensor Gasart ● Kohlenwasserstoff C , der mit dem IR gemessen werden kann ● von den verfügbaren Gasarten muss immer eine eingestellt werden, da nicht mehrere gleichzeitig gemessen werden können ●... -
Seite 76: Literaturverzeichnis
7 Anhang 7.12 Literaturverzeichnis Auf folgende Normen, Richtlinien und Regeln wird in der Betriebs- anleitung verwiesen: BGI T 021 Berufsgenossenschaft Chemie; Merkblatt T 021: Gaswarneinrichtun- gen für toxische Gase/Dämpfe und Sauerstoff – Einsatz und Betrieb Bezug über: www.bgchemie.de BGI T 023 Berufsgenossenschaft Chemie; Merkblatt T 023: Gaswarneinrichtun- gen für den Explosionsschutz – Einsatz und Betrieb Bezug über: www.bgchemie.de DVGW G 465-4 Deutsche Vereinigung des Gas- und Wasserfaches e. -
Seite 77: Stichwortverzeichnis
8 Stichwortverzeichnis Stichwortverzeichnis Empfindlichkeit abgleichen 45, 47 AGW 53 Entsorgung 67 Akku 28 Explosionsschutz Anforderungen 28 aktiv 8 laden 28 passiv 7 pflegen 29 Selbstentladung 28 Typ einstellen 25 wechseln 30 Fehlermeldung 49 Alarm 5, 26, 51 Feinstaubfilter 39 Einstellbereiche der Gasarten 54 Filter 39 Alarmschwellen 54 Funktionsprüfung 19, 25, 32... - Seite 78 8 Stichwortverzeichnis Mischgas 43 Mischgas Gasmessen 23 Reinigung 62 Mischgas Warnen 23 Ringspeicher 26 Nullpunkt 44 O2 24, 46 Umfang 42 Vorbereitung 44 Sauerstoff 46 Justage-Menü 23 Sensor 6, 57 Einbaudatum 19 elektrochemischer 6, 59 Infrarot~ 6, 57 Kohlendioxidfilter 44 Serviceintervall 24 KZW 53 Signal 38 akustisch 5...
- Seite 79 Hermann Sewerin GmbH Robert-Bosch-Straße 3 33334 Gütersloh, Germany Tel.: +49 5241 934-0 Fax: +49 5241 934-444 www.sewerin.com info@sewerin.com SEWERIN SARL Sewerin Ltd 17, rue Ampère – BP 211 Hertfordshire 67727 Hoerdt Cedex, France Tél. : +33 3 88 68 15 15...
