5

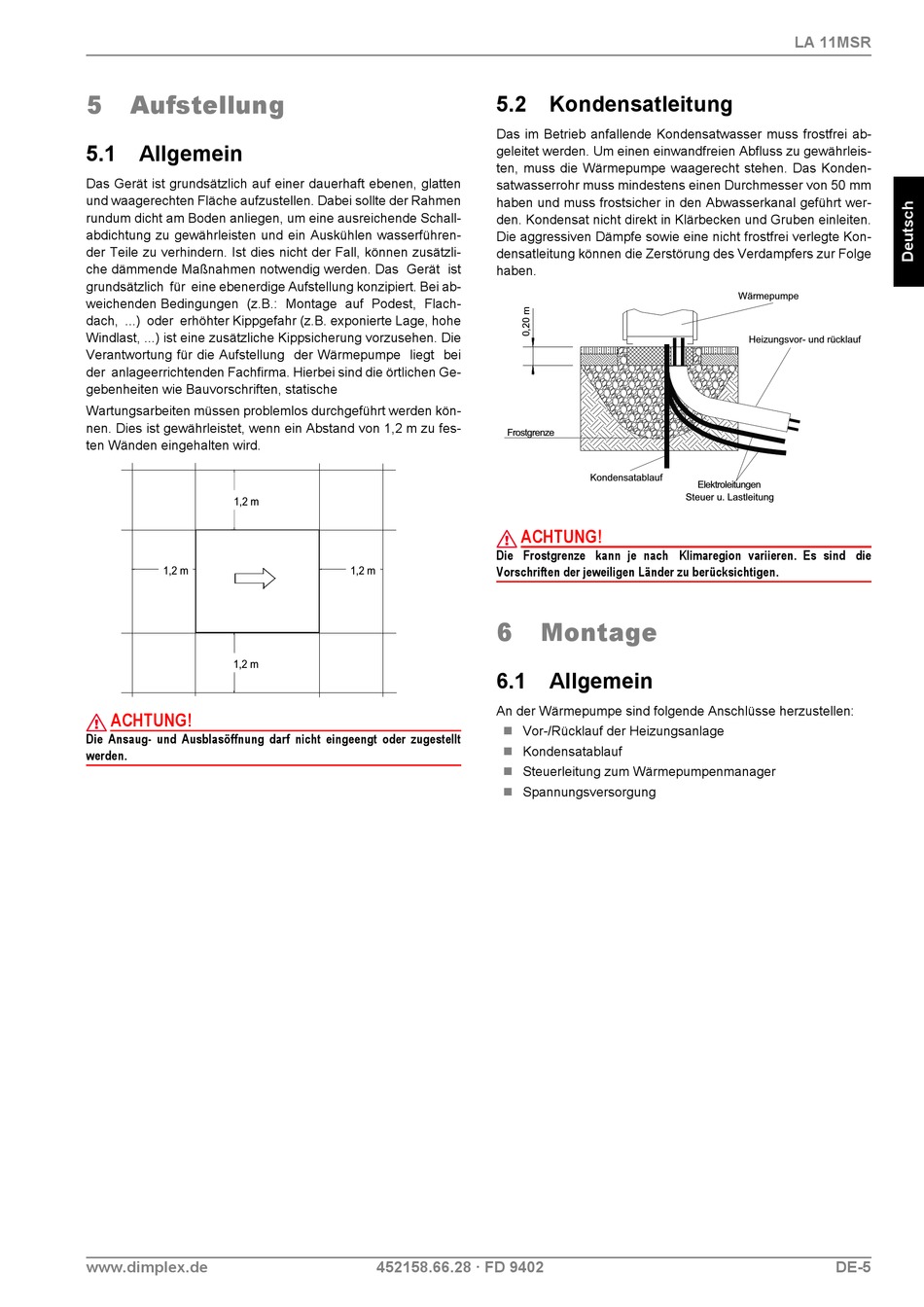

Aufstellung

5.1 Allgemein

Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten
und waagerechten Fläche aufzustellen. Dabei sollte der Rahmen
rundum dicht am Boden anliegen, um eine ausreichende Schall-
abdichtung zu gewährleisten und ein Auskühlen wasserführen-
der Teile zu verhindern. Ist dies nicht der Fall, können zusätzli-
che dämmende Maßnahmen notwendig werden. Das Gerät ist
grundsätzlich für eine ebenerdige Aufstellung konzipiert. Bei ab-
weichenden Bedingungen (z.B.: Montage auf Podest, Flach-
dach, ...) oder erhöhter Kippgefahr (z.B. exponierte Lage, hohe
Windlast, ...) ist eine zusätzliche Kippsicherung vorzusehen. Die
Verantwortung für die Aufstellung der Wärmepumpe liegt bei
der anlageerrichtenden Fachfirma. Hierbei sind die örtlichen Ge-
gebenheiten wie Bauvorschriften, statische
Wartungsarbeiten müssen problemlos durchgeführt werden kön-
nen. Dies ist gewährleistet, wenn ein Abstand von 1,2 m zu fes-
ten Wänden eingehalten wird.
ACHTUNG!
Die Ansaug- und Ausblasöffnung darf nicht eingeengt oder zugestellt
werden.
www.dimplex.de

5.2 Kondensatleitung

Das im Betrieb anfallende Kondensatwasser muss frostfrei ab-
geleitet werden. Um einen einwandfreien Abfluss zu gewährleis-
ten, muss die Wärmepumpe waagerecht stehen. Das Konden-
satwasserrohr muss mindestens einen Durchmesser von 50 mm
haben und muss frostsicher in den Abwasserkanal geführt wer-
den. Kondensat nicht direkt in Klärbecken und Gruben einleiten.
Die aggressiven Dämpfe sowie eine nicht frostfrei verlegte Kon-
densatleitung können die Zerstörung des Verdampfers zur Folge
haben.
ACHTUNG!
Die Frostgrenze kann je nach Klimaregion variieren. Es sind die
Vorschriften der jeweiligen Länder zu berücksichtigen.
6

Montage

6.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse herzustellen:
Vor-/Rücklauf der Heizungsanlage
Kondensatablauf
Steuerleitung zum Wärmepumpenmanager
Spannungsversorgung
452158.66.28 · FD 9402
LA 11MSR
DE-5
