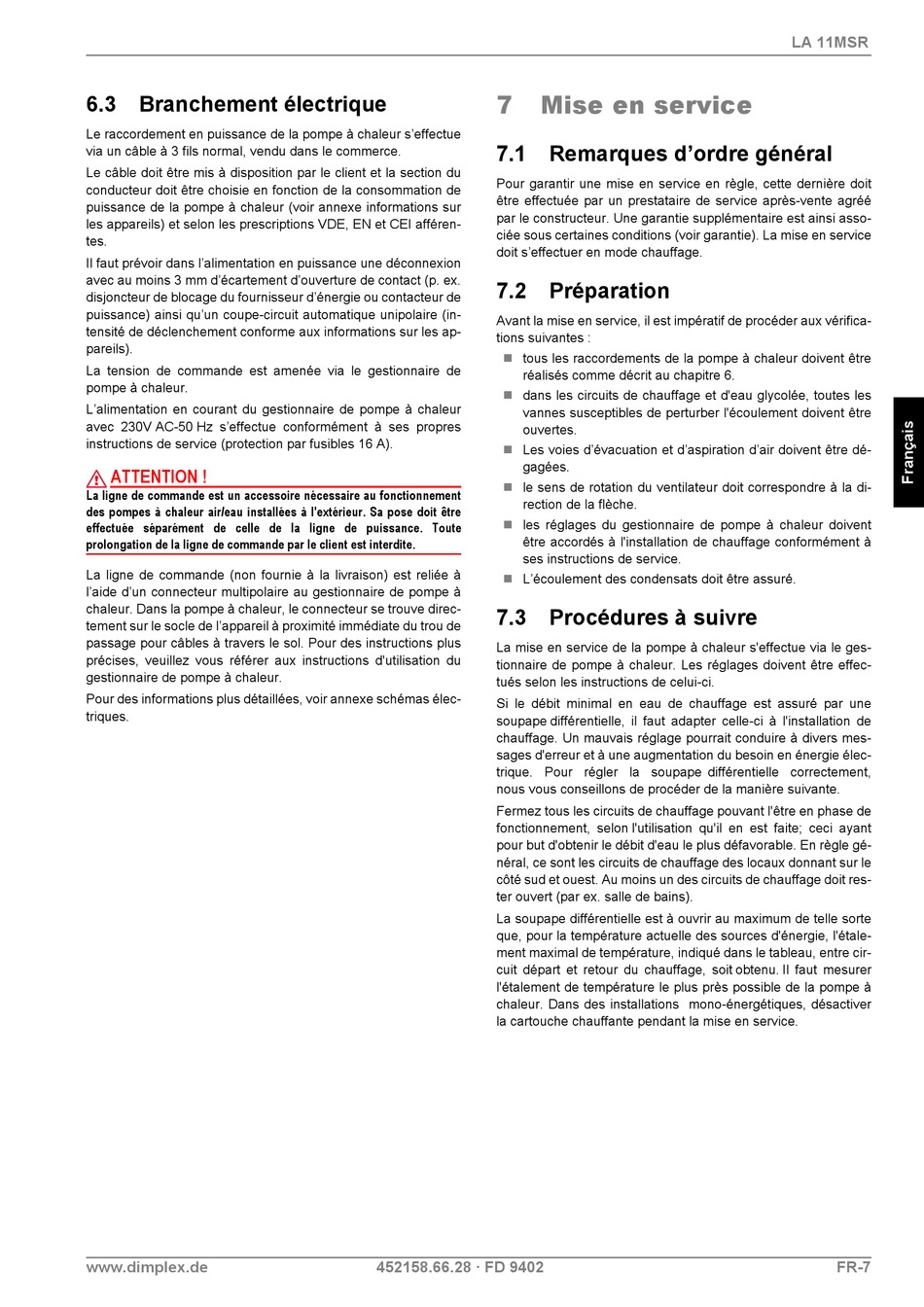

6.3 Branchement électrique
Le raccordement en puissance de la pompe à chaleur s'effectue
via un câble à 3 fils normal, vendu dans le commerce.
Le câble doit être mis à disposition par le client et la section du
conducteur doit être choisie en fonction de la consommation de
puissance de la pompe à chaleur (voir annexe informations sur
les appareils) et selon les prescriptions VDE, EN et CEI afféren-
tes.
Il faut prévoir dans l'alimentation en puissance une déconnexion
avec au moins 3 mm d'écartement d'ouverture de contact (p. ex.
disjoncteur de blocage du fournisseur d'énergie ou contacteur de
puissance) ainsi qu'un coupe-circuit automatique unipolaire (in-
tensité de déclenchement conforme aux informations sur les ap-
pareils).
La tension de commande est amenée via le gestionnaire de
pompe à chaleur.
L'alimentation en courant du gestionnaire de pompe à chaleur
avec 230V AC-50 Hz s'effectue conformément à ses propres
instructions de service (protection par fusibles 16 A).
ATTENTION !
La ligne de commande est un accessoire nécessaire au fonctionnement
des pompes à chaleur air/eau installées à l'extérieur. Sa pose doit être
effectuée séparément de celle de la ligne de puissance. Toute
prolongation de la ligne de commande par le client est interdite.
La ligne de commande (non fournie à la livraison) est reliée à
l'aide d'un connecteur multipolaire au gestionnaire de pompe à
chaleur. Dans la pompe à chaleur, le connecteur se trouve direc-
tement sur le socle de l'appareil à proximité immédiate du trou de
passage pour câbles à travers le sol. Pour des instructions plus
précises, veuillez vous référer aux instructions d'utilisation du
gestionnaire de pompe à chaleur.
Pour des informations plus détaillées, voir annexe schémas élec-
triques.
www.dimplex.de
7
Mise en service
7.1 Remarques d'ordre général
Pour garantir une mise en service en règle, cette dernière doit
être effectuée par un prestataire de service après-vente agréé
par le constructeur. Une garantie supplémentaire est ainsi asso-
ciée sous certaines conditions (voir garantie). La mise en service
doit s'effectuer en mode chauffage.
7.2 Préparation
Avant la mise en service, il est impératif de procéder aux vérifica-
tions suivantes :
tous les raccordements de la pompe à chaleur doivent être
réalisés comme décrit au chapitre 6.
dans les circuits de chauffage et d'eau glycolée, toutes les
vannes susceptibles de perturber l'écoulement doivent être
ouvertes.
Les voies d'évacuation et d'aspiration d'air doivent être dé-
gagées.
le sens de rotation du ventilateur doit correspondre à la di-
rection de la flèche.
les réglages du gestionnaire de pompe à chaleur doivent
être accordés à l'installation de chauffage conformément à
ses instructions de service.
L'écoulement des condensats doit être assuré.
7.3 Procédures à suivre
La mise en service de la pompe à chaleur s'effectue via le ges-
tionnaire de pompe à chaleur. Les réglages doivent être effec-
tués selon les instructions de celui-ci.
Si le débit minimal en eau de chauffage est assuré par une
soupape différentielle, il faut adapter celle-ci à l'installation de
chauffage. Un mauvais réglage pourrait conduire à divers mes-
sages d'erreur et à une augmentation du besoin en énergie élec-
trique. Pour régler la soupape différentielle correctement,
nous vous conseillons de procéder de la manière suivante.
Fermez tous les circuits de chauffage pouvant l'être en phase de
fonctionnement, selon l'utilisation qu'il en est faite; ceci ayant
pour but d'obtenir le débit d'eau le plus défavorable. En règle gé-
néral, ce sont les circuits de chauffage des locaux donnant sur le
côté sud et ouest. Au moins un des circuits de chauffage doit res-
ter ouvert (par ex. salle de bains).
La soupape différentielle est à ouvrir au maximum de telle sorte
que, pour la température actuelle des sources d'énergie, l'étale-
ment maximal de température, indiqué dans le tableau, entre cir-
cuit départ et retour du chauffage, soit obtenu. Il faut mesurer
l'étalement de température le plus près possible de la pompe à
chaleur. Dans des installations mono-énergétiques, désactiver
la cartouche chauffante pendant la mise en service.
