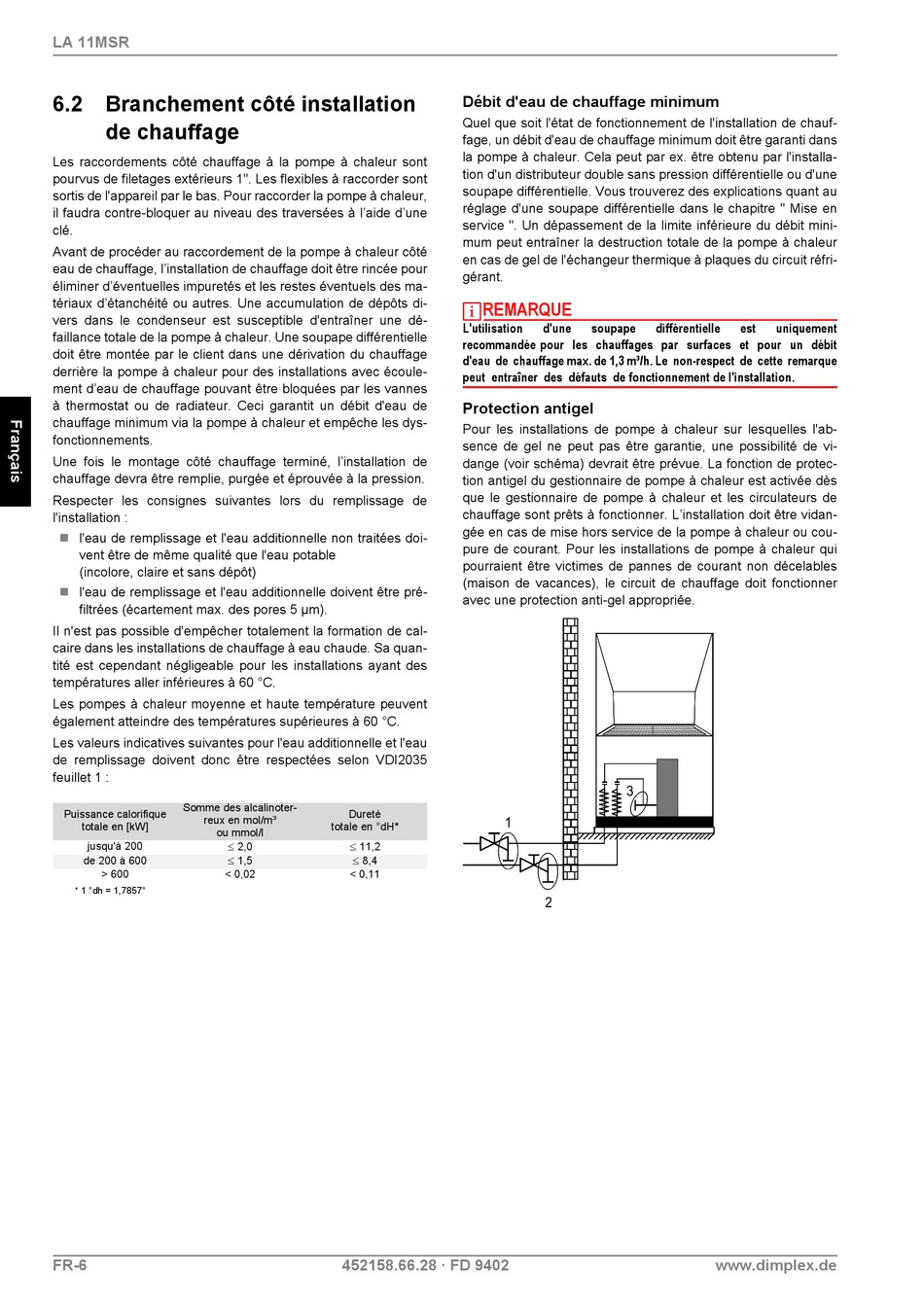

LA 11MSR
6.2 Branchement côté installation
de chauffage
Les raccordements côté chauffage à la pompe à chaleur sont
pourvus de filetages extérieurs 1". Les flexibles à raccorder sont
sortis de l'appareil par le bas. Pour raccorder la pompe à chaleur,
il faudra contre-bloquer au niveau des traversées à l'aide d'une
clé.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés et les restes éventuels des ma-
tériaux d'étanchéité ou autres. Une accumulation de dépôts di-
vers dans le condenseur est susceptible d'entraîner une dé-
faillance totale de la pompe à chaleur. Une soupape différentielle
doit être montée par le client dans une dérivation du chauffage
derrière la pompe à chaleur pour des installations avec écoule-
ment d'eau de chauffage pouvant être bloquées par les vannes
à thermostat ou de radiateur. Ceci garantit un débit d'eau de
chauffage minimum via la pompe à chaleur et empêche les dys-
fonctionnements.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression.
Respecter les consignes suivantes lors du remplissage de
l'installation :
 l'eau de remplissage et l'eau additionnelle non traitées doi-
vent être de même qualité que l'eau potable
(incolore, claire et sans dépôt)
l'eau de remplissage et l'eau additionnelle doivent être pré-

filtrées (écartement max. des pores 5 µm).
Il n'est pas possible d'empêcher totalement la formation de cal-
caire dans les installations de chauffage à eau chaude. Sa quan-
tité est cependant négligeable pour les installations ayant des
températures aller inférieures à 60 °C.
Les pompes à chaleur moyenne et haute température peuvent
également atteindre des températures supérieures à 60 °C.
Les valeurs indicatives suivantes pour l'eau additionnelle et l'eau
de remplissage doivent donc être respectées selon VDI2035
feuillet 1 :
Somme des alcalinoter-
Puissance calorifique
reux en mol/m³
totale en [kW]
ou mmol/l

jusqu'à 200

de 200 à 600
> 600 < 0,02
* 1 °dh = 1,7857°
FR-6
Dureté
totale en °dH*

2,0 11,2

1,5 8,4
< 0,11
452158.66.28 · FD 9402
Débit d'eau de chauffage minimum
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, un débit d'eau de chauffage minimum doit être garanti dans
la pompe à chaleur. Cela peut par ex. être obtenu par l'installa-
tion d'un distributeur double sans pression différentielle ou d'une
soupape différentielle. Vous trouverez des explications quant au
réglage d'une soupape différentielle dans le chapitre " Mise en
service ". Un dépassement de la limite inférieure du débit mini-
mum peut entraîner la destruction totale de la pompe à chaleur
en cas de gel de l'échangeur thermique à plaques du circuit réfri-
gérant.
REMARQUE
L'utilisation d'une soupape
recommandée pour les chauffages par surfaces et pour un débit
d'eau de chauffage max. de 1,3 m³/h. Le non-respect de cette remarque
peut entraîner des défauts de fonctionnement de l'installation.

Protection antigel

Pour les installations de pompe à chaleur sur lesquelles l'ab-
sence de gel ne peut pas être garantie, une possibilité de vi-
dange (voir schéma) devrait être prévue. La fonction de protec-
tion antigel du gestionnaire de pompe à chaleur est activée dès
que le gestionnaire de pompe à chaleur et les circulateurs de
chauffage sont prêts à fonctionner. L'installation doit être vidan-
gée en cas de mise hors service de la pompe à chaleur ou cou-
pure de courant. Pour les installations de pompe à chaleur qui
pourraient être victimes de pannes de courant non décelables
(maison de vacances), le circuit de chauffage doit fonctionner
avec une protection anti-gel appropriée.
différentielle est uniquement
www.dimplex.de
