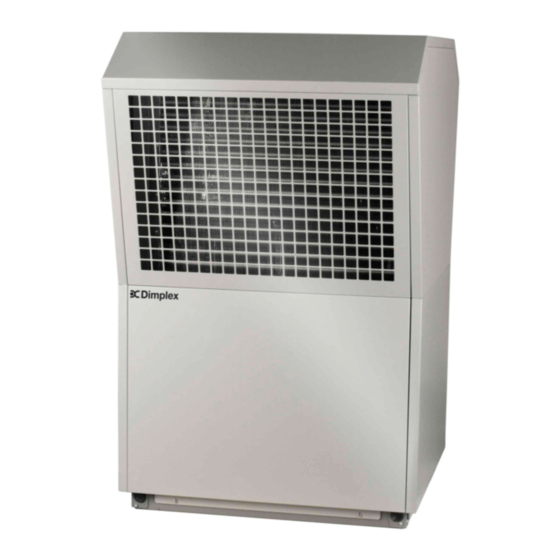

Dimplex LA 11TAS Montage- Und Gebrauchsanweisung
Luft/wasserwärmepumpe
für außenaufstellung
Vorschau ausblenden
Andere Handbücher für LA 11TAS:
- Montageanweisung (56 Seiten) ,
- Montage- und gebrauchsanweisung (44 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
LA 11TAS
LA 16TAS
Luft/Wasser-
Wärmepumpe für
Außenaufstellung
Bestell-Nr. / Order no. / N
Air-to-Water Heat
Pump for Outdoor
Installation
o
de commande : 452164.66.01
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
air-eau pour
installation
extérieure
FD 9006
Kapitel
Verwandte Anleitungen für Dimplex LA 11TAS
Inhaltszusammenfassung für Dimplex LA 11TAS
- Seite 1 LA 11TAS LA 16TAS Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Luft/Wasser- Air-to-Water Heat Pompe à chaleur Wärmepumpe für Pump for Outdoor air-eau pour Außenaufstellung Installation installation extérieure Bestell-Nr. / Order no. / N de commande : 452164.66.01...
-
Seite 3: Inhaltsverzeichnis
Reinigung / Pflege ........................DE-7 8.1 Pflege..............................DE-7 8.2 Reinigung Heizungsseite ........................DE-7 8.3 Reinigung Luftseite ..........................DE-8 Störungen / Fehlersuche ......................DE-8 10 Außerbetriebnahme / Entsorgung .................... DE-8 11 Geräteinformation ........................DE-9 Garantieurkunde........................DE-10 Anhang / Appendix / Annexes ......................A-I www.dimplex.de DE-1... -
Seite 4: Bitte Sofort Lesen
Bitte sofort lesen 1.3 Gesetzliche Vorschriften und Richtlinien 1.1 Wichtige Hinweise Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k) der EG- Richtlinie 2006/42/EC (Maschinenrichtlinie) für den Gebrauch im ACHTUNG! häuslichen Umfeld bestimmt und unterliegt damit den Anforde- Das Gerät ist nicht für Frequenzumrichterbetrieb geeignet. rungen der EG-Richtlinie 2006/95/EC (Niederspannungsrichtli- nie). -
Seite 5: Verwendungszweck Der Wärmepumpe
Bei tiefen Umgebungstemperaturen lagert sich Luftfeuchtigkeit Expansionsventil als Reif auf dem Verdampfer an und verschlechtert die Wärme- übertragung. Der Verdampfer wird durch die Wärmepumpe nach Verdichter Bedarf automatisch abgetaut. Je nach Witterung können dabei Dampfschwaden am Luftausblas entstehen. www.dimplex.de DE-3... -
Seite 6: Schaltkasten
Transport 3.2 Schaltkasten Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab- ACHTUNG! nahme der unteren Frontabdeckung und dem Lösen der sich Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° rechts oben befindenden Befestigungsschraube kann der (in jeder Richtung) gekippt werden. -
Seite 7: Aufstellung
Frostschutzfunktion des Reglers. Bei Außerbetrieb- nahme der Wärmepumpe oder Stromausfall ist die Anlage zu entleeren. Bei Wärmepumpenanlagen, an denen ein Strom- ausfall nicht erkannt werden kann (Ferienhaus), ist der Hei- zungskreis mit einem geeigneten Frostschutz zu betreiben. www.dimplex.de DE-5... -
Seite 8: Elektrischer Anschluss
Inbetriebnahme 6.3 Elektrischer Anschluss Der Leistungsanschluss der Wärmepumpe erfolgt über ein han- 7.1 Allgemein delsübliches 4-adriges Kabel. Das Kabel ist bauseits beizustellen und der Leitungsquerschnitt Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, gemäß der Leistungsaufnahme der Wärmepumpe (siehe An- sollte diese von einem vom Werk autorisierten Kundendienst hang Geräteinformation) sowie der einschlägigen VDE- (EN-) durchgeführt werden. -
Seite 9: Reinigung / Pflege
Beschädigungen durch eventuell im System verbliebene Reinigungsmittelreste zu verhindern. Die Säuren sind mit Vorsicht anzuwenden und es sind die Vor- schriften der Berufsgenossenschaften einzuhalten. Im Zweifelsfall ist mit dem Hersteller des Reinigungsmittels Rücksprache zu halten! www.dimplex.de DE-7... -
Seite 10: Reinigung Luftseite
Störungen / Fehlersuche 8.3 Reinigung Luftseite Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperi- Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungs- ode von Verunreinigungen (Blätter, Zweige usw.) zu reinigen. und wartungsfrei arbeiten. Tritt dennoch einmal eine Störung auf, Dazu ist die Wärmepumpe an der Frontseite zuerst unten und wird diese im Display des Wärmepumpenmanagers angezeigt. -
Seite 11: Geräteinformation
11 Geräteinformation Typ- und Verkaufsbezeichnung LA 11TAS LA 16TAS Bauform Regler extern extern Aufstellungsort / Schutzart nach EN 60529 Außen / IP24 Außen / IP24 Frostschutz Kondensatwanne / Heizwasser beheizt / ja beheizt / ja Leistungsstufen Einsatzgrenzen Heizwasser-Vorlauf / -Rücklauf °C... -
Seite 12: Garantieurkunde
Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Systemtechnik-Kundendienst erfahren Sie über die zentrale Ser- Gerätes oder schlechte Zugänglichkeit des Gerätes bedingte au- vicehotline der Glen Dimplex Deutschland GmbH. ßergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endab- Glen Dimplex Deutschland GmbH nehmer gestellt werden. - Seite 30 FR-10...
- Seite 31 3.1 Steuerung / Control / Commande LA 11TAS - LA 16TAS ..............A-VI 3.2 Last / Load / Charge LA 11TAS - LA 16TAS ..................A-VII 3.3 Anschlussplan / Circuit Diagram / Schéma électrique LA 11TAS - LA 16TAS ........A-VIII 3.4 Legende / Legend / Légende LA 11TAS - LA 16TAS................A-IX Hydraulische Prinzipschemen / Hydraulic Plumbing Diagrams / Schémas hydrauliques ..
-
Seite 32: Maßbilder / Dimension Drawings / Schémas Cotés
1 Maßbilder / Dimension Drawings / Schémas cotés 1.1 Maßbild / Dimension Drawing / Schéma coté LA 11TAS A-II... -
Seite 33: Maßbild / Dimension Drawing / Schéma Coté La 16Tas
1.2 Maßbild / Dimension Drawing / Schéma coté LA 16TAS www.dimplex.de A-III... -
Seite 37: Last / Load / Charge La 11Tas - La 16Tas
3.2 Last / Load / Charge LA 11TAS - LA 16TAS www.dimplex.de A-VII... -
Seite 38: Anschlussplan / Circuit Diagram / Schéma Électrique La 11Tas - La 16Tas
3.3 Anschlussplan / Circuit Diagram / Schéma électrique LA 11TAS - LA 16TAS A-VIII... -
Seite 39: Legende / Legend / Légende La 11Tas - La 16Tas
3.4 Legende / Legend / Légende LA 11TAS - LA 16TAS Pressostat Abtauende Defrost end controller Pressostat fin de dégivrage Düsenringheizung Ventilator Nozzle ring heater, ventilator Chauffage à couronne perforée ventilateur Pressostat Hochdruck High-pressure switch Pressostat haute pression Pressostat Niederdruck... -
Seite 40: Hydraulische Prinzipschemen / Hydraulic Plumbing Diagrams / Schémas Hydrauliques
4 Hydraulische Prinzipschemen / Hydraulic Plumbing Diagrams / Schémas hydrauliques 4.1 Monoenergetische Anlage mit doppelt differenzdrucklosem Verteiler / Mono energy system and dual differential pressureless manifold / Installation mono-énergétique et distributeur double sans pression différentielle... -
Seite 41: Monoenergetische Anlage Mit Zwei Heizkreisen Und Warmwasserbereitung / Mono Energy System With Two Heating Circuits And Domestic Hot Water Preparation / Installation Mono-Énergétique Avec Deux Circuits De Chauffage Et Production D'eau Chaude Sanitaire
4.2 Monoenergetische Anlage mit zwei Heizkreisen und Warmwasserbereitung / Mono energy system with two heating circuits and domestic hot water preparation / Installation mono-énergétique avec deux circuits de chauffage et production d'eau chaude sanitaire www.dimplex.de A-XI... -
Seite 42: Legende / Legend / Légende
4.3 Legende / Legend / Légende Absperrventil Shutoff valve Vanne d’arrêt Überstromventil Overflow valve Soupape différentielle Schmutzfänger Dirt trap Collecteur d'impuretés Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d’expansion Vanne commandée par Raumtemperaturgesteuertes Ventil Room temperature-controlled valve température ambiante Absperrventil mit Rückschlagventil Shutoff valve with check valve Vanne d’arrêt avec clapet anti-retour... -
