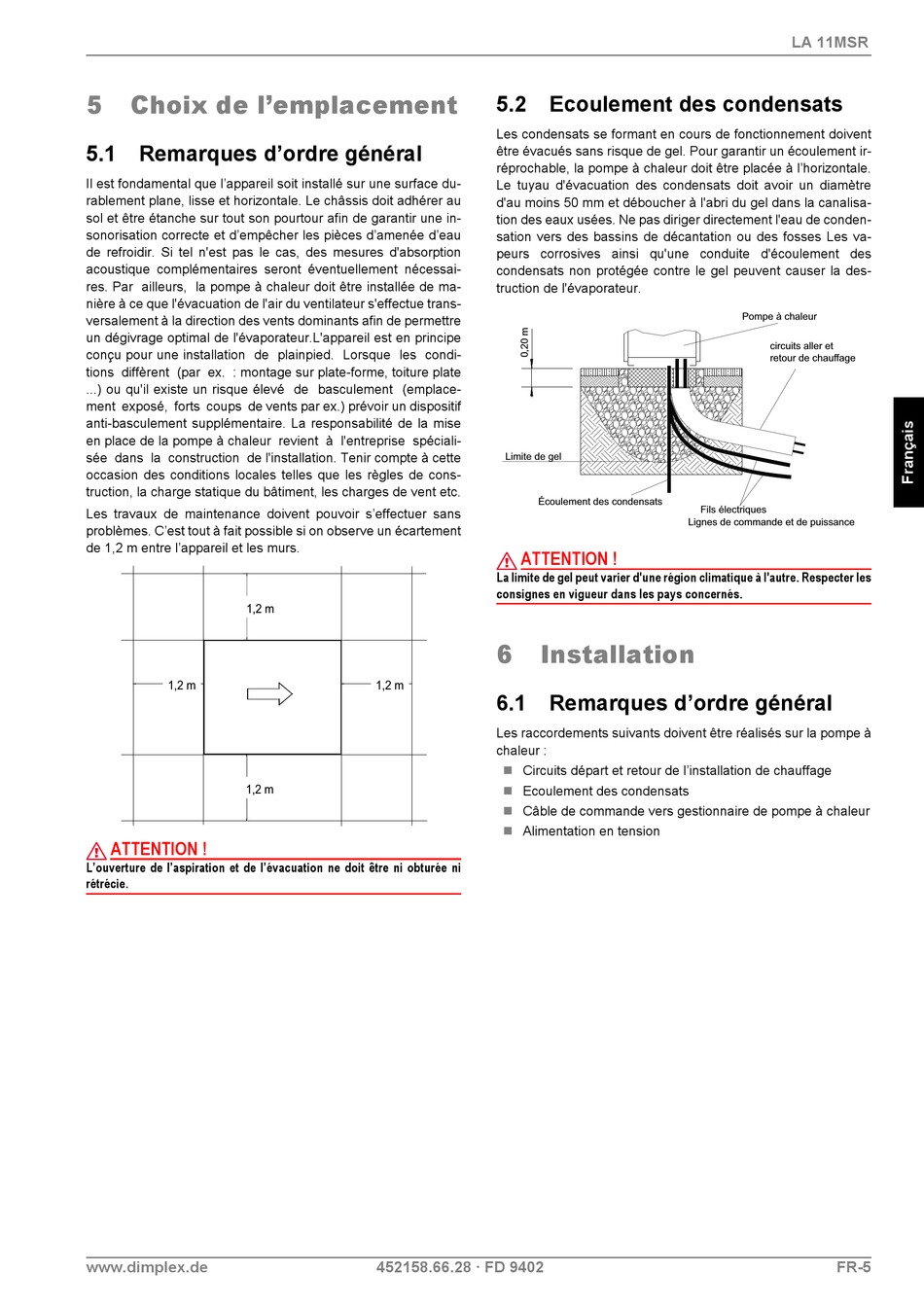

5 Choix de l'emplacement
5.1 Remarques d'ordre général
Il est fondamental que l'appareil soit installé sur une surface du-
rablement plane, lisse et horizontale. Le châssis doit adhérer au
sol et être étanche sur tout son pourtour afin de garantir une in-
sonorisation correcte et d'empêcher les pièces d'amenée d'eau
de refroidir. Si tel n'est pas le cas, des mesures d'absorption
acoustique complémentaires seront éventuellement nécessai-
res. Par ailleurs, la pompe à chaleur doit être installée de ma-
nière à ce que l'évacuation de l'air du ventilateur s'effectue trans-
versalement à la direction des vents dominants afin de permettre
un dégivrage optimal de l'évaporateur.L'appareil est en principe
conçu pour une installation de plainpied. Lorsque les condi-
tions diffèrent (par ex. : montage sur plate-forme, toiture plate
...) ou qu'il existe un risque élevé de basculement (emplace-
ment exposé, forts coups de vents par ex.) prévoir un dispositif
anti-basculement supplémentaire. La responsabilité de la mise
en place de la pompe à chaleur revient à l'entreprise spéciali-
sée dans la construction de l'installation. Tenir compte à cette
occasion des conditions locales telles que les règles de cons-
truction, la charge statique du bâtiment, les charges de vent etc.
Les travaux de maintenance doivent pouvoir s'effectuer sans
problèmes. C'est tout à fait possible si on observe un écartement
de 1,2 m entre l'appareil et les murs.
ATTENTION !
L'ouverture de l'aspiration et de l'évacuation ne doit être ni obturée ni
rétrécie.
www.dimplex.de

5.2 Ecoulement des condensats

Les condensats se formant en cours de fonctionnement doivent
être évacués sans risque de gel. Pour garantir un écoulement ir-
réprochable, la pompe à chaleur doit être placée à l'horizontale.
Le tuyau d'évacuation des condensats doit avoir un diamètre
d'au moins 50 mm et déboucher à l'abri du gel dans la canalisa-
tion des eaux usées. Ne pas diriger directement l'eau de conden-
sation vers des bassins de décantation ou des fosses Les va-
peurs corrosives ainsi qu'une conduite d'écoulement des
condensats non protégée contre le gel peuvent causer la des-
truction de l'évaporateur.
ATTENTION !
La limite de gel peut varier d'une région climatique à l'autre. Respecter les
consignes en vigueur dans les pays concernés.
6 Installation
6.1 Remarques d'ordre général
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
Circuits départ et retour de l'installation de chauffage

 Ecoulement des condensats
 Câble de commande vers gestionnaire de pompe à chaleur
 Alimentation en tension
452158.66.28 · FD 9402
LA 11MSR
FR-5
