Programmbeispiel editieren
V03
Beispiele zur den Funktionen eines Kontaktmoduls
Funktionen der Eingänge
n
Störung setzen

Stand-by setzen

Programmgeber steuern

Wechselbetrieb steuern (2 unterschiedliche Solltemperaturen)

interne oder externe Regelung steuern

Funktionen der Ausgänge
n
diverse Fehlerzustände signalisieren

Stand-by signalisieren

Position bezüglich eines Temperaturfensters angeben (innerhalb

beziehungsweise außerhalb)
Programmgeberstatus angeben

Nachfüllen signalisieren


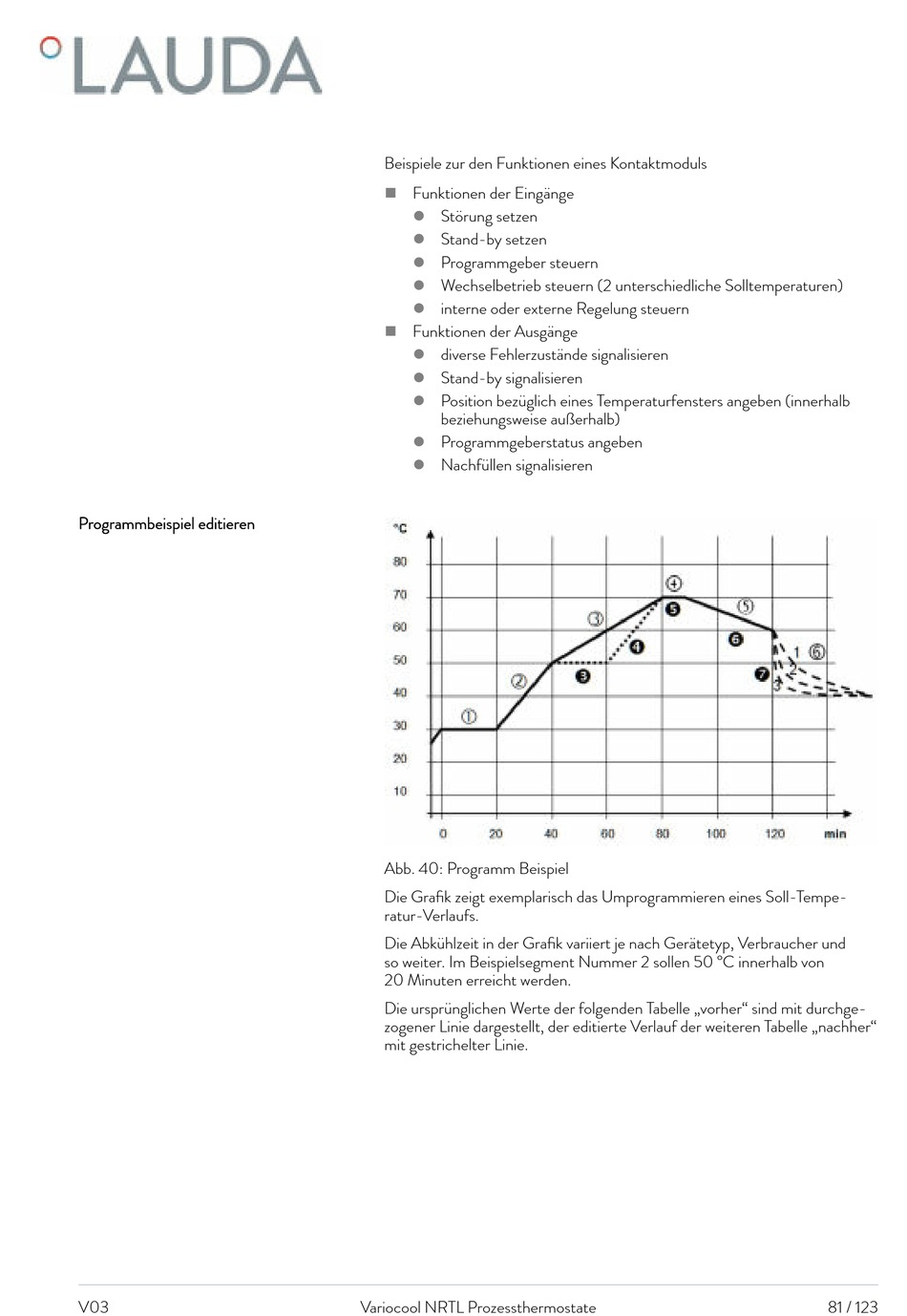

Abb. 40: Programm Beispiel
Die Grafik zeigt exemplarisch das Umprogrammieren eines Soll-Tempe-
ratur-Verlaufs.
Die Abkühlzeit in der Grafik variiert je nach Gerätetyp, Verbraucher und
so weiter. Im Beispielsegment Nummer 2 sollen 50 °C innerhalb von
20 Minuten erreicht werden.
Die ursprünglichen Werte der folgenden Tabelle „vorher" sind mit durchge-
zogener Linie dargestellt, der editierte Verlauf der weiteren Tabelle „nachher"
mit gestrichelter Linie.
