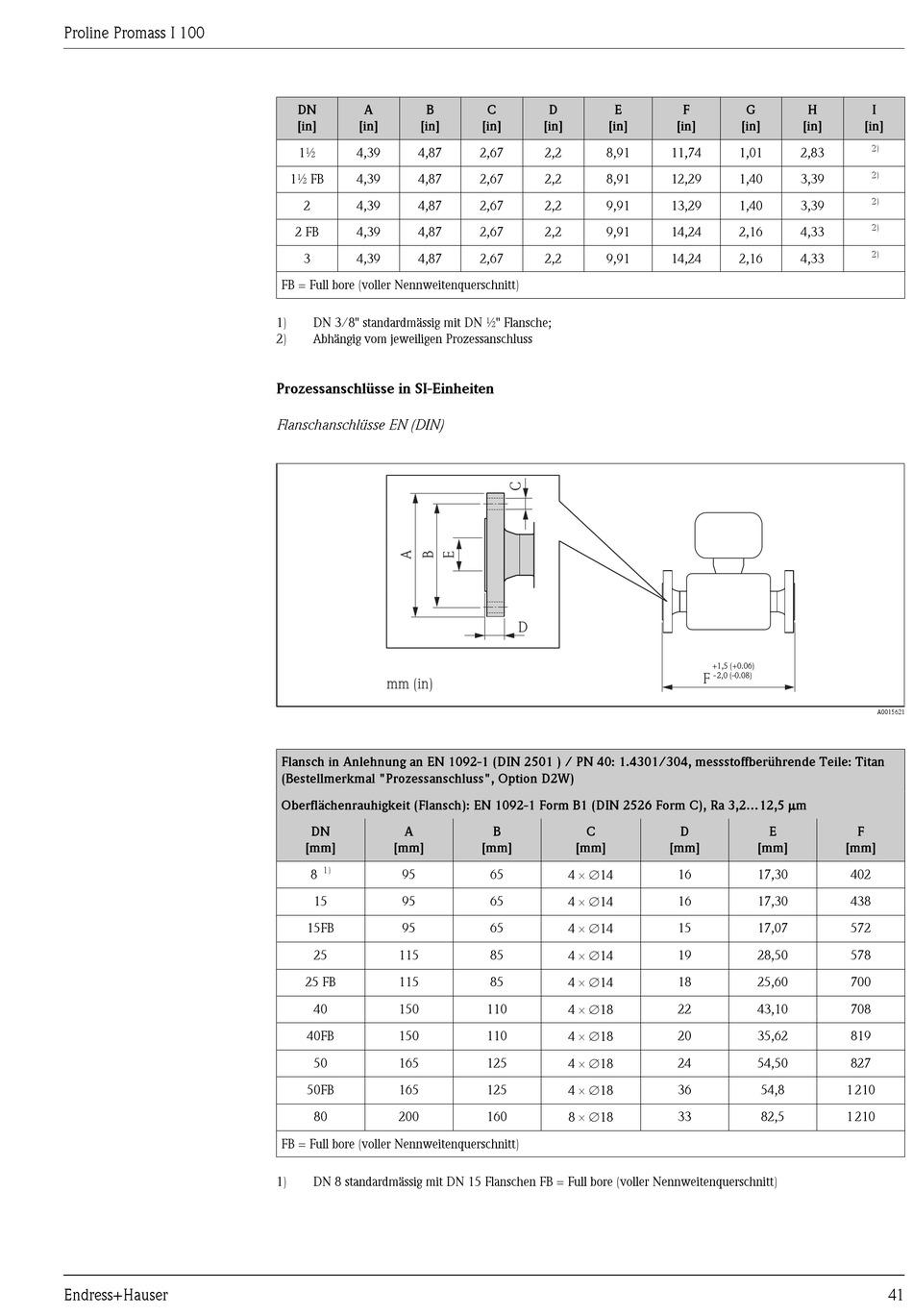

Prozessanschlüsse In Si-Einheiten - Endress+Hauser Proline Promass I 100 Technische Information

Proline Promass I 100
Endress+Hauser
DN A B
[in] [in] [in]
1½ 4,39 4,87
1½ FB 4,39 4,87
2 4,39 4,87
2 FB 4,39 4,87
3 4,39 4,87
FB = Full bore (voller Nennweitenquerschnitt)
1) DN 3/8" standardmässig mit DN ½" Flansche;
2) Abhängig vom jeweiligen Prozessanschluss
Prozessanschlüsse in SI-Einheiten
Flanschanschlüsse EN (DIN)
mm (in)
Flansch in Anlehnung an EN 1092-1 (DIN 2501 ) / PN 40: 1.4301/304, messstoffberührende Teile: Titan
(Bestellmerkmal "Prozessanschluss", Option D2W)
Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B1 (DIN 2526 Form C), Ra 3,2...12,5 mm
DN A
[mm] [mm]
1)
8 95
15 95
15FB 95
25 115
25 FB 115
40 150
40FB 150
50 165
50FB 165
80 200
FB = Full bore (voller Nennweitenquerschnitt)
1) DN 8 standardmässig mit DN 15 Flanschen FB = Full bore (voller Nennweitenquerschnitt)
C D E
[in] [in] [in]
2,67 2,2 8,91
2,67 2,2 8,91
2,67 2,2 9,91
2,67 2,2 9,91
2,67 2,2 9,91
D
B C
[mm] [mm]
65 4 ´ Æ14
65 4 ´ Æ14
65 4 ´ Æ14
85 4 ´ Æ14
85 4 ´ Æ14
110 4 ´ Æ18
110 4 ´ Æ18
125 4 ´ Æ18
125 4 ´ Æ18
160 8 ´ Æ18
F G H
[in] [in] [in]
11,74 1,01 2,83
12,29 1,40 3,39
13,29 1,40 3,39
14,24 2,16 4,33
14,24 2,16 4,33
+1,5 (+0.06)
F - 2,0 (-0.08)
D E
[mm] [mm]
16 17,30
16 17,30
15 17,07
19 28,50
18 25,60
22 43,10
20 35,62
24 54,50
36 54,8
33 82,5
I
[in]
2)
2)
2)
2)
2)
A0015621
F
[mm]
402
438
572
578
700
708
819
827
1 210
1 210
41
