Bestellmerkmal "Gehäuse", Option B "Kompakt hygienisch, rostfrei"

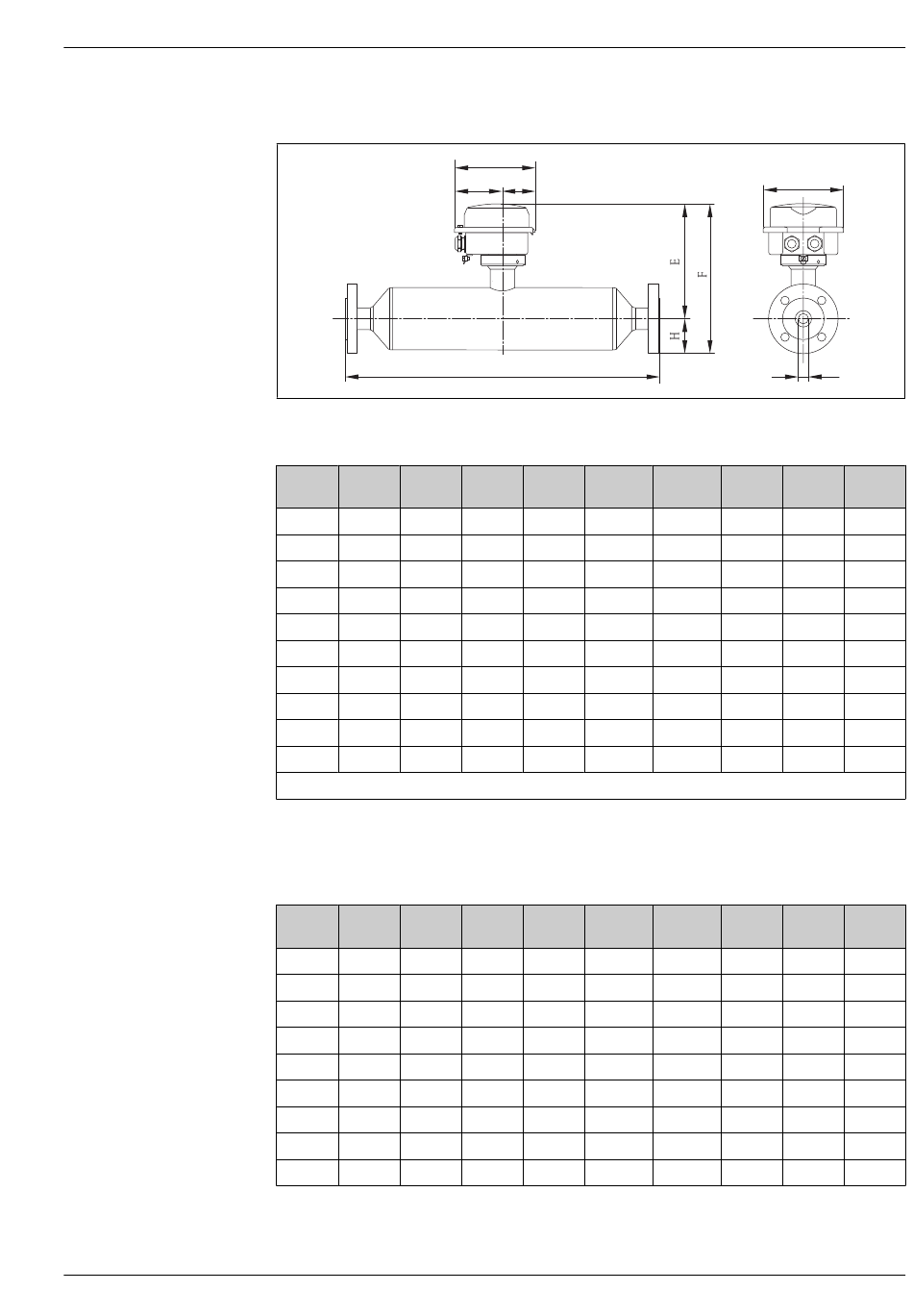

Abmessungen SI-Einheiten
DN A B
[mm] [mm] [mm]
1)
8 133,5 136,8
15 133,5 136,8
15FB 133,5 136,8
25 133,5 136,8
25 FB 133,5 136,8
40 133,5 136,8
40 FB 133,5 136,8
50 133,5 136,8
50 FB 133,5 136,8
80 133,5 136,8
FB = Full bore (voller Nennweitenquerschnitt)
1) DN 8 standardmässig mit DN 15 Flanschen
2) Abhängig vom jeweiligen Prozessanschluss
Abmessungen US-Einheiten
DN A B
[in] [in] [in]
1)
3/8 5,26 5,39
1/2 5,26 5,39
1/2 FB 5,26 5,39
1 5,26 5,39
1 FB 5,26 5,39
1½ 5,26 5,39
1½ FB 5,26 5,39
2 5,26 5,39
2 FB 5,26 5,39
B
C D
I
C D E
[mm] [mm] [mm]
78 58,8 202,2
78 58,8 202,2
78 58,8 202,2
78 58,8 211,9
78 58,8 211,9
78 58,8 226,2
78 58,8 226,2
78 58,8 251,6
78 58,8 251,6
78 58,8 251,6
C D E
[in] [in] [in]
3,07 2,31 7,96
3,07 2,31 7,96
3,07 2,31 7,96
3,07 2,31 8,34
3,07 2,31 8,34
3,07 2,31 8,91
3,07 2,31 8,91
3,07 2,31 9,91
3,07 2,31 9,91
A
G
G
F G H
[mm] [mm] [mm]
261,2 8,55 59
261,2 11,38 59
261,2 17,07 59
270,9 17,07 59
283,9 26,40 72
298,2 26,40 72
312,2 35,62 86
337,6 35,62 86
361,6 54,8 110
361,6 54,8 110
F G H
[in] [in] [in]
10,28 0,34 2,32
10,28 0,45 2,32
10,28 0,67 2,32
10,67 0,67 2,32
11,18 1,01 2,83
11,74 1,01 2,83
12,29 1,40 3,39
13,29 1,40 3,39
14,24 2,16 4,33
A0016522
I
[mm]
2)
2)
2)
2)
2)
2)
2)
2)
2)
2)
I
[in]
2)
2)
2)
2)
2)
2)
2)
2)
2)
