Proline Promass I 100
Endress+Hauser

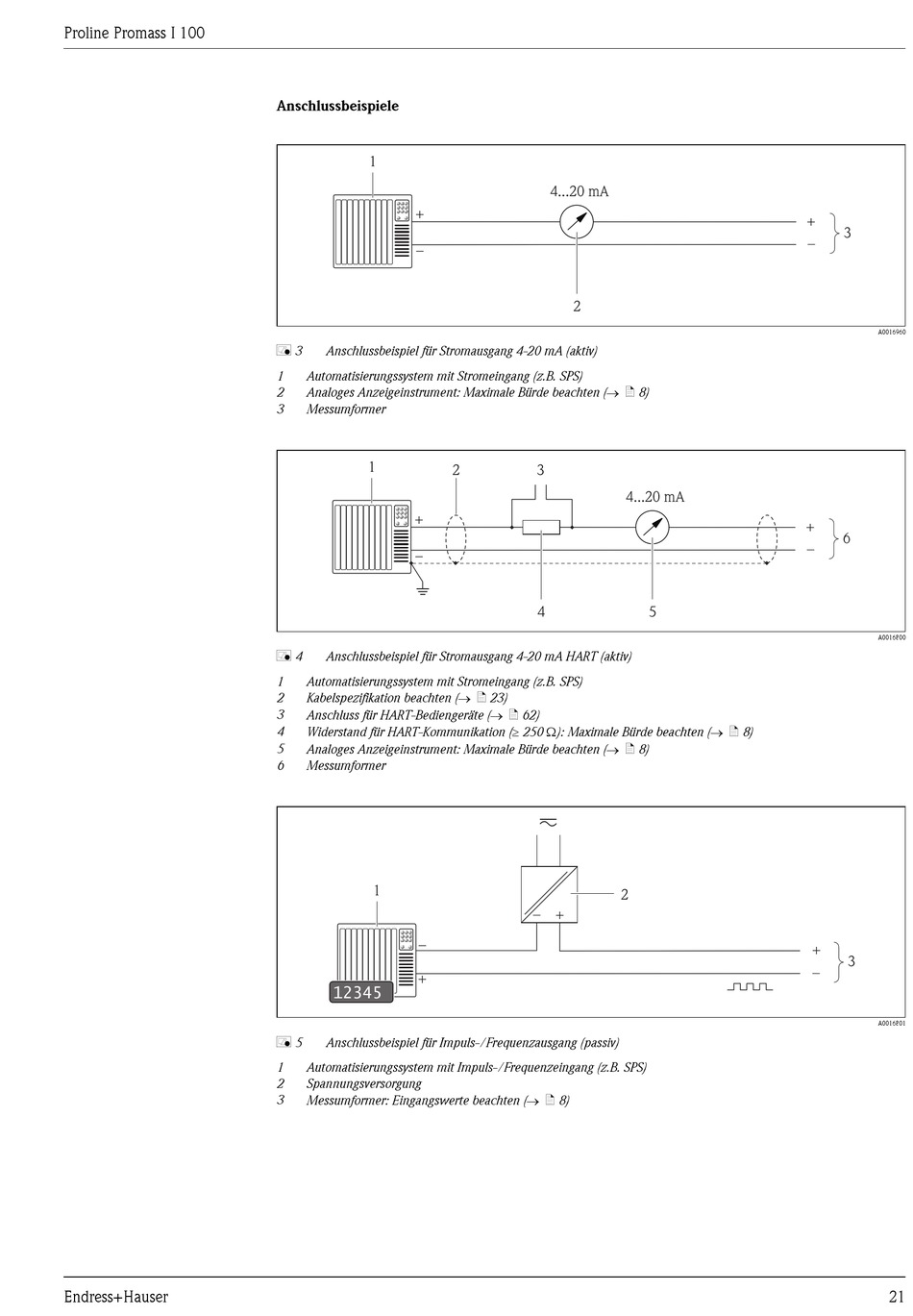

Anschlussbeispiele

1
+
_
å 3 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 8)
3 Messumformer
1
+
_
å 4 Anschlussbeispiel für Stromausgang 4-20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelspezifikation beachten (® ä 23)
3 Anschluss für HART-Bediengeräte (® ä 62)
4 Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 8)
5 Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 8)
6 Messumformer
1
_
+
12345
å 5 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten (® ä 8)
4...20 mA
2
2 3
4
2
–
+
4...20 mA
5
+
3
–
A0016960
+
6
–
A0016800
+
3
–
A0016801
21
