Druckbereich Schutzbehälter

Durchflussgrenze

36

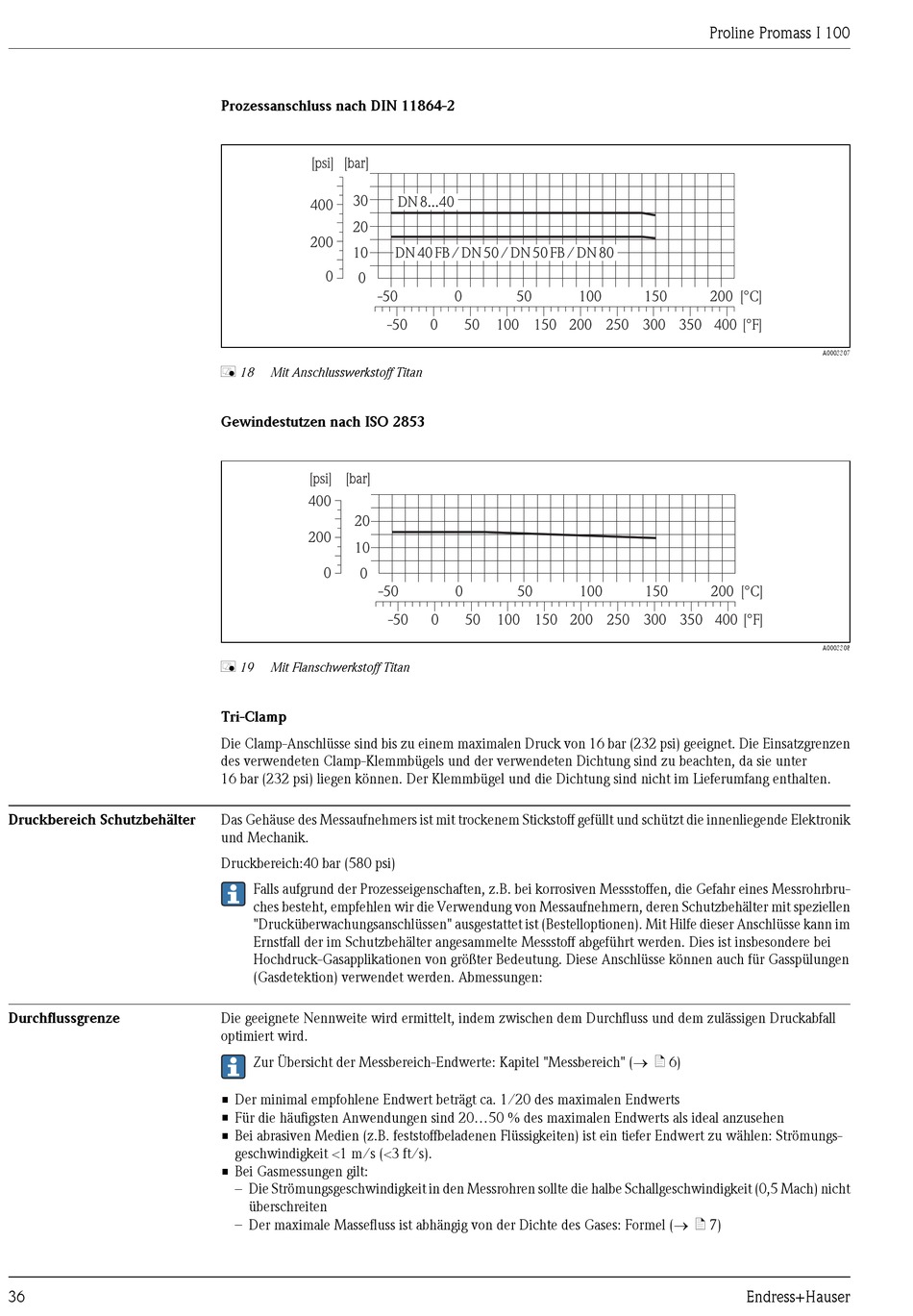

Prozessanschluss nach DIN 11864-2
[psi] [bar]
30
400
20
200
10
0
0
-50
-50
å 18 Mit Anschlusswerkstoff Titan
Gewindestutzen nach ISO 2853
[psi] [bar]
400
20
200
10
0 0
-50
-50
å 19 Mit Flanschwerkstoff Titan
Tri-Clamp
Die Clamp-Anschlüsse sind bis zu einem maximalen Druck von 16 bar (232 psi) geeignet. Die Einsatzgrenzen
des verwendeten Clamp-Klemmbügels und der verwendeten Dichtung sind zu beachten, da sie unter
16 bar (232 psi) liegen können. Der Klemmbügel und die Dichtung sind nicht im Lieferumfang enthalten.
Das Gehäuse des Messaufnehmers ist mit trockenem Stickstoff gefüllt und schützt die innenliegende Elektronik
und Mechanik.
Druckbereich:40 bar (580 psi)
Falls aufgrund der Prozesseigenschaften, z.B. bei korrosiven Messstoffen, die Gefahr eines Messrohrbru-
ches besteht, empfehlen wir die Verwendung von Messaufnehmern, deren Schutzbehälter mit speziellen
"Drucküberwachungsanschlüssen" ausgestattet ist (Bestelloptionen). Mit Hilfe dieser Anschlüsse kann im
Ernstfall der im Schutzbehälter angesammelte Messstoff abgeführt werden. Dies ist insbesondere bei
Hochdruck-Gasapplikationen von größter Bedeutung. Diese Anschlüsse können auch für Gasspülungen
(Gasdetektion) verwendet werden. Abmessungen:
Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässigen Druckabfall
optimiert wird.
Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" (® ä 6)
• Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts
• Für die häufigsten Anwendungen sind 20...50 % des maximalen Endwerts als ideal anzusehen
• Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen: Strömungs-
geschwindigkeit <1 m/s (<3 ft/s).
• Bei Gasmessungen gilt:
– Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit (0,5 Mach) nicht
überschreiten
– Der maximale Massefluss ist abhängig von der Dichte des Gases: Formel (® ä 7)
DN 8...40
DN 40 FB / DN 50 / DN 50 FB / DN 80
0 50
0 50 100 150
0 50
0 50 100 150
Proline Promass I 100
100 150 200 [°C]
200 250 300 350 400
100 150 200 [°C]
200 250 300 350 400
[°F]
A0003307
[°F]
A0003308
