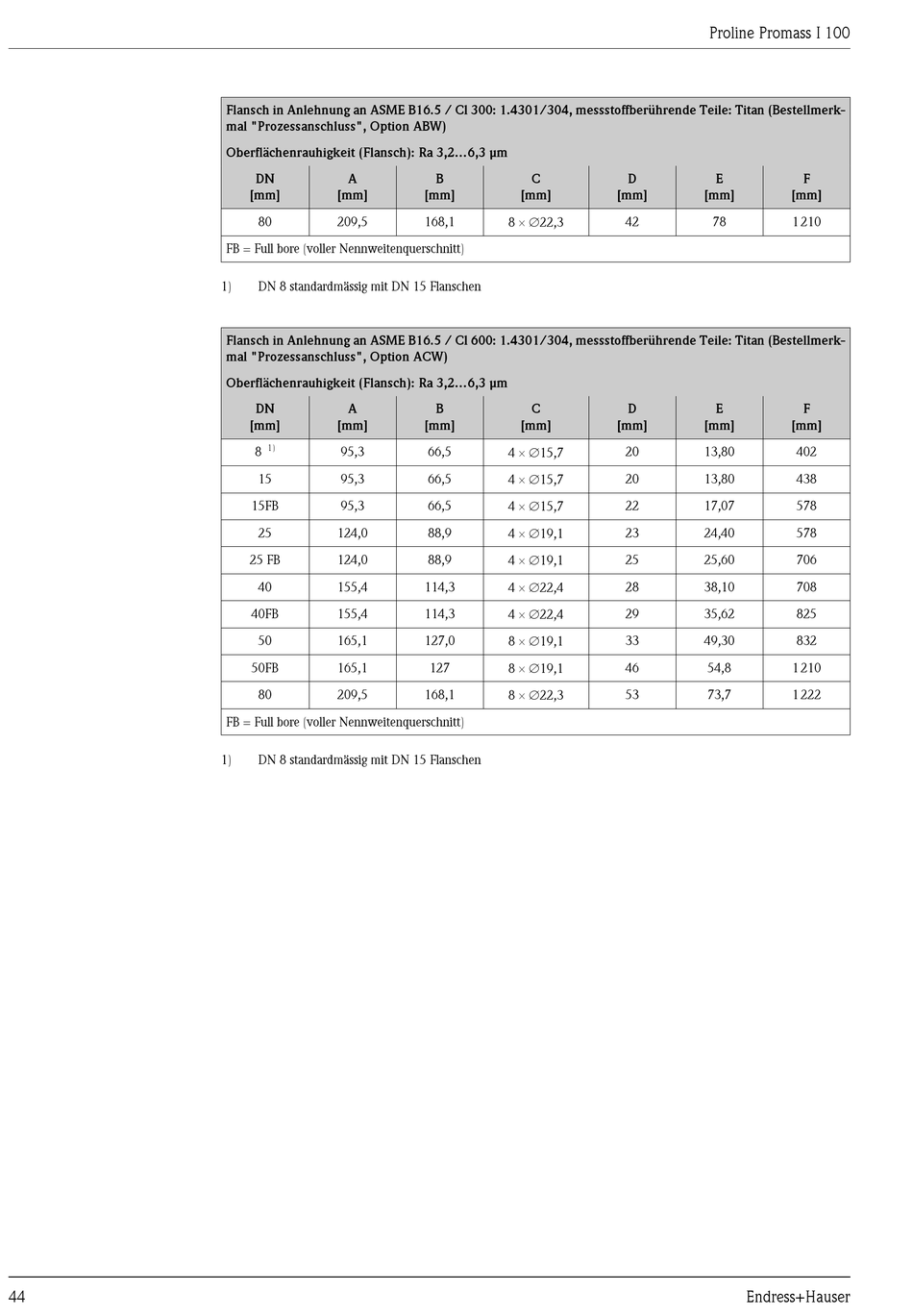

Flansch in Anlehnung an ASME B16.5 / Cl 300: 1.4301/304, messstoffberührende Teile: Titan (Bestellmerk-
mal "Prozessanschluss", Option ABW)
Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 µm
DN A
[mm] [mm]
80 209,5
FB = Full bore (voller Nennweitenquerschnitt)
1) DN 8 standardmässig mit DN 15 Flanschen
Flansch in Anlehnung an ASME B16.5 / Cl 600: 1.4301/304, messstoffberührende Teile: Titan (Bestellmerk-
mal "Prozessanschluss", Option ACW)
Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 µm
DN A
[mm] [mm]
1)
8 95,3
15 95,3
15FB 95,3
25 124,0
25 FB 124,0
40 155,4
40FB 155,4
50 165,1
50FB 165,1
80 209,5
FB = Full bore (voller Nennweitenquerschnitt)
1) DN 8 standardmässig mit DN 15 Flanschen
B C
[mm] [mm]
168,1 8 ´ Æ22,3
B C
[mm] [mm]
4 ´ Æ15,7
66,5
4 ´ Æ15,7
66,5
4 ´ Æ15,7
66,5
4 ´ Æ19,1
88,9
4 ´ Æ19,1
88,9
4 ´ Æ22,4
114,3
4 ´ Æ22,4
114,3
127,0 8 ´ Æ19,1
127 8 ´ Æ19,1
168,1 8 ´ Æ22,3
Proline Promass I 100
D E
[mm] [mm]
42 78
D E
[mm] [mm]
20 13,80
20 13,80
22 17,07
23 24,40
25 25,60
28 38,10
29 35,62
33 49,30
46 54,8
53 73,7
