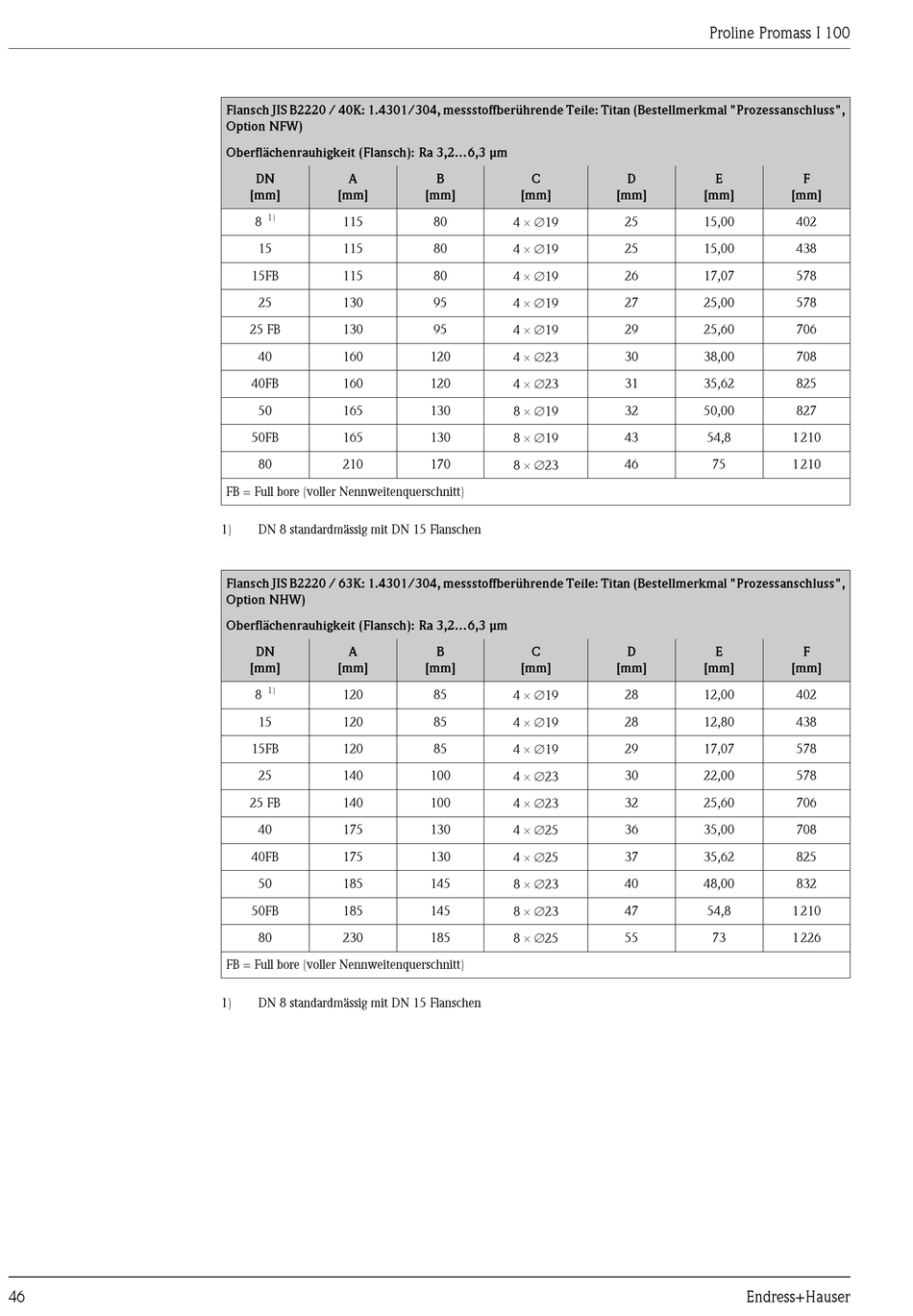

Endress+Hauser Proline Promass I 100 Technische Information Seite 46

46
Flansch JIS B2220 / 40K: 1.4301/304, messstoffberührende Teile: Titan (Bestellmerkmal "Prozessanschluss",
Option NFW)
Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 µm
DN A
[mm] [mm]
1)
8 115
15 115
15FB 115
25 130
25 FB 130
40 160
40FB 160
50 165
50FB 165
80 210
FB = Full bore (voller Nennweitenquerschnitt)
1) DN 8 standardmässig mit DN 15 Flanschen
Flansch JIS B2220 / 63K: 1.4301/304, messstoffberührende Teile: Titan (Bestellmerkmal "Prozessanschluss",
Option NHW)
Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 µm
DN A
[mm] [mm]
1)
8 120
15 120
15FB 120
25 140
25 FB 140
40 175
40FB 175
50 185
50FB 185
80 230
FB = Full bore (voller Nennweitenquerschnitt)
1) DN 8 standardmässig mit DN 15 Flanschen
B C
[mm] [mm]
80 4 ´ Æ19
80 4 ´ Æ19
80 4 ´ Æ19
95 4 ´ Æ19
95 4 ´ Æ19
120 4 ´ Æ23
120 4 ´ Æ23
130 8 ´ Æ19
8 ´ Æ19
130
8 ´ Æ23
170
B C
[mm] [mm]
85 4 ´ Æ19
85 4 ´ Æ19
85 4 ´ Æ19
100 4 ´ Æ23
100 4 ´ Æ23
130 4 ´ Æ25
130 4 ´ Æ25
145 8 ´ Æ23
145 8 ´ Æ23
8 ´ Æ25
185
Proline Promass I 100
D E
[mm] [mm]
25 15,00
25 15,00
26 17,07
27 25,00
29 25,60
30 38,00
31 35,62
32 50,00
43 54,8
46 75
D E
[mm] [mm]
28 12,00
28 12,80
29 17,07
30 22,00
32 25,60
36 35,00
37 35,62
40 48,00
47 54,8
55 73
Endress+Hauser
F
[mm]
402
438
578
578
706
708
825
827
1 210
1 210
F
[mm]
402
438
578
578
706
708
825
832
1 210
1 226
