11. Montar el conducto superior de humos O al armazón con
2 tornillos A (Fig. 5).
Nota: el conducto superior de humos es reversible y es
posible instalarlo con las ranuras de salida del aire H
(Fig. 5) hacia lo alto (versión filtrante) o hacia abajo
(versión aspirante para ocultar cuando se monta el
conducto de humos inferior (en este caso la extensión
total de los conductos es reducida)
Atención! Introducir el conducto de humos con atención,
con el fin de evitar daños a los cables eléctricos y a la
caja mandos.
12. Montar el conducto de humos inferior P y fijarlo en el
lado inferior de la caja motor con dos tornillos Q (Fig. 5)
Nota:No atornillar completamente!
Atención! Introducir el conducto de humos con atención,
con el fin de evitar daños a los cables eléctricos y a la
caja mandos.
13. Montar el anillo distanciador S (Fig. 5) o el revestimiento
cuando establecido.
14. Apretar con fuerza los tornillos Q (Fig. 5).
15. Quitar el bastidor soporte- filtro de carbón y apretar el
tornillo interno R (Fig. 4.3) que ajusta la posición de la
caja de mandos para que las teclas emerjan desde el
conducto de humo.
Fijar la posición, apretando la contratuerca en el tornillo.
16. Quitar temporáneamente el tornillo central T (Fig. 5)
puesto entre las lámparas y con éste fijar la careta de
filtro U (Fig. 5).
Atención
Asegúrese de atornillar bien hasta el final. (Fig. 5 - A0)

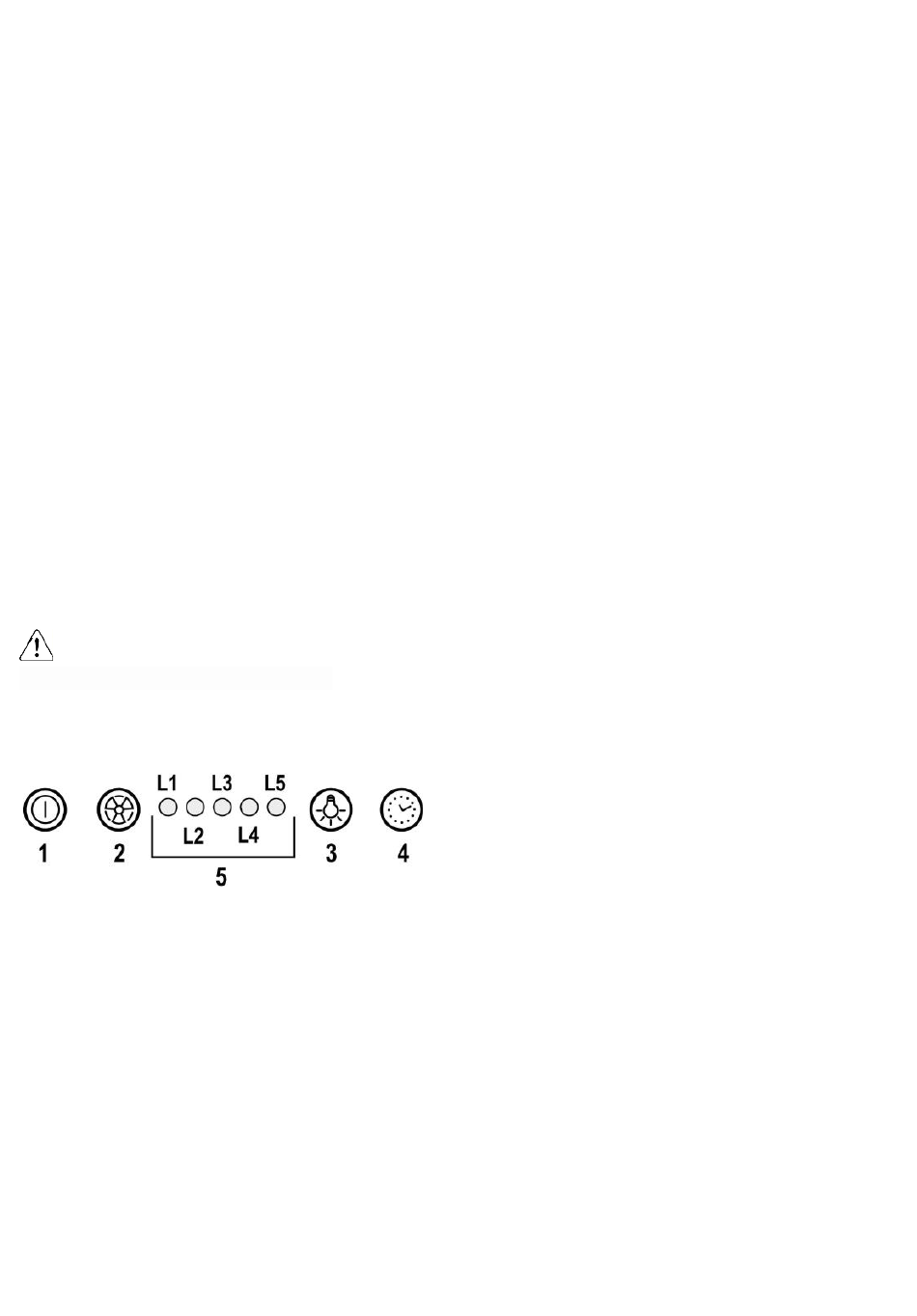

Funcionamiento
1 ON/OFF motor
Pulsando el botòn la campana extractora se activa a la
velocidad 1.
Pulsando el botòn durante el funcionamiento de la
campana extractora pasa al estado OFF.
2 Aumento velocidad
Pulsando el botòn la campana extractora pasa del
estado OFF a la velocidad 1.
Pulsando el botòn ( campana extractora
aumenta la velocidad del motor de la velocidad 1 a la
intensiva.
A cada velocidad corresponde la activaciòn del led
correspondiente.
Velocidad 1 led L1
Velocidad 2 led L2
Velocidad 3 led L3
Velocidad intensiva led L4 (relampagueante)
La velocidad intensiva es temporizada. La temporizaciòn
standard es de 5', al final de la cual la campana
extractora se coloca a la velocidad 2.
Para desactivar la funciòn antes de que termine el
tiempo pulsar el botòn 2, la campana se colocarà a la
velocidad 1, pulsando el botòn 1 la campana se apagarà
.
3 ON/OFF luces
4 Temporizaciòn Velocidad
5 Indicador estado de funcionamiento
Temporizaciòn Velocidad
La temporizaciòn de las Velocidades se activa pulsando el
botón 4, a temporizaciòn terminada la campana extractora se
apaga
La temporizaciòn se divide asi:
Velocidad 1 - 20 minutos (led L1 relampagueante)
Velocidad 2 - 15 minutos (led L2 relampagueante)
Velocidad 3 - 10 minutos (led L3 relampagueante)
Velocidad intensiva - 5 minutos (led L4 relampagueante)
Durante el funcionamiento temporizado pulsando el botòn 1 la
campana se apaga, si se pulsa el botòn 2 o el botòn 4 la
campana regresa a la velocidad ajustada.
Indicaciòn filtro grasas
Después de 40 horas de funcionamiento el led L5 se
enciende.
Cuando aparece la indicaciòn el filtro grasas instalado debe
ser lavado.
Para resetear la indicaciòn mantener pulsado el botòn 1 por
3".
Indicaciòn filtro al carbòn
Después
relampaguea.
Cuando aparece esta advertencia, el filtro de carbón instalado
necesita ser reemplazado
Para resetear la indicaciòn mantener pulsado el botòn 1 por
3".
En el caso de indicaciòn contemporanea de ambos filtros, el
led L5 indicarà alternativamente las alarmas quedando
encendido por 3" y relampagueando sucesivamente por 3
veces.
El reset se lleva a cabo efectuando 2 veces el mismo
procedimiento ya descrito.
La primera vez resetea la indicaciòn del filtro grasas, la
segunda resetea la indicaciòn del filtro al carbòn.
ON) se
En la modaliidad standard la indicaciòn filtro al carbòn no
està activa.
Si se utiliza la campana extractora en versiòn filtrante es
necesario activar la indicaciòn del filtro al carbòn.
32
de 160 horas de funcionamiento el L5
