5. Только исполнение с рециркуляцией воздуха:
Установить кусок трубы на дефлекторе F длиной,
чтобы она достигла соединительного кольца,
находящегося на корпусе двигателя (Рис.6).
6. Закрепить корпус двигателя J (Рис. 1) к решетке 4
большими винтами S (Рис. 3) так, чтобы сторона с
электронными блоком и коробкой подключения
находились на фронтальной стороне.
7. Выполнить подсоединение выводной трубы.
8. Закрепить кронштейн К (Рис.3 – Рис.4 – Рис.4.1),
который держит электронный блок и коробку
подключения с корпусом двигателя 2 винтами.
9. Вставить коробку команд М в соответствующую
уплотнительную балку N (Рис. 4.2 – Рис. 4.3).
Примечание! Рисунок показывает один тип
командной коробки, на которой может быть разное
количество кнопок и световых индикаторов в
зависимости от имеющейся у вас модели.
10. Выполните подключение к электрической сети
помещения.
11. Установить верхний камин O на решетку с помощью 2
винтов A (Рис. 5).
Примечание: Верхний камин является
двухсторонним и его возможно установить с
выходными отверстиями зоны H (Рис. 5) вверх
(исполнение с рециркуляцией воздуха) или вниз
(исполнение с выводом воздуха) так, чтобы спрятать
их, когда устанавливается нижний камин (в этом
случае общая длина каминов будет уменьшена).
Внимание! Осторожно вставьте камин, чтобы не
повредить электропровода и коробку команд.
12. Установить нижний камин P и закрепить его к
нижней стороне коробки двигателя с помощью
двух винтов Q (Рис. 5).
Примечание: Полностью не закручивать!
Внимание! Осторожно вставьте камин, чтобы не
повредить электропровода и коробку команд.
13. Установить распорное кольцо S (Рис. 5) или
обкладку, как предвидено.
14. Сильно затянуть винты Q (Рис. 5).
15. Снять рамку – держатель угольного фильтра и
затянуть внутренний винт R (Рис. 4.3), который
регулирует позицию коробки команд так, чтобы
кнопки выходили наружу с камина.
Заблокировать данную позицию, затянув контргайку
на винте.
16. Одновременно снять центральный винт T (Рис. 5),
находящийся между лампочками и зафиксировать им
маску фильтродержателя U (Рис. 5).
Внимание
Крепко закрутите до упора. (Рис. 5 - A0)

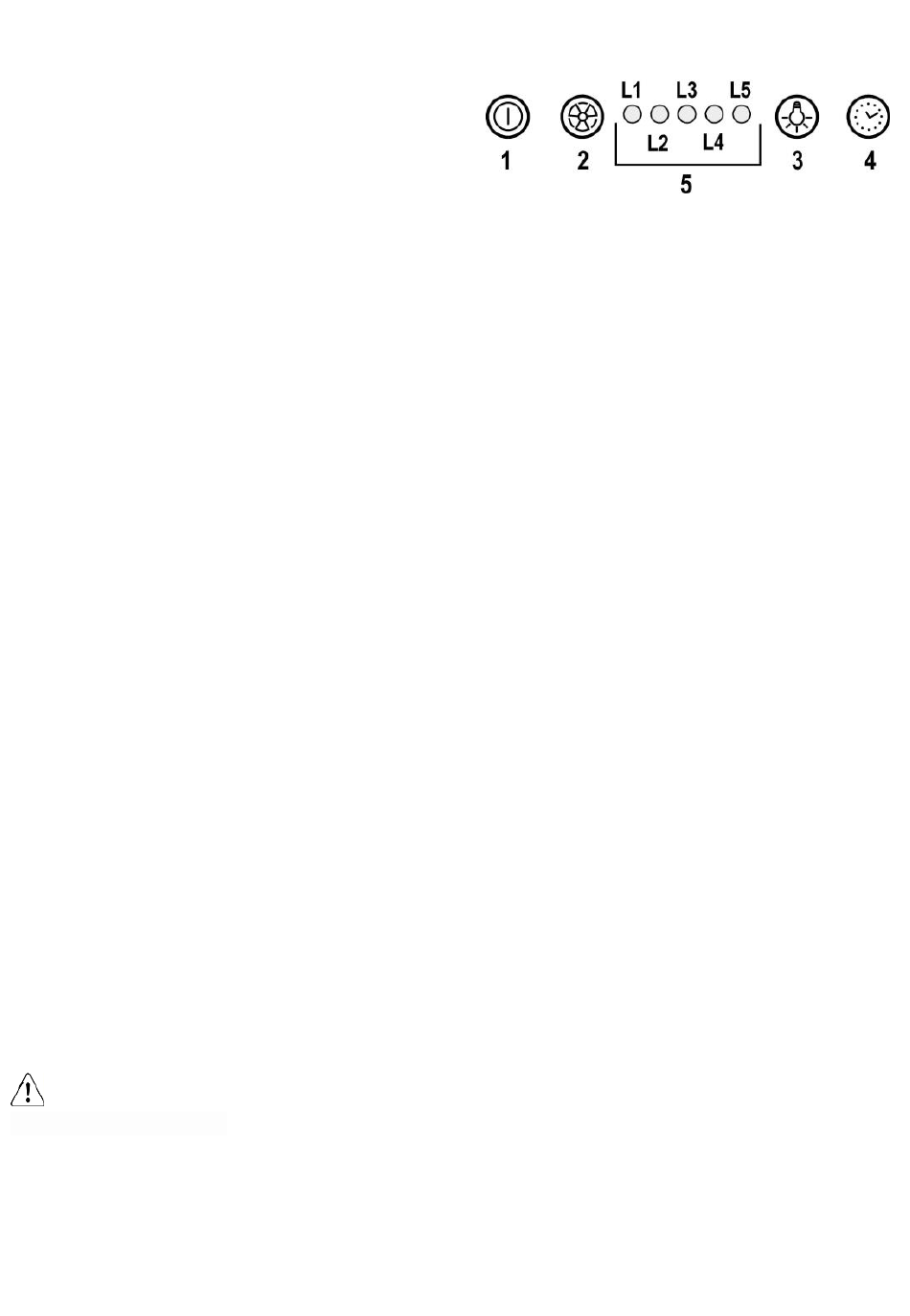

Функционирование
1 ON/OFF двигателя
Нажимая на кнопку, вытяжка запускается на скорость
1.
Нажимая на кнопку во время работы, вытяжка
переходит в выключенное состояние OFF.
2 Увеличение скорости
Нажимая на
выключенного состояния OFF на скорость 1.
Нажимая на
увеличиваем скорость двигателя со скорости 1 на
интенсивную скорость.
Каждой скорости
соответствующего светодиода.
Скорость 1 светодиод L1
Скорость 2 светодиод L2
Скорость 3 светодиод L3
Интенсивная скорость светодиод L4 (мигающий)
Интенсивную скорость можно запрограммировать по
времени. Стандартное программирование - 5' , по
истечению этого времени вытяжка переключается на
скорость 2.
Чтобы отключить
запрограммированного времени, нажмите кнопку 2,
вытяжка переключится на скорость 1, нажимая на
кнопку 1, вытяжка выключится.
3 ON/OFF свет
4 Программирование скорости
5 Индикатор рабочего состояния
Программирование скорости
Программирование скорости включается, нажимая на
кнопку 4. По истечении запрограммированного времени
вытяжка выключится.
Программирование распределено следующим образом:
Скорость 1 -20 минут (светодиод L1 мигающий)
Скорость 2 -15 минут (светодиод L2 мигающий)
Скорость 3 -10 минут (светодиод L3 мигающий)
Интенсивная скорость -5 минут (светодиод L4 мигающий)
Во время запрограммированного функционирования,
нажимая кнопку -1 вытяжка выключится, если нажать
кнопку 2 или
запрограммированную скорость.
Сигнализация жирового фильтра
После 40 часов работы загорится светодиод L5.
Когда появляется данная сигнализация жировой фильтр
необходимо помыть.
Для сброса сигнализации держать нажатой 3" кнопку 1.
42
кнопку, вытяжка переходит
кнопку (вытяжка включена
отвечает
функцию,
4 - вытяжка вернется
с
ON)
включение
раньше
на
