bezit (door het aantal knoppen of het aantal
controlelampjes).
10. Maak de aansluiting aan het elektriciteitsnet van uw
woning.
11. Maak de bovenste schouw O op het draaggeraamte vast,
met 2 schroeven A (Fig. 5).
Opmerking: de bovenste schouw kan op beide manieren
gemonteerd worden, zowel met de luchtafvoer openingen
H (Fig. 5) naar boven (filterend apparaat) als naar
beneden gekeerd (afzuigend apparaat) zodat deze
bedekt worden als de onderste schouw gemonteerd
wordt (in dit geval zal de totale maximale lengte van de
schouwen kleiner zijn)
Attentie! Schuif de afzuigkap voorzichtig op zijn plaats
zonder de elektrische kabels en de bedieningsdoos te
beschadigen.
12. Monteer de onderste schouw P en maak deze vast aan
de onderkant van de motorkap, met twee schroeven Q
(Fig. 5)
Opmerking: Draai ze niet helemaal vast!
Attentie! Schuif de afzuigkap voorzichtig op zijn plaats
zonder de elektrische kabels en de bedieningsdoos te
beschadigen.
13. Monteer de afstandsring S (Fig. 5) of de mantel, indien
voorzien.
14. Maak de schroeven Q strak vast (Fig. 5).
15. Verwijder het frame van het koolstoffilter en maak de
binnenschroef R (Fig. 4.3), voor de regeling van de stand
van de bedieningsdoos, vast zodanig dat de knoppen uit
de schouw komen.
Blokkeer deze door de tegenmoer op de schroef vast te
draaien.
16. Verwijder tijdelijk de centrale schroef T (Fig. 5), tussen de
lampen gelegen, en bevestig hiermee de filterhouder U
(Fig. 5).
Attentie
Zorg ervoor dat het goed is vastgeschroefd.
(Fig. 5 - A0)

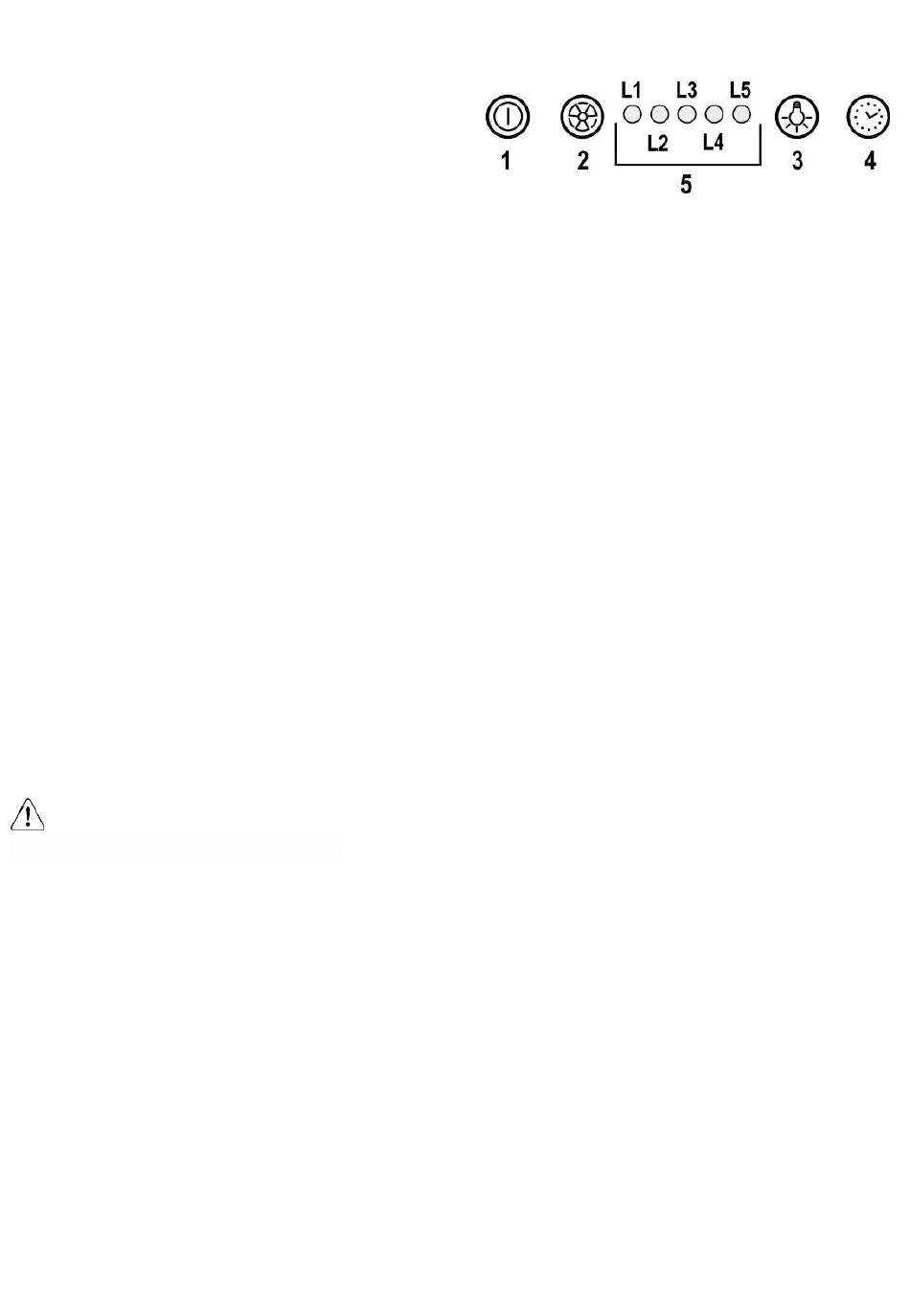

Werking
1
Motor ON/OFF
Door op de toets te drukken gaat de afzuigkap aan op
snelheid 1.
Door, tijdens de werking, op de toets te drukken gaat de
afzuigkap op OFF.
2
Snelheidstoename
Door op de toets te drukken schakelt de afzuigkap over
van de OFF stand naar snelheid 1.
Door op de toets te drukken (afzuigkap ON) neemt de
snelheid van de motor toe: van snelheid 1 naar de
intensieve snelheid.
Bij iedere snelheid gaat het betreffende controlelampje
aan.
Snelheid 1 led L1
Snelheid 2 led L2
Snelheid 3 led L3
Intensieve snelheid led L4 (knipperend lampje)
Voor de intensieve zuigkracht is er een timer functie. De
standaard tijd is 5 minuten, na afloop ervan schakelt de
afzuigkap over naar snelheid 2.
Om de functie vóór de ingestelde tijd uit te schakelen
druk op toets 2, de afzuigkap gaat op stand 1, door op
toets 1 te drukken gaat de afzuigkap uit.
3
Lichten ON/OFF
4
Snelheid Timer
5
Signalering werkingsstatus
Snelheid Timer
De timer voor de snelheid wordt geactiveerd door op toets 4 te
drukken, na afloop van de ingestelde tijd gaat de afzuigkap
uit.
De tijdsinstelling is op de volgende wijze onderverdeeld:
Snelheid 1 - 20 minuten (knipperend lampje L1)
Snelheid 2 - 15 minuten (knipperend lampje L2)
Snelheid 3 - 10 minuten (knipperend lampje L3)
Intensieve snelheid - 5 minuten (knipperend lampje L4)
Tijdens de werking met timer door op toets 1 te drukken gaat
de afzuigkap uit, door op toets 2 of op toets 4 te drukken keert
de kap terug naar de ingestelde snelheid.
Vetfilter signalering
Na 40 werkuur gaat het lampje L5 aan.
Als deze signalering verschijnt moet het geïnstalleerde
vetfilter gereinigd worden.
Om de signalering te resetten houd 3 seconden lang de toets
1 ingedrukt.
