Vlans Konfigurieren - Hirschmann Power MICE Anwenderhandbuch

Netzlaststeuerung

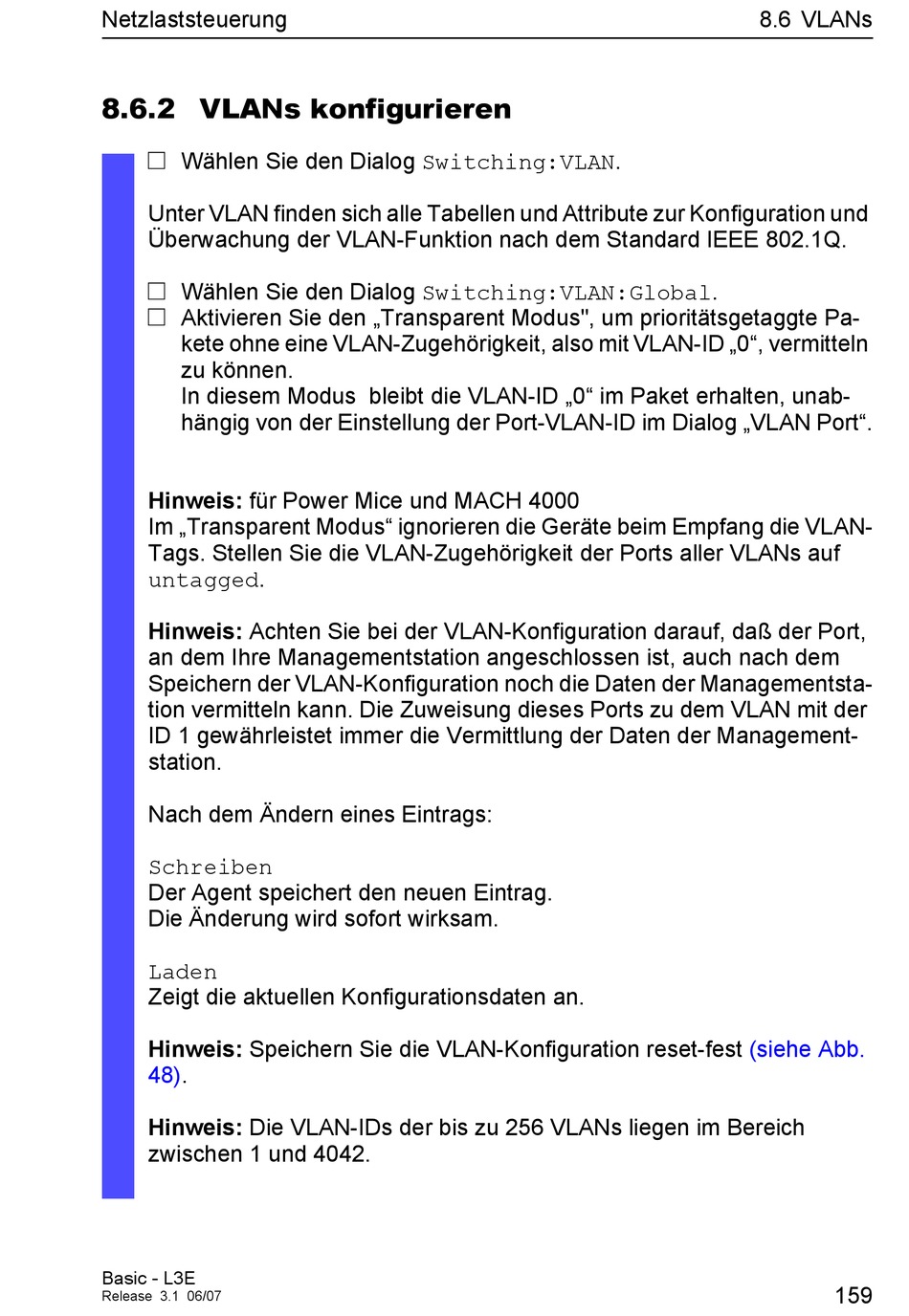

8.6.2 VLANs konfigurieren

V Wählen Sie den Dialog Switching:VLAN.
Unter VLAN finden sich alle Tabellen und Attribute zur Konfiguration und
Überwachung der VLAN-Funktion nach dem Standard IEEE 802.1Q.
V Wählen Sie den Dialog Switching:VLAN:Global.
V Aktivieren Sie den „Transparent Modus", um prioritätsgetaggte Pa-
kete ohne eine VLAN-Zugehörigkeit, also mit VLAN-ID „0", vermitteln
zu können.
In diesem Modus bleibt die VLAN-ID „0" im Paket erhalten, unab-
hängig von der Einstellung der Port-VLAN-ID im Dialog „VLAN Port".
Hinweis: für Power Mice und MACH 4000
Im „Transparent Modus" ignorieren die Geräte beim Empfang die VLAN-
Tags. Stellen Sie die VLAN-Zugehörigkeit der Ports aller VLANs auf
untagged.
Hinweis: Achten Sie bei der VLAN-Konfiguration darauf, daß der Port,
an dem Ihre Managementstation angeschlossen ist, auch nach dem
Speichern der VLAN-Konfiguration noch die Daten der Managementsta-
tion vermitteln kann. Die Zuweisung dieses Ports zu dem VLAN mit der
ID 1 gewährleistet immer die Vermittlung der Daten der Management-
station.
Nach dem Ändern eines Eintrags:
Schreiben
Der Agent speichert den neuen Eintrag.
Die Änderung wird sofort wirksam.
Laden
Zeigt die aktuellen Konfigurationsdaten an.
Hinweis: Speichern Sie die VLAN-Konfiguration reset-fest
48).
Hinweis: Die VLAN-IDs der bis zu 256 VLANs liegen im Bereich
zwischen 1 und 4042.
Basic - L3E
Release 3.1 06/07
8.6 VLANs
(siehe Abb.
159
