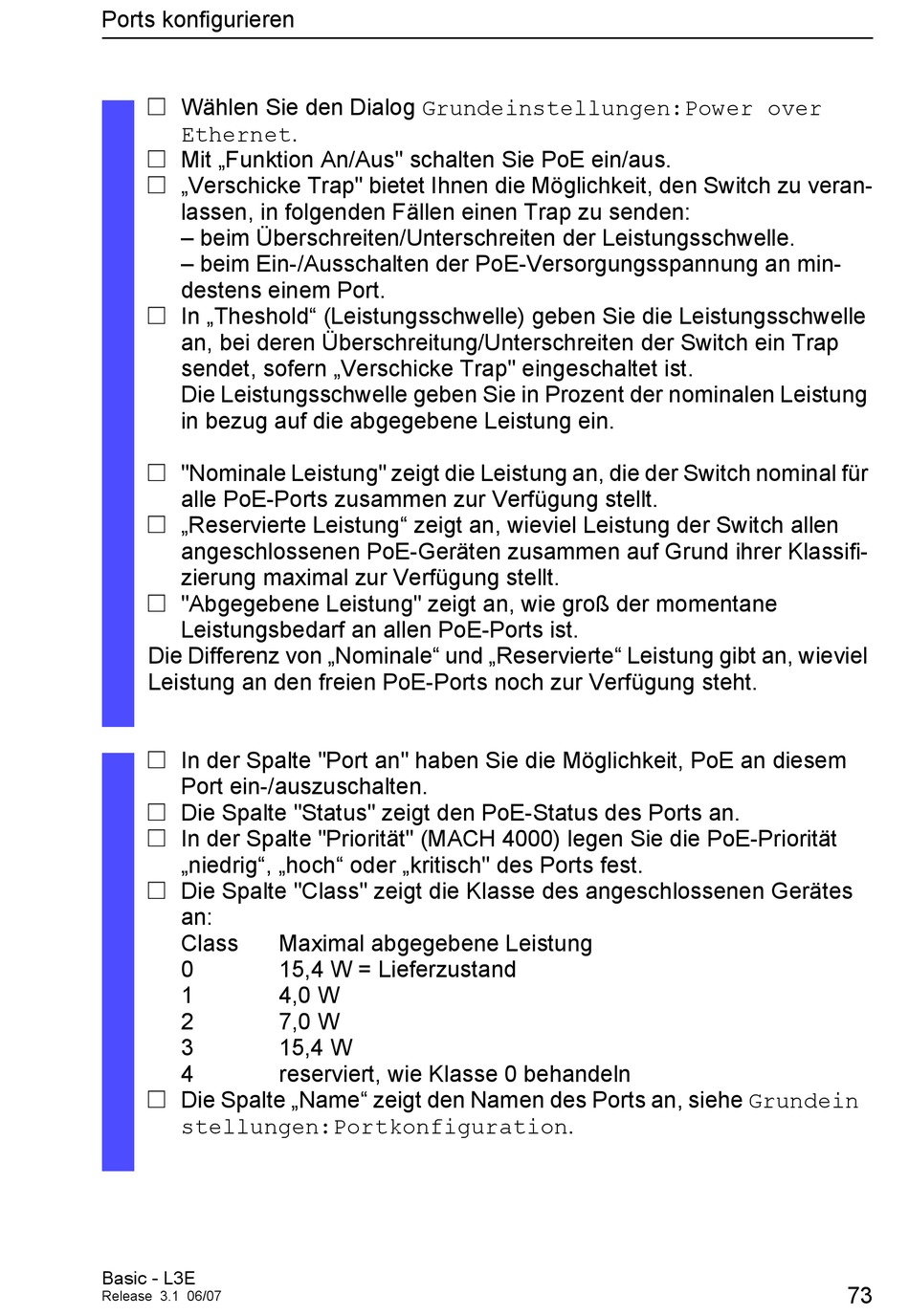

Hirschmann Power MICE Anwenderhandbuch Seite 73

Ports konfigurieren
V Wählen Sie den Dialog Grundeinstellungen:Power over
Ethernet.
V Mit „Funktion An/Aus" schalten Sie PoE ein/aus.
V „Verschicke Trap" bietet Ihnen die Möglichkeit, den Switch zu veran-
lassen, in folgenden Fällen einen Trap zu senden:
– beim Überschreiten/Unterschreiten der Leistungsschwelle.
– beim Ein-/Ausschalten der PoE-Versorgungsspannung an min-
destens einem Port.
V In „Theshold" (Leistungsschwelle) geben Sie die Leistungsschwelle
an, bei deren Überschreitung/Unterschreiten der Switch ein Trap
sendet, sofern „Verschicke Trap" eingeschaltet ist.
Die Leistungsschwelle geben Sie in Prozent der nominalen Leistung
in bezug auf die abgegebene Leistung ein.
V "Nominale Leistung" zeigt die Leistung an, die der Switch nominal für
alle PoE-Ports zusammen zur Verfügung stellt.
V „Reservierte Leistung" zeigt an, wieviel Leistung der Switch allen
angeschlossenen PoE-Geräten zusammen auf Grund ihrer Klassifi-
zierung maximal zur Verfügung stellt.
V "Abgegebene Leistung" zeigt an, wie groß der momentane
Leistungsbedarf an allen PoE-Ports ist.
Die Differenz von „Nominale" und „Reservierte" Leistung gibt an, wieviel
Leistung an den freien PoE-Ports noch zur Verfügung steht.
V In der Spalte "Port an" haben Sie die Möglichkeit, PoE an diesem
Port ein-/auszuschalten.
V Die Spalte "Status" zeigt den PoE-Status des Ports an.
V In der Spalte "Priorität" (MACH 4000) legen Sie die PoE-Priorität
„niedrig", „hoch" oder „kritisch" des Ports fest.
V Die Spalte "Class" zeigt die Klasse des angeschlossenen Gerätes
an:
Class
0
1
2
3
4
V Die Spalte „Name" zeigt den Namen des Ports an, siehe Grundein
stellungen:Portkonfiguration.
Basic - L3E
Release 3.1 06/07
Maximal abgegebene Leistung
15,4 W = Lieferzustand
4,0 W
7,0 W
15,4 W
reserviert, wie Klasse 0 behandeln
