Hirschmann Power MICE Anwenderhandbuch Seite 166

Netzlaststeuerung

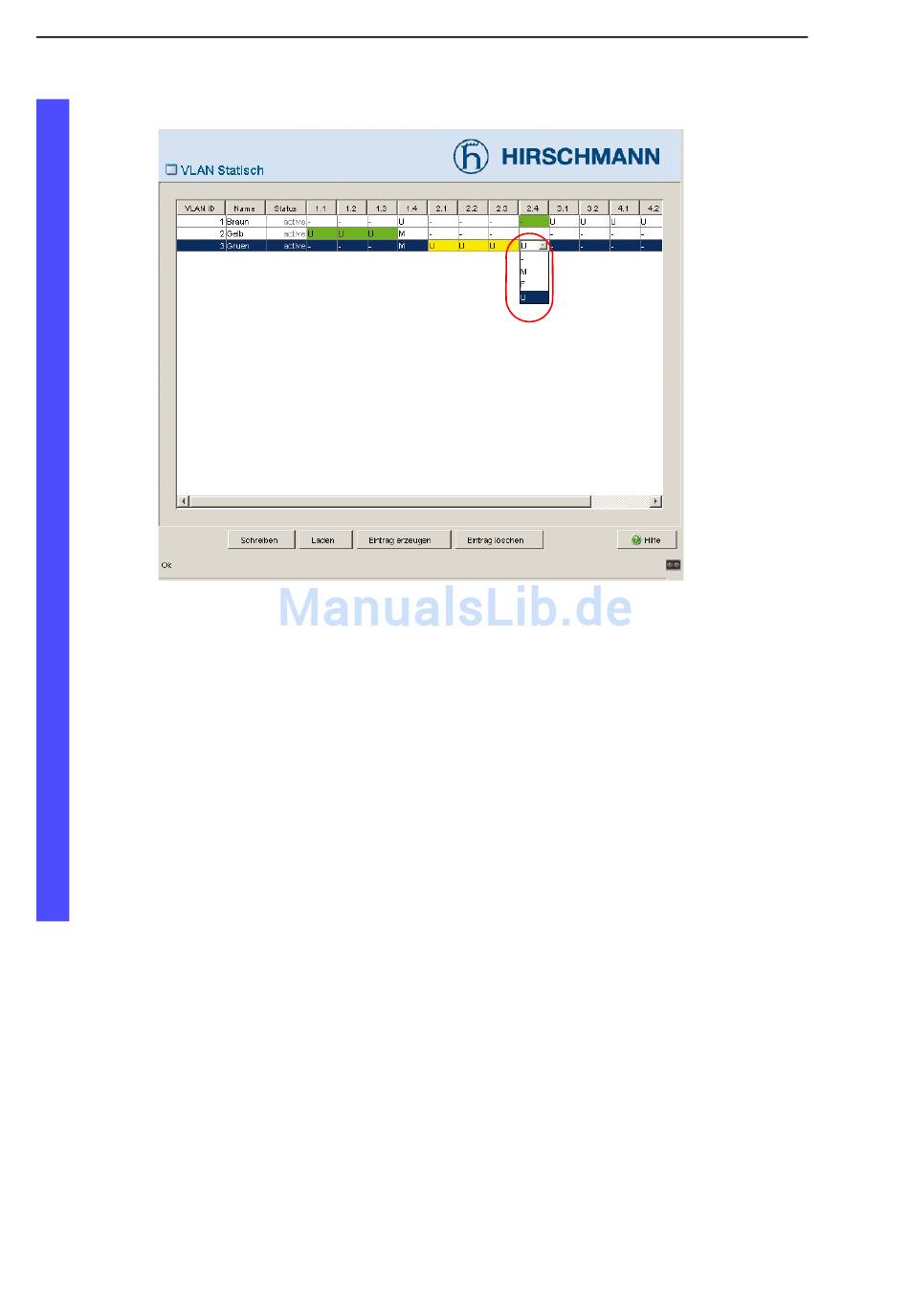

Abb. 47: VLAN-Zugehörigkeit der Ports definieren.
Die Ports 1.1 bis 1.3 sind den Endgeräten des VLANs Gelb und die Ports
2.1 bis 2.4 sind Endgeräten des VLANs Grün zugeordnet. Da Endgeräte
in der Regel keine Datenpakete mit Tag senden, ist hier die Einstellung
U zu wählen.
Der Port 1.4 dient als Uplink-Port zum nächsten Switch. Er erhält die
Einstellung M. Somit kann er VLAN-Informationen weitergeben.
166
8.6 VLANs
Basic - L3E
Release 3.1 06/07
