Die Systemzeit im Netz synchronisieren

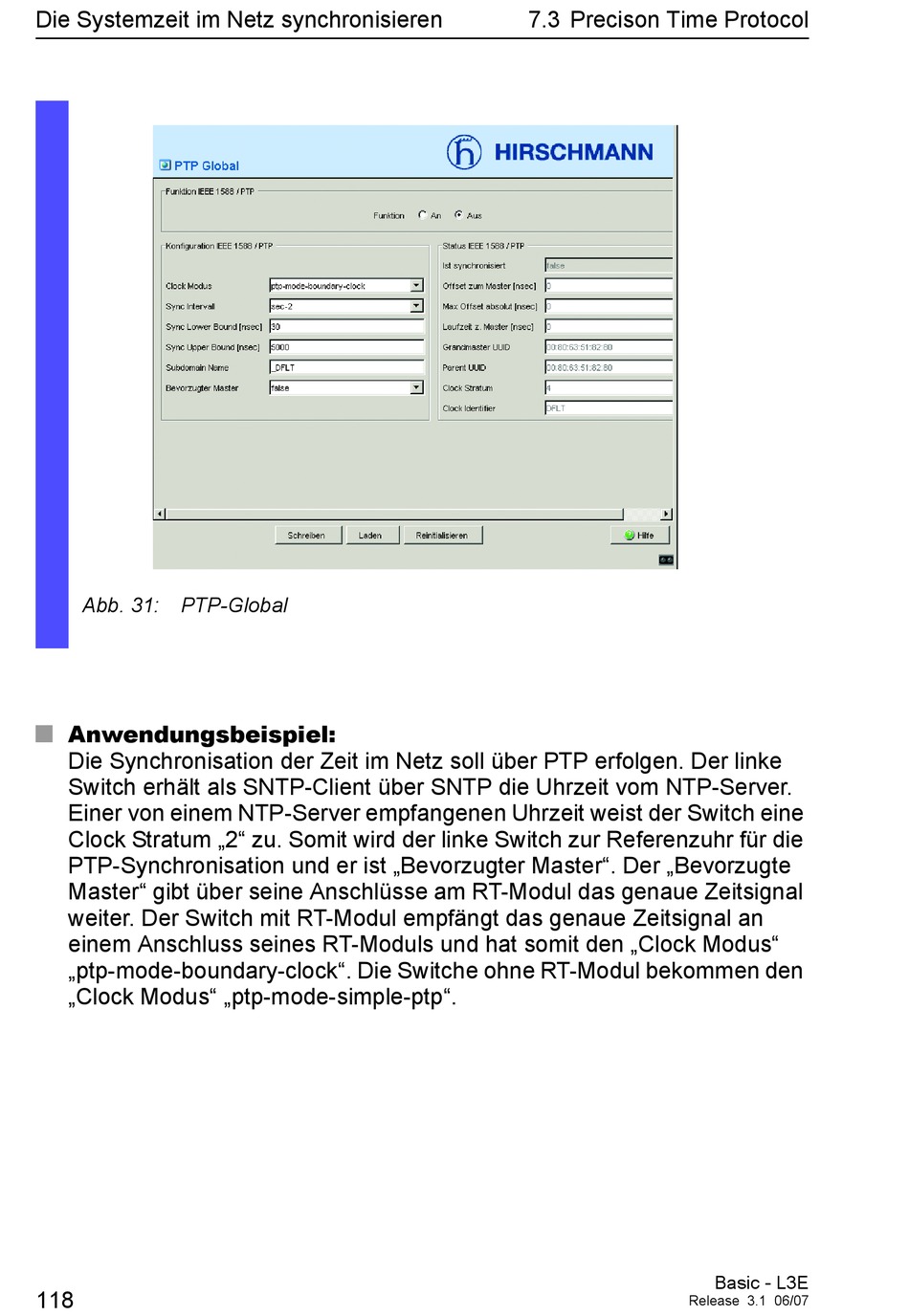

Abb. 31: PTP-Global
Anwendungsbeispiel:
U
Die Synchronisation der Zeit im Netz soll über PTP erfolgen. Der linke
Switch erhält als SNTP-Client über SNTP die Uhrzeit vom NTP-Server.
Einer von einem NTP-Server empfangenen Uhrzeit weist der Switch eine
Clock Stratum „2" zu. Somit wird der linke Switch zur Referenzuhr für die
PTP-Synchronisation und er ist „Bevorzugter Master". Der „Bevorzugte
Master" gibt über seine Anschlüsse am RT-Modul das genaue Zeitsignal
weiter. Der Switch mit RT-Modul empfängt das genaue Zeitsignal an
einem Anschluss seines RT-Moduls und hat somit den „Clock Modus"
„ptp-mode-boundary-clock". Die Switche ohne RT-Modul bekommen den
„Clock Modus" „ptp-mode-simple-ptp".
