Pos. Bezeichnung
1 Pumpengehäuse
2 Gehäuserückwand
3 Laufräder
Anzahl Laufräder
4 Diffusor
5 Motorwelle
6
Gleitringdichtung
Kugellager
8 Kondensator
9 Motor
9.2 Funktionsbeschreibung
Die Pumpen der InoxBasic S Serie sind mehrstufige selbstansaugende Pumpen, geeignet für den Einsatz mit
sauberem Wasser und mit Flüssigkeiten, die gegenüber den Materialien, aus denen die Pumpe besteht, chemisch
nicht aggressiv sind. Aufgrund ihrer Geräuscharmut werden diese Pumpen häufig in Haushaltsanwendungen
eingesetzt, wie z.B. bei der Wasserverteilung in Kombination mit kleinen und mittleren Drucktanks, bei der
Bewässerung von Gärten und Obstgärten usw. Die Pumpe sollte in einer geschlossenen Umgebung oder geschützt
vor widrigen Witterungsverhältnissen aufgestellt werden.
10 Funktion und Bedienung iController plus
10.1.1 Funktion
▪ Der iController plus ist ein elektronischer Druckschalter, der bei
Wasserentnahme die Pumpe automatisch startet und nach Wasserentnahme
die Pumpe mit einer Nachlaufzeit automatisch abschaltet.

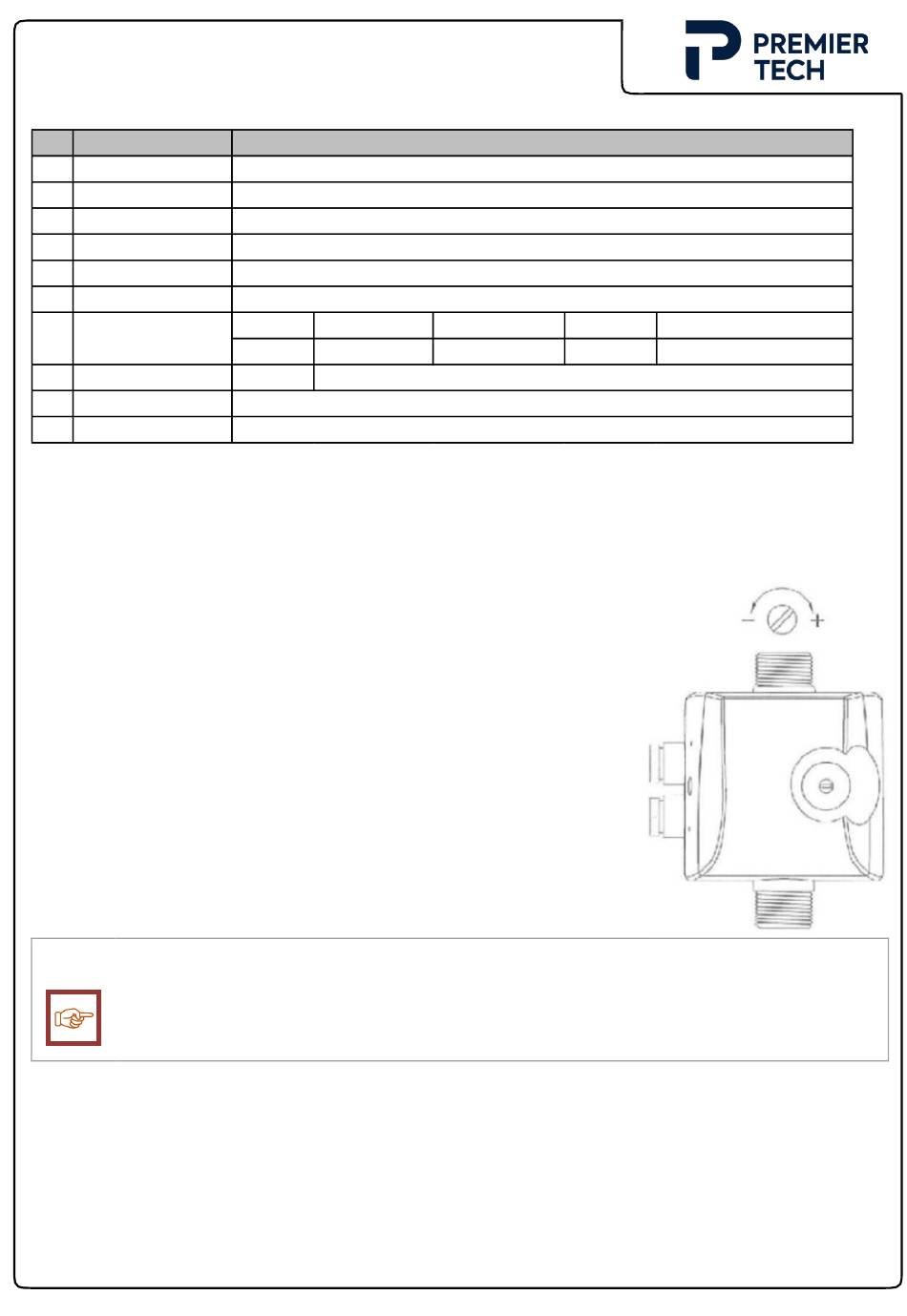

▪ Der Einschaltdruck ist zwischen 1,5 und 3,5 bar an der im Schaubild
dargestellten Einstellschraube einstellbar – werksseitige Voreinstellung auf 1,5
bar.
10.1.2 Bedienung
HINWEIS
▪ Vor Inbetriebnahme des Geräts müssen die Anweisungen der vorangegangenen Abschnitte
aufmerksam durchgelesen werden.
▪
BEACHTEN sie bitte, dass der Einschaltdruck (werksseitig auf 1,5 bar voreingestellt) gegebenenfalls
auf Ihre Anlage individuell eingestellt werden muss.
DORW2090
Noryl FE 1520 PW mit Verschleißschutzring
rostfreier Edelstahl nach EN 10088-3 -14104
Modell Durchmesser Lagergehäuse Lagerring Elastomer Ausführung
AR-13
13mm
220-230V/50Hz - Schutzklasse F - IPX4 - luftgekühlt
Seite 27 von 38
Material / Eigenschaft
Edelstahl AISi 304 / 1.4301
Edelstahl AISI 304
Noryl (FE 1520 PW)
3
Keramik
Graphit
6202 ZZ - C3 / 6201 ZZ
12,5µF 450VL
NBR
02/22
