Hebeanlage eingeleitet werden, die das Wasser oberhalb der Rückstauebene über eine
Rohrschleife in den Kanal einleitet. Achten Sie auf eine ausreichende Dimensionierung der
Hebeanlage mit einer Förderleistung von mindestens 7,5m³/h.
(x) Rückstauebene: Ist das Niveau, bis zu welchem ein überlastetes Kanalnetz zurückstauen
kann – entspricht in der Regel dem jeweiligen Straßenniveau, um sicher zu gehen informieren
Sie sich bitte beim zuständigen Bauamt.
8.7 Installation des Schwimmerschalter im Speicher
Der Schwimmerschalter überwacht den Wasserstand im Speicher und schaltet bei Bedarf die Wasserversorgung
des McRain von Regenwasser auf Trinkwasser um, dadurch wird eine kontinuierliche Wasserversorgung der
Verbraucher gewährleistet.

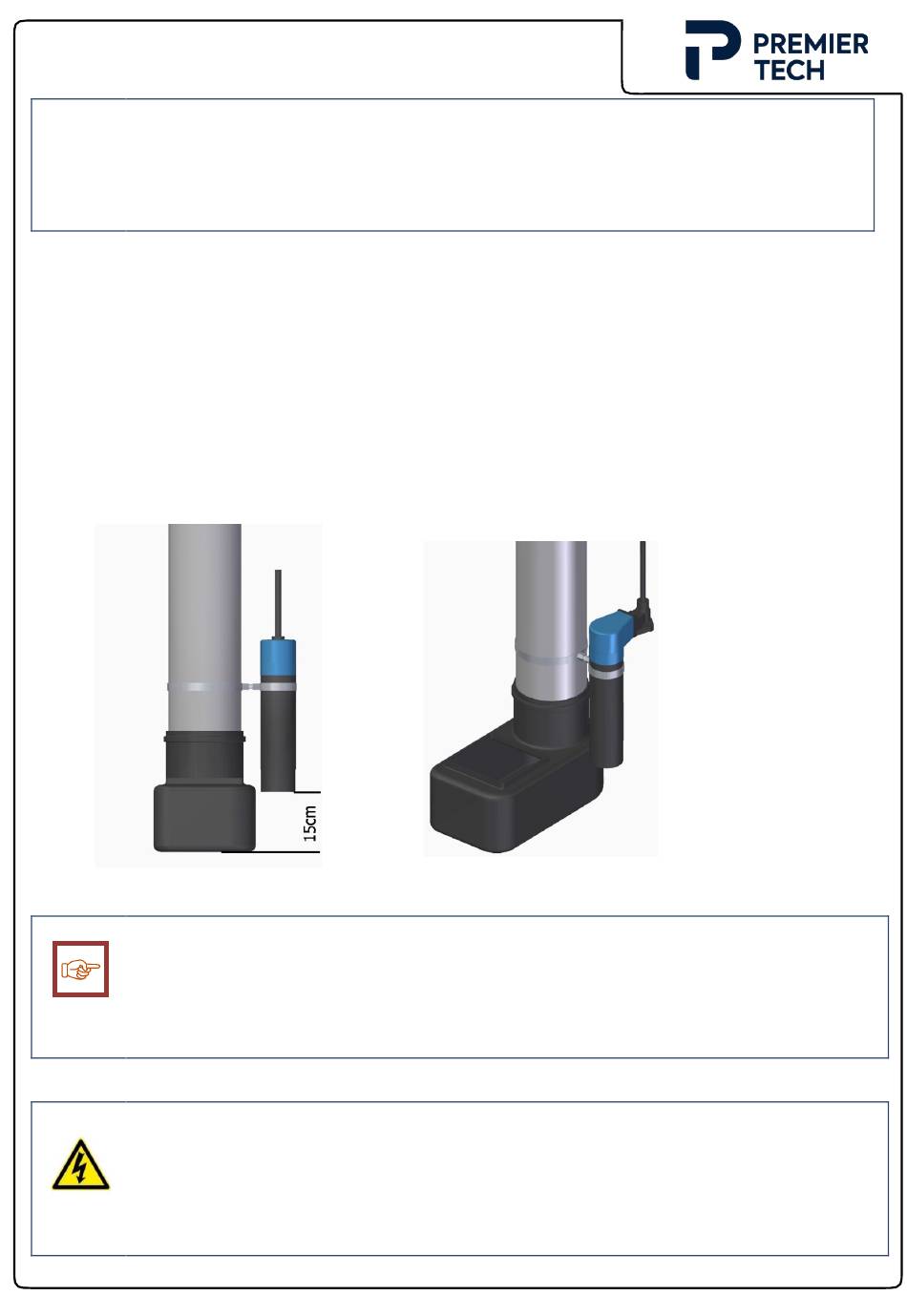

▪ Den Schwimmerschalter wie im Schaubild dargestellt im Speicher ca. 15 cm über dem Speicherboden befestigen
(siehe Bild 8.7.1);
▪ Justieren Sie jetzt den Schwimmerschalter (wie in Bild 8.7.1 dargestellt) indem Sie den Messkörper des
Schwimmerschalters durch die Befestigungsschelle schieben und diesen so in die richtige Position platzieren –
danach die Befestigungsschelle fest anziehen damit der Messkörper nicht verrutschen kann;
▪ Achten Sie darauf, dass der Schwimmerschalter in seiner Position fachgerecht befestigt ist, sich nicht lösen kann
und nicht von Hindernissen (z.B. Bauteile, Zulauf-/ oder Entnahmestelle) in seiner Funktion beeinträchtigt wird;
Bild 8.7.1
HINWEIS:
▪ Justieren Sie den Schwimmerschalter fach- und sachgerecht und achten Sie darauf, dass der
Schwimmerschalter freihängend montiert wird und nicht von Hindernissen (z.B. Bauteile, Zulauf-/
oder Entnahmestelle) in seiner Funktion beeinträchtigt wird;
▪ Die elektrische Versorgungsleitung des Schwimmerschalters darf nicht ohne Schutz im Erdreich
verlegt werden – die landesspezifischen elektrischen Vorschriften sind zwingend zu beachten.
8.8 Anschluss der elektrischen Komponenten der McRain
GEFAHR: Lebensgefahr durch tödlichen Stromschlag!
▪ Die elektrische Installation darf nur durch geprüftes Fachpersonal vorgenommen werden, hierbei
sind die geltenden Normen und Vorschriften des jeweiligen Landes zu beachten, in welchem die
McRain verwendet werden soll;
▪ Dieses Personal muss diese Betriebsanleitung gelesen und verstanden haben;
▪ Vor Beginn der Tätigkeiten ist die Anlage spannungsfrei zu schalten und gegen unbefugtes oder
unbeabsichtigtes Wiedereinschalten zu sichern;
DORW2090
Bild 8.7.2
Seite 24 von 38
02/22
