4 Aufbau und Funktion
4.1 Aufbau McRain
4.2 Funktionsbeschreibung
Der McRain ist ein kompakter anschlussfertiger Regenwassermanager zur Wasserversorgung mit Regenwasser aus
einem Speicher oder bedarfsgerecht mit Trinkwasser aus dem hauseigenen Trinkwassernetz nach Vorgaben der
[DIN EN 1717] zum Schutz der Trinkwasserinstallation gegen „Rückverkeimung, Rückfließen und vermischen durch
verkeimtes Waser mit einer Sicherungseinrichtung von Typ AB der Flüssigkeitskategorie 5.
Damit ist der McRain ideal für die Wasserversorgung mit Betriebswasser von Toilettenspülungen, Waschmaschinen,
ober-/ unterirdischer Bewässerungen, Teichen, Springbrunnen oder Prozesswasser geeignet.
Die Versorgung des McRain mit Regenwasser erfolgt in Abhängigkeit des Wasserstandes im zugehörigen Speicher.
Wird der Wasserstand in Speicher unterschritten, erfolgt automatisch eine bedarfsorientiere Nachspeisung mit
Trinkwasser aus dem hausinternen Trinkwassernetz. Diese Umschaltung auf Trinkwasserbetrieb erfolgt über ein
motorgetriebenes Umschaltventil (Zonenventil), welches über einen Schwimmerschalter im Speicher angesteuert
wird. Sobald Trinkwasser erforderlich ist, wird dieses über ein mechanisch proportional gesteuertes Schwimmerventil
im Einspeisebehälter der McRain mit freiem Auslauf gemäß [DIN EN 13077] Typ AB, nachgespeist (kein
automatischer Wasseraustausch im Einspeisebehälter).
Wird Brauchwasser (z.B. Toilettenspülung) vom Benutzer angefordert schaltet der Pumpenschaltautomat die
Kreiselpumpe druckabhängig ein- und flussabhängig aus und stellt so die Versorgung mit Wasser (Regen-/ oder
Trinkwasser) sicher.
Ein im Pumpenschaltautomat integrierter Schlagdämpfer reduziert Leitungsdruckspitzen und hilft so mögliche
Schäden an der Anlage zu vermeiden. Ebenso verfügt der Pumpenschaltautomat über eine „Trockenlauf-
Überwachung" der angeschlossenen Kreiselpumpe und schaltet diese im Bedarfsfall Außerbetrieb - Schutz vor
möglichen Schachschäden der Kreiselpumpe.
Die kompakte Bauform, die einfache und komfortable Wandbefestigung und das integrierte Anschluss-Set sowie die
lösbaren Verschraubungen an Trinkwasser-/, Saug-/ und Druckanschluss ermöglichen eine einfache
und schnelle Installation.
ACHTUNG:
▪ Betreiben Sie den McRain nur unter Verwendung / Berücksichtigung der auf dem Typenschild
angegebenen technischen Daten oder den in der Originalbetriebsanleitung beschriebenen
Vorgaben.
▪ An den Brauchwasserleitung muss ein Hinweis auf Regenwassernutzung angebracht werden –
auch Entnahmestelle (z.B. Toilette / Waschmaschinenanschluss) müssen mit „Kein Trinkwasser"
gekennzeichnet werden.

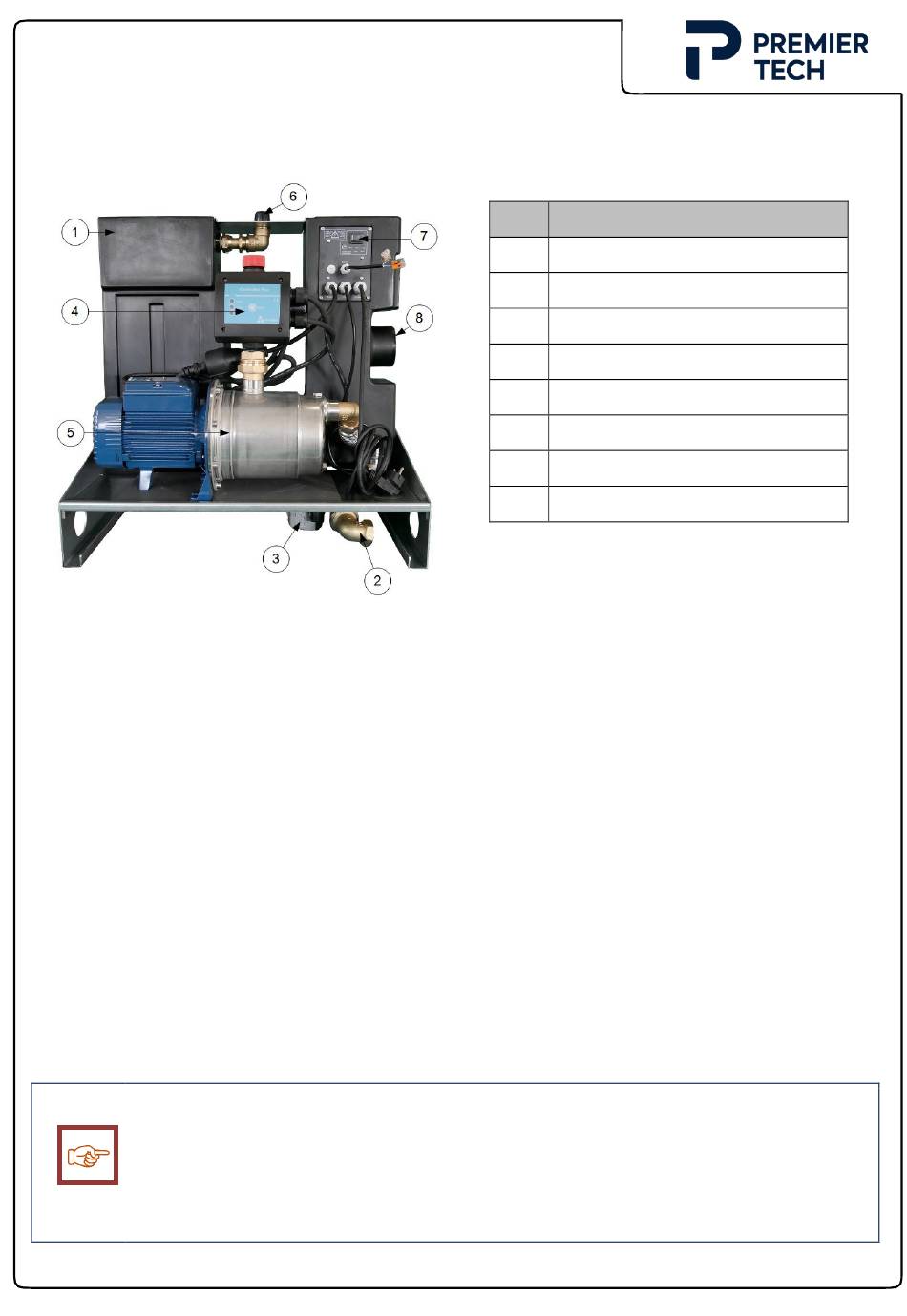

DORW2090
Nr.
Bezeichnung
1
McRain Vorlagebehälter
2
McRain Sauganschluss
3
McRain 3wege Zonenventil
4
Druckschalter iController
5
Druckerhöhungspumpe
6
Trinkwassernachspeisung
7
Steuerungseinheit
8
Notüberlauf
