8.4 Anschluss der Saugleitung
HINWEIS:
▪ Sämtliche Tätigkeiten dürfen nur von fach-/ und sachkundigem Personal ausgeführt werden,
welches sich durch eingehendes Studium der Betriebsanleitung ausreichend informiert hat;
▪ Dieses Personal muss diese Betriebsanleitung gelesen und verstanden haben;
Aus der Saugleitung wird der McRain mit dem nötigen Regenwasser, aus dem Speicher, versorgt.
▪ Als Saugleitung haben sich PE-HD Rohre im Einsatz bewährt, können aber auch durch andere adäquate
Lösungen (z.B. Saugschlauch – min. 0,8bar Unterdruck geeignet-, etc.) hergestellt werden;
▪ Verwenden Sie eine mindestens 1" (Innendurchmesser) Saugleitung für die Versorgung der McRain mit
Regenwasser.
▪ Die Saugleitung sollte möglichst geradlinig und stetig ansteigend bis zur McRain (reduziert Fließwiderstände und
Lufteinschlüsse) verlegt sein!
▪ Beachten Sie den Zusammenhang zwischen Saugleitungslänge und Ansaughöhe;
▪ Bei der Verlegung der Saugleitung kann es in manchen Fällen zu Verunreinigungen im Rohrinneren kommen. Aus
diesem Grund muss vor dem Anschluss der Saugleitung diese gespült werden um unnötige Verunreinigungen, die
zu Schäden an der McRain führen können, zu vermeiden;
▪ Saugleitung mit dem Sauganschluss 1" AG der McRain sach-/ und fachgerecht verbinden;
▪ An der Saugleitung muss ein Rücklauf Verhinderer (Rückschlagventil) bauseits angebracht werden;
HINWEIS:
▪ Die Saugleitung muss bis zum Gerät möglichst geradlinig und stetig ansteigend (reduziert
Fließwiderstände und Lufteinschlüsse) verlegt sein!
▪ Die Saugleitung muss vor dem Anschluss an die McRain gespürt werden;
▪ An der Saugleitung muss ein Rücklauf Verhinderer bauseits angebracht werden.

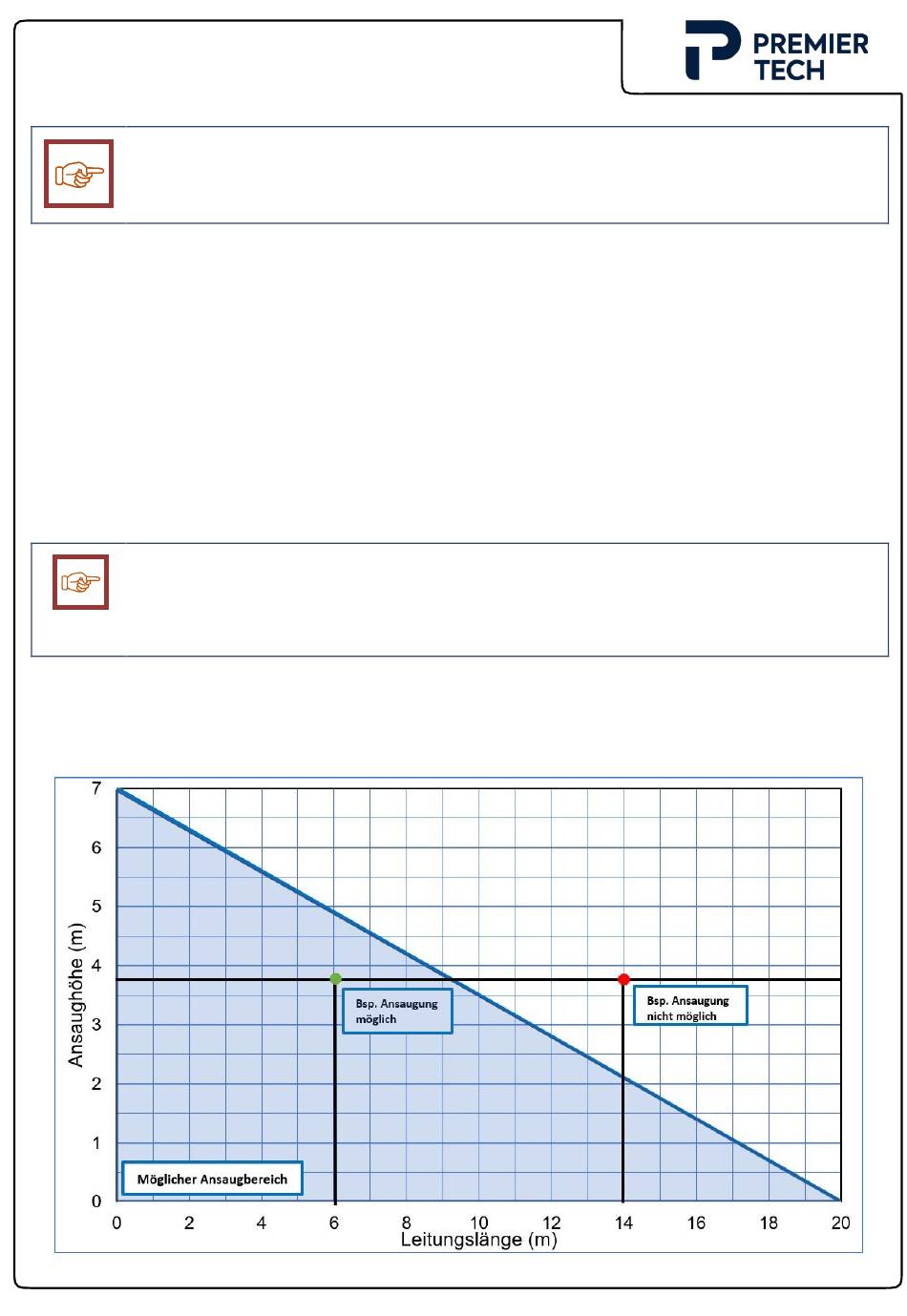

8.4.1 Ansaugdiagramm
Bitte beachten Sie: Das Ansaugdiagramm ist nur gültig unter folgenden Bedingungen:
Ansaugleitung stetig steigend und gerade verlegt, Rohrdurchmesser: mindestens 25mm; keine Bögen, Verengungen
oder Knicke in der Ansaugleitung
DORW2090
Seite 22 von 38
02/22
