安装
面板安装
门板安装
3mm 2134 mm
典型的面板尺寸基于带 侧壁的 的最终高度。对于超
出典型尺寸的面板，必须调整模板位置。
对于高型号，应首先安装门板，然后依次安装上下抽屉面板。

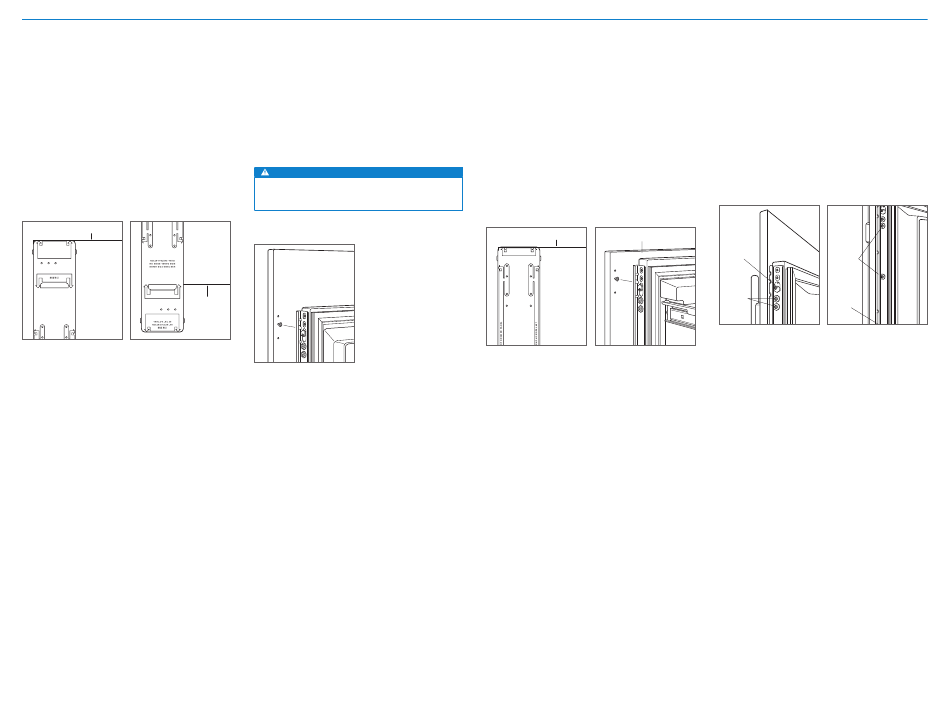

将面板朝下放在受保护的工作台面上。使模板与面板的顶部和侧面齐
平。确认正在使用模板的正确一侧，然后标记并钻孔。请参见下图。
对于高型号，请将模板上的槽口与门板底部对齐，然后标记并钻孔。
请参见下图。
门板顶部
门板顶部
84" APPLICATION
83 7/8" ACTUAL
门板底部
门板底部
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
门板模板—顶部 门板模板—底部
（仅限高型号）
8 | 中文
8 x 13 mm
使用提供的梅花形螺丝起子，将一颗# 的螺钉从面板两侧
4 mm
的顶部插入第二个孔中。螺钉应距离面板约 ，并且在安装过程
中将支撑面板重量。
将面板背面的支撑螺钉与两个门安装支架上的槽孔对齐。请参见下图。
稍微打开门可能有助于对齐。一旦面板由螺钉支撑，请从面板两侧的
底部将一根# 8 x 13 mm 的螺钉部分插入第二个孔，但不要拧紧。
注意
由于橱柜与该单元之间存在间隙，在门关闭时会发生严重的手
指夹紧情况。
门板背部
门板安装
抽屉面板安装
将面板朝下放在受保护的工作台面上。使模板与面板的顶部和侧面齐
平。确认正在使用模板的正确一侧，然后标记并钻孔。请参见下图。
使用提供的梅花形螺丝起子，将一颗# 8 x 13 mm 的螺钉从面板两侧
4 mm
的顶部插入第二个孔中。螺钉应距离面板约 ，并且在安装过程
中将支撑面板重量。
将面板背面的支撑螺钉与两个抽屉安装支架上的槽孔对齐。请参见下
图。稍微打开抽屉可能有助于对齐。一旦面板由螺钉支撑，请从面板两
8 x 13 mm
侧的底部将一根# 的螺钉部分插入第二个孔，但不要拧紧。
抽屉面板顶部 抽屉面板背部
TOP OF
DRAWER PANEL
TOP HOLES
FOR UPPER
AND LOWER
DRAWERS
抽屉面板模板—顶部 抽屉面板安装
BOTTOM
HOLES FOR
LOWER
DRAWER
BOTTOM
HOLES FOR
UPPER
DRAWER
7021340
面板调整
关上门/抽屉。现在可以进行调整以对齐面板和侧壁。
对于侧到侧调整，将面板左右移动，然后安装并拧紧所有安装螺钉。
对于上下和进出调整，请稍微松开支架螺钉。根据所需的调整水平，
松开所有允许进行最大调整的支架螺钉可能会有所帮助。松开支架螺
钉后，使用扳手旋转凸轮以便进行调整。调整完成后，拧紧所有支架
螺钉。请参见下图。
进出凸轮
支架螺钉
支架螺钉
上下凸轮
进出调整 上下调整
